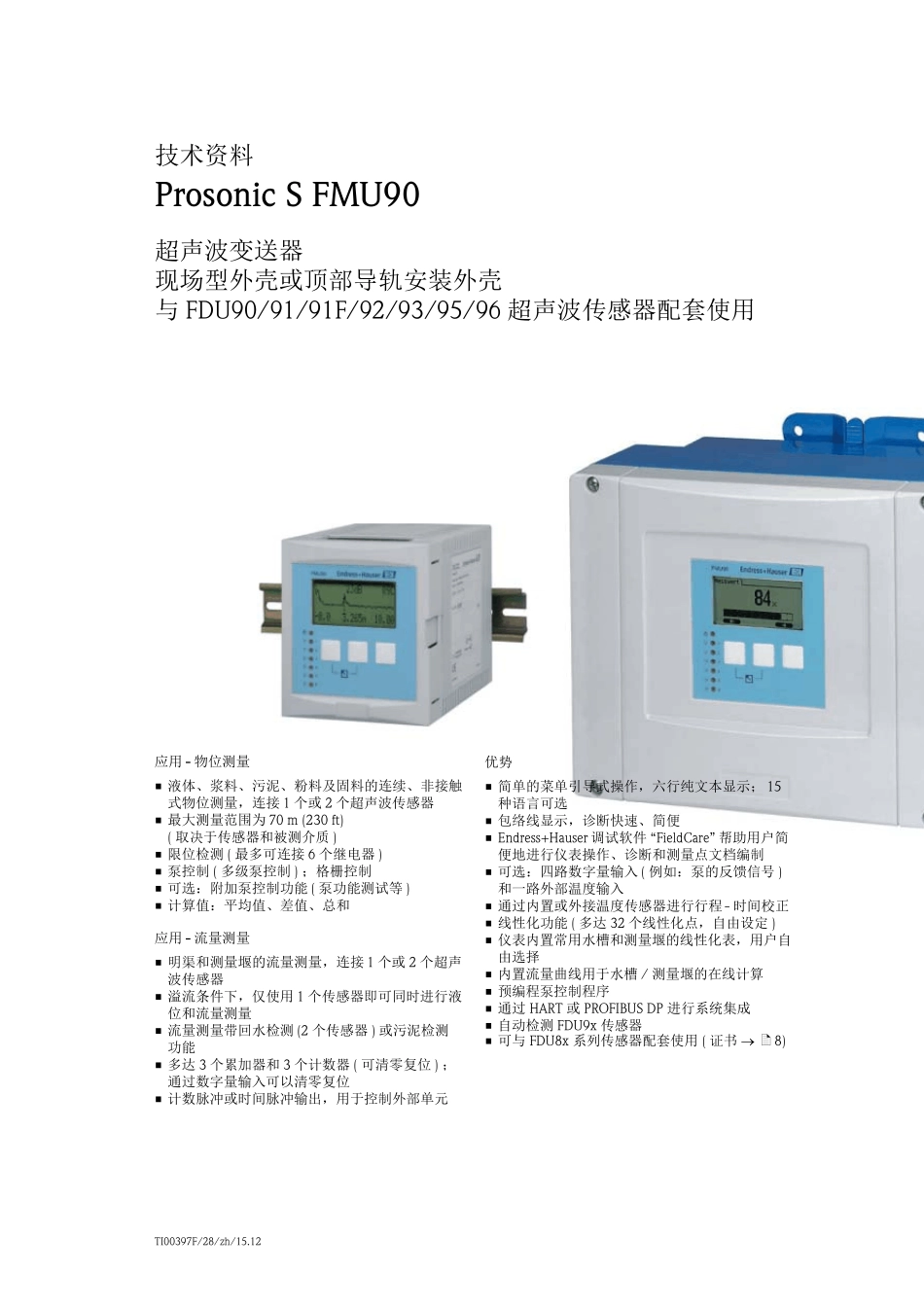

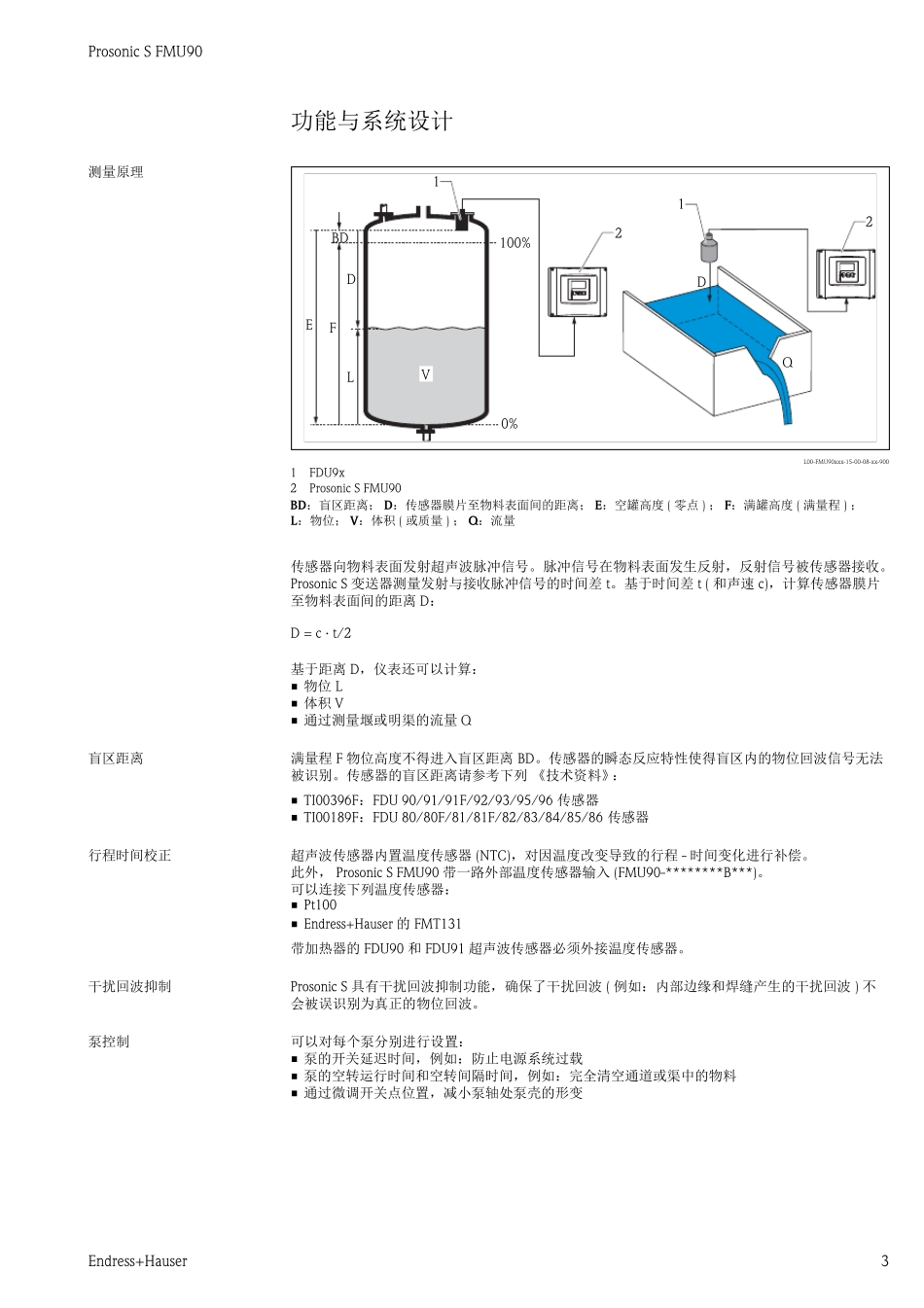

TI00397F/28/zh/15.12技术资料Prosonic S FMU90超声波变送器现场型外壳或顶部导轨安装外壳与FDU90/91/91F/92/93/95/96 超声波传感器配套使用应用- 物位测量• 液体、浆料、污泥、粉料及固料的连续、非接触式物位测量，连接 1 个或2 个超声波传感器• 最大测量范围为 70 m (230 ft)( 取决于传感器和被测介质 )• 限位检测( 最多可连接 6 个继电器)• 泵控制 ( 多级泵控制 ) ；格栅控制• 可选：附加泵控制功能 ( 泵功能测试等 )• 计算值：平均值、差值、总和应用- 流量测量• 明渠和测量堰的流量测量，连接 1 个或2 个超声波传感器• 溢流条件下，仅使用1 个传感器即可同时进行液位和流量测量• 流量测量带回水检测(2 个传感器) 或污泥检测功能• 多达 3 个累加器和 3 个计数器( 可清零复位) ；通过数字量输入可以清零复位• 计数脉冲或时间脉冲输出，用于控制外部单元优势• 简单的菜单引导式操作，六行纯文本显示； 15种语言可选• 包络线显示，诊断快速、简便• Endress+Hauser 调试软件 “FieldCare”帮助用户简便地进行仪表操作、诊断和测量点文档编制• 可选：四路数字量输入 ( 例如：泵的反馈信号 )和一路外部温度输入• 通过内置或外接温度传感器进行行程 - 时间校正• 线性化功能 ( 多达 32 个线性化点，自由设定 )• 仪表内置常用水槽和测量堰的线性化表，用户自由选择• 内置流量曲线用于水槽 / 测量堰的在线计算• 预编程泵控制程序• 通过 HART 或PROFIBUS DP 进行系统集成• 自动检测FDU9x 传感器• 可与FDU8x 系列传感器配套使用( 证书 ä 8)Prosonic S FMU902Endress+Hauser目录功能与系统设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3盲区距离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3行程时间校正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3干扰回波抑制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ...
