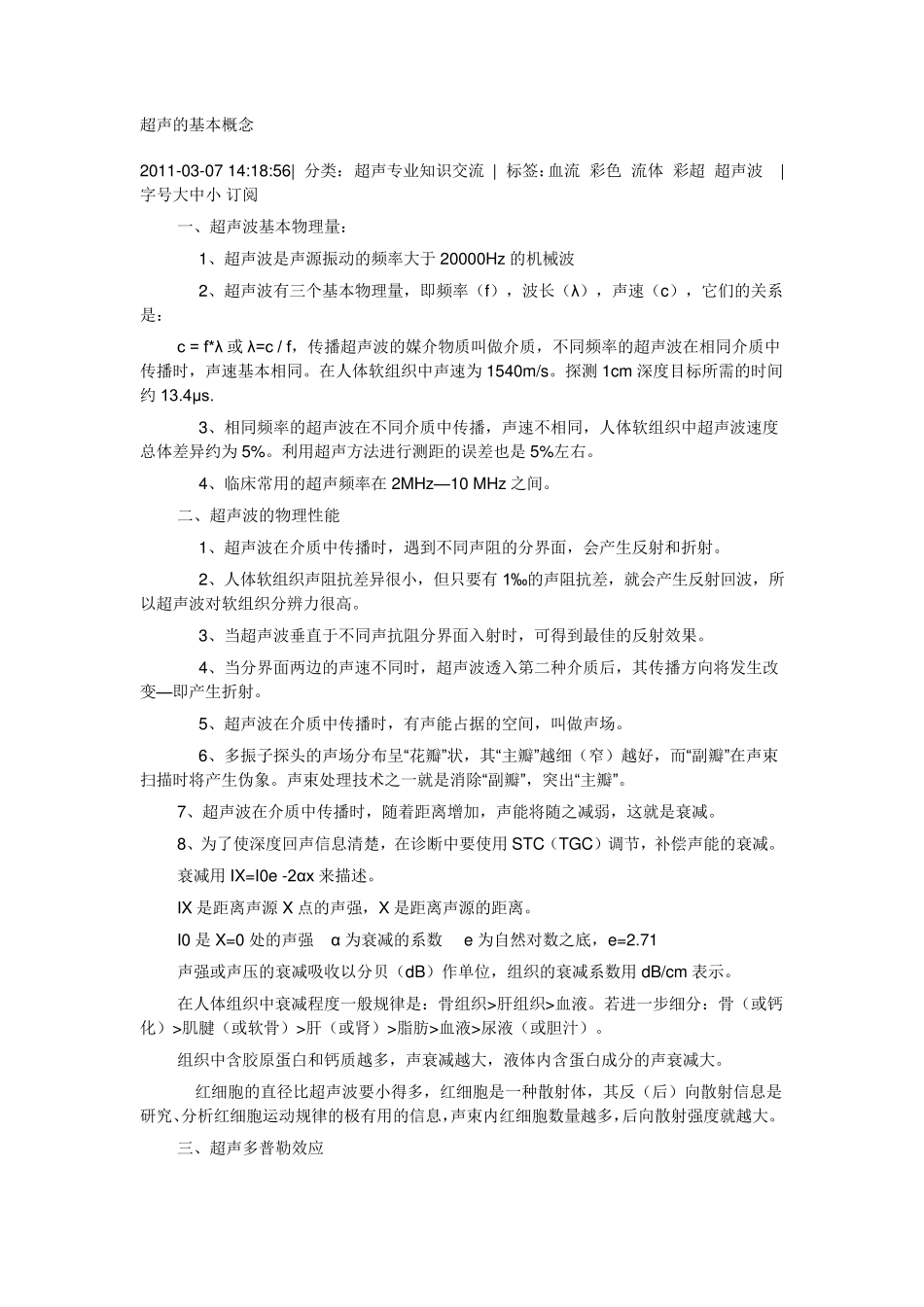

超声的基本概念 2011-03-07 14:18:56| 分类： 超声专业知识交流 | 标签：血流 彩色 流体 彩超 超声波 |字号大中小 订阅 一、超声波基本物理量： 1、超声波是声源振动的频率大于 20000Hz 的机械波 2、超声波有三个基本物理量，即频率（f），波长（λ），声速（c），它们的关系是： c = f*λ 或 λ=c / f，传播超声波的媒介物质叫做介质，不同频率的超声波在相同介质中传播时，声速基本相同。在人体软组织中声速为 1540m/s。探测 1cm 深度目标所需的时间约 13.4μs. 3、相同频率的超声波在不同介质中传播，声速不相同，人体软组织中超声波速度总体差异约为 5%。利用超声方法进行测距的误差也是 5%左右。 4、临床常用的超声频率在 2MHz—10 MHz 之间。 二、超声波的物理性能 1、超声波在介质中传播时，遇到不同声阻的分界面，会产生反射和折射。 2、人体软组织声阻抗差异很小，但只要有 1‰的声阻抗差，就会产生反射回波，所以超声波对软组织分辨力很高。 3、当超声波垂直于不同声抗阻分界面入射时，可得到最佳的反射效果。 4、当分界面两边的声速不同时，超声波透入第二种介质后，其传播方向将发生改变—即产生折射。 5、超声波在介质中传播时，有声能占据的空间，叫做声场。 6、多振子探头的声场分布呈“花瓣”状，其“主瓣”越细（窄）越好，而“副瓣”在声束扫描时将产生伪象。声束处理技术之一就是消除“副瓣”，突出“主瓣”。 7、超声波在介质中传播时，随着距离增加，声能将随之减弱，这就是衰减。 8、为了使深度回声信息清楚，在诊断中要使用 STC（TGC）调节，补偿声能的衰减。 衰减用 IX=I0e -2α x 来描述。 IX 是距离声源 X 点的声强，X 是距离声源的距离。 I0 是 X=0 处的声强 α 为衰减的系数 e 为自然对数之底，e=2.71 声强或声压的衰减吸收以分贝（dB）作单位，组织的衰减系数用 dB/cm 表示。 在人体组织中衰减程度一般规律是：骨组织>肝组织>血液。若进一步细分：骨（或钙化）>肌腱（或软骨）>肝（或肾）>脂肪>血液>尿液（或胆汁）。 组织中含胶原蛋白和钙质越多，声衰减越大，液体内含蛋白成分的声衰减大。 红细胞的直径比超声波要小得多，红细胞是一种散射体，其反（后）向散射信息是研究、分析红细胞运动规律的极有用的信息，声束内红细胞数量越多，后向散射强度就越大。 三、超声多普勒效应 1、当声源与反射界面（或散射体）作相对运动时，由于超声波...
