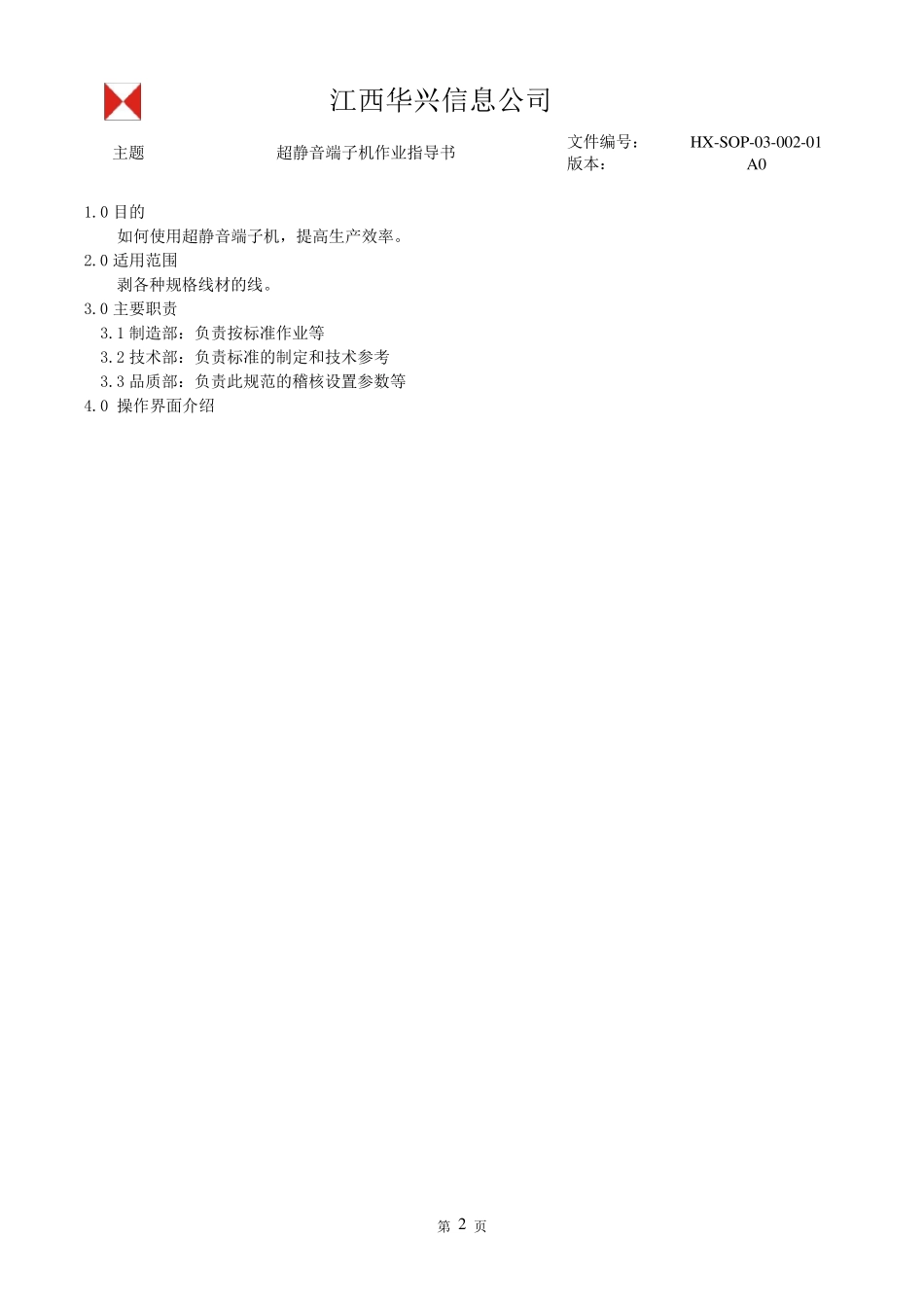

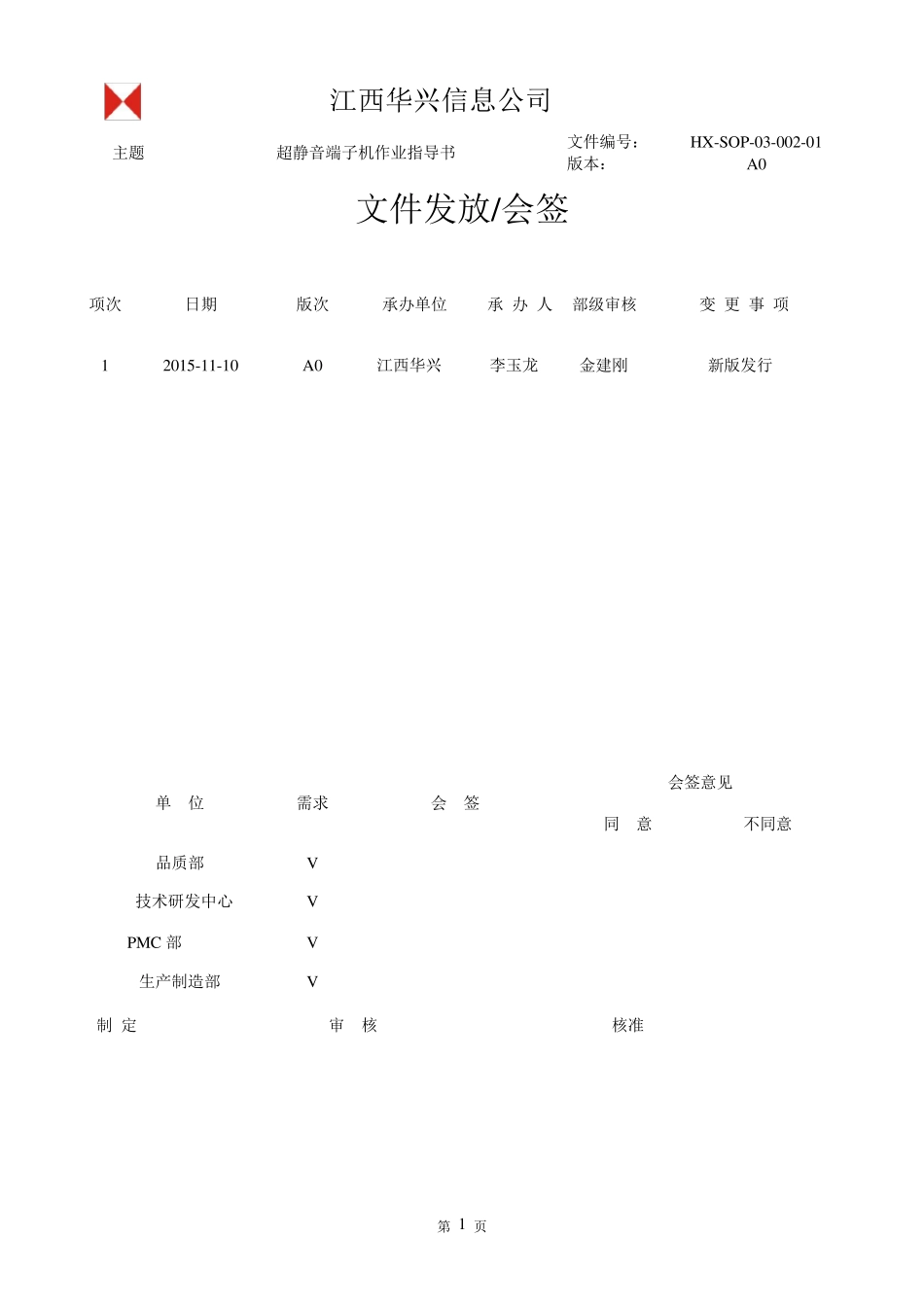

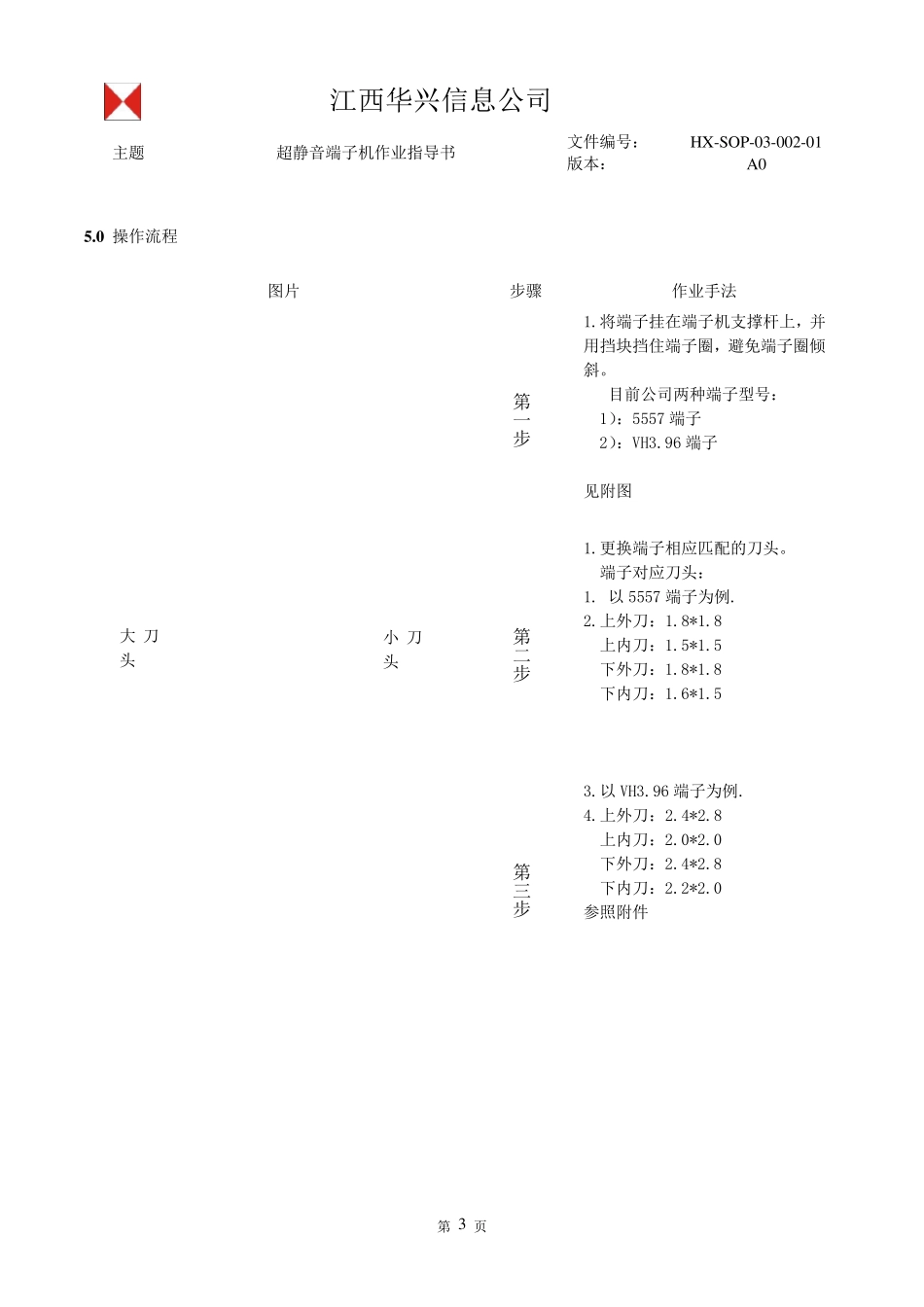

江西华兴信息公司 主题 超静音端子机作业指导书 文件编号： HX -SOP-03-002-01 版本： A0 第 1 页 文件发放/会签 项次 日期 版次 承办单位 承 办 人 部级审核 变 更 事 项 1 2015-11-10 A0 江西华兴 李玉龙 金建刚 新版发行 单 位 需求 会 签 会签意见 同 意 不同意 品质部 V 技术研发中心 V PMC 部 V 生产制造部 V 制 定 审 核 核准 江西华兴信息公司 主题 超静音端子机作业指导书 文件编号： HX -SOP-03-002-01 版本： A0 第 2 页 1.0 目的 如何使用超静音端子机，提高生产效率。 2.0 适用范围 剥各种规格线材的线。 3.0 主要职责 3.1 制造部：负责按标准作业等 3.2 技术部：负责标准的制定和技术参考 3.3 品质部：负责此规范的稽核设置参数等 4.0 操作界面介绍 江西华兴信息公司 主题 超静音端子机作业指导书 文件编号： HX -SOP-03-002-01 版本： A0 第 3 页 5 .0 操作流程 图片 步骤 作业手法 第一步 1.将端子挂在端子机支撑杆上，并用挡块挡住端子圈，避免端子圈倾斜。 目前公司两种端子型号： 1）：5557 端子 2）：VH3.96 端子 见附图 第二步 1.更换端子相应匹配的刀头。 端子对应刀头： 1. 以 5557 端子为例. 2.上外刀：1.8*1.8 上内刀：1.5*1.5 下外刀：1.8*1.8 下内刀：1.6*1.5 第三步 3.以 VH3.96 端子为例. 4.上外刀：2.4*2.8 上内刀：2.0*2.0 下外刀：2.4*2.8 下内刀：2.2*2.0 参照附件 大 刀头 小 刀头 江西华兴信息公司 主题 超静音端子机作业指导书 文件编号： HX -SOP-03-002-01 版本： A0 第 4 页 第四步 1.把组合好上刀模放在端子机刀模槽内。 2.把压导膜块用内六角锁好，切记有突出端放置在左边。 第五步 1.把组合好下刀膜放在端子机刀模槽内。 2.把刀模压块用内六角螺丝螺紧。 第六步 1.把端子头慢慢的穿到刀头下面。 2.在穿端子的时候用手压刮刀，否则端子不能穿过去。 3.刮刀尖要正好放在端子圈内，便于端子自动向前。 第七步 1.调节红色圈内螺杆，微调端子的坐标，使其端子正好在刀头下面。 江西华兴信息公司 主题 超静音端子机作业指导书 文件编号： HX -SOP-03-002-01 版本： A0 第 5 页 第八步 1.插上市电220V 2.打开电源开光 3.在操作按键中，调到手动。 4.按向下键，查看端子是否还要左右微调. 第九步 1.旋转此钮，调节向下压端子力度...
