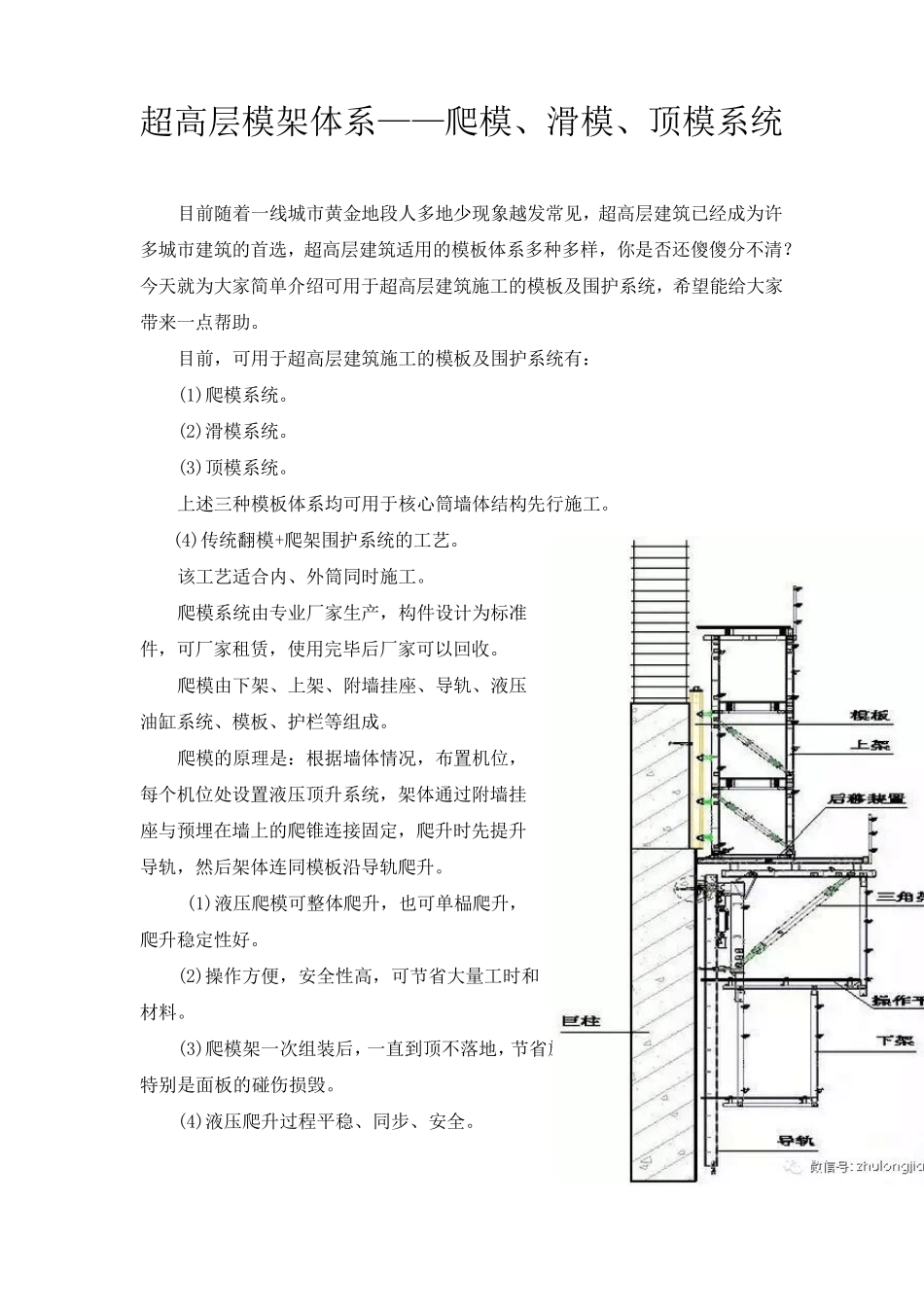

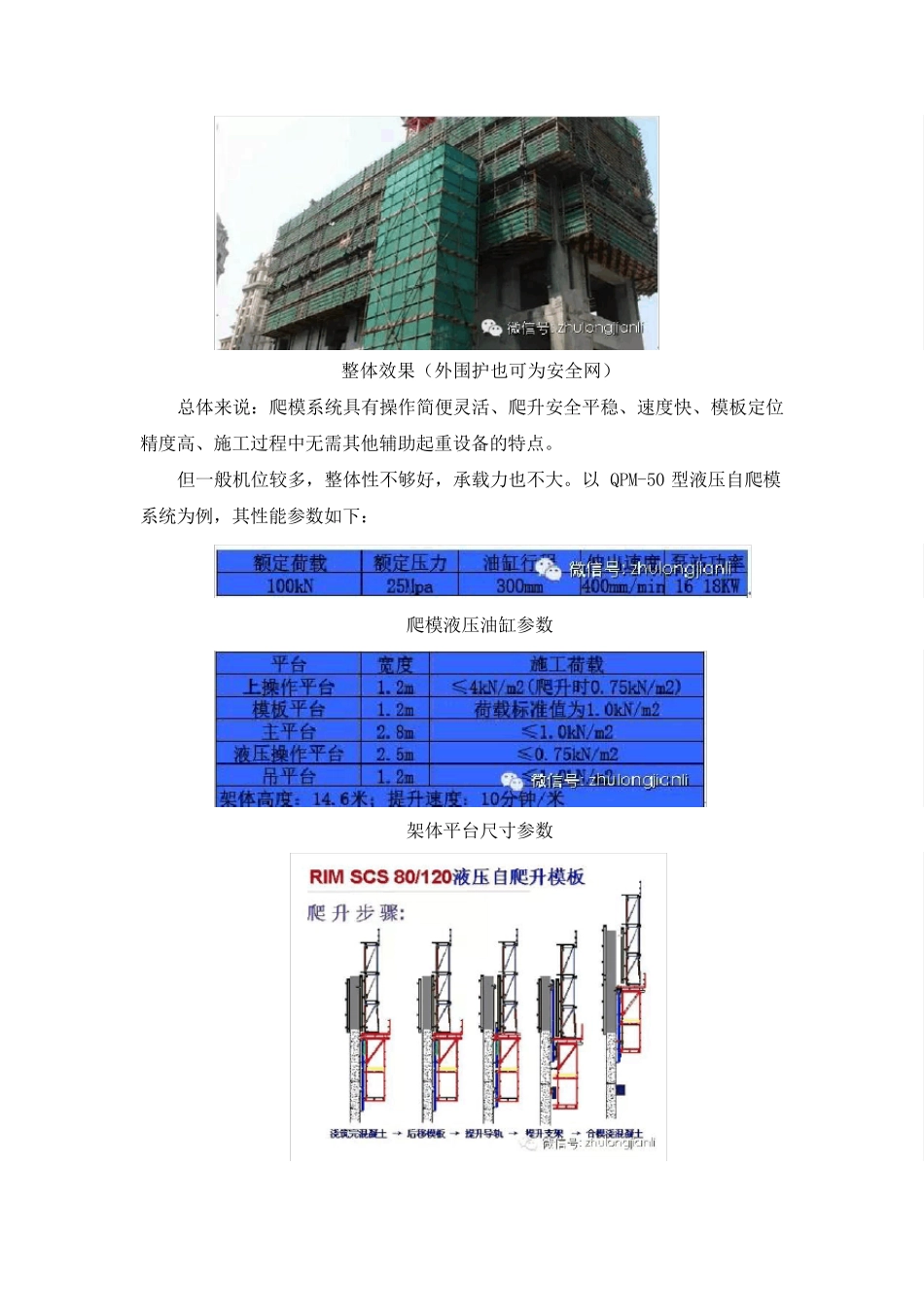

超高层模架体系——爬模、滑模、顶模系统 目前随着一线城市黄金地段人多地少现象越发常见,超高层建筑已经成为许多城市建筑的首选,超高层建筑适用的模板体系多种多样,你是否还傻傻分不清?今天就为大家简单介绍可用于超高层建筑施工的模板及围护系统,希望能给大家带来一点帮助。 目前,可用于超高层建筑施工的模板及围护系统有: (1)爬模系统。 (2)滑模系统。 (3)顶模系统。 上述三种模板体系均可用于核心筒墙体结构先行施工。 (4)传统翻模+爬架围护系统的工艺。 该工艺适合内、外筒同时施工。 爬模系统由专业厂家生产,构件设计为标准件,可厂家租赁,使用完毕后厂家可以回收。 爬模由下架、上架、附墙挂座、导轨、液压油缸系统、模板、护栏等组成。 爬模的原理是:根据墙体情况,布置机位,每个机位处设置液压顶升系统,架体通过附墙挂座与预埋在 墙上的爬锥 连 接 固 定 ,爬升时先提 升导轨,然 后架体连 同模板沿 导轨爬升。 (1)液压爬模可整 体爬升,也 可单榀 爬升,爬升稳 定 性 好 。 (2)操 作 方 便 ,安 全 性 高,可节 省 大量 工时和材 料 。 (3)爬模架一次 组装 后,一直 到 顶不落 地,节 省 施工场 地,而 且 减 少了 模板、特 别 是面 板的碰 伤 损 毁 。 (4)液压爬升过程 平 稳 、同步 、安 全 。 爬模安装 爬模外防护架 (5)提供全方位的操作平台,施工单位不必为重新搭设操作平台而浪费材料和劳动力。 (6) 结构施工误差小,纠偏简单,施工误差可逐层消除。 (7)爬升速度快,可以提高施工速度。 (8)模板自爬,原地清理,大大降低塔吊的吊次。 爬模,外围钢板网 整体效果(外围护也可为安全网) 总体来说:爬模系统具有操作简便灵活、爬升安全平稳、速度快、模板定位精度高、施工过程中无需其他辅助起重设备的特点。 但一般机位较多,整体性不够好,承载力也不大。以 QPM-50 型液压自爬模系统为例,其性能参数如下: 爬模液压油缸参数 架体平台尺寸参数 注意:钢筋绑扎完成进行; 爬模能容易适应较薄的墙厚变化,但墙体突变时适应困难。 滑模施工工艺在国内始于20 世纪40 年代, 已广泛应用于钢筋混凝土的筒壁结构、框架结构、墙板结构。对于高耸筒壁结构和高层建筑的施工,效果尤为显著。 滑模施工技术是混凝土工程中机械化程度高、施工速度快、场地占用少、安全作业有保障、综合效益显著的一种施工方法。 滑模系统原理图 滑模...
