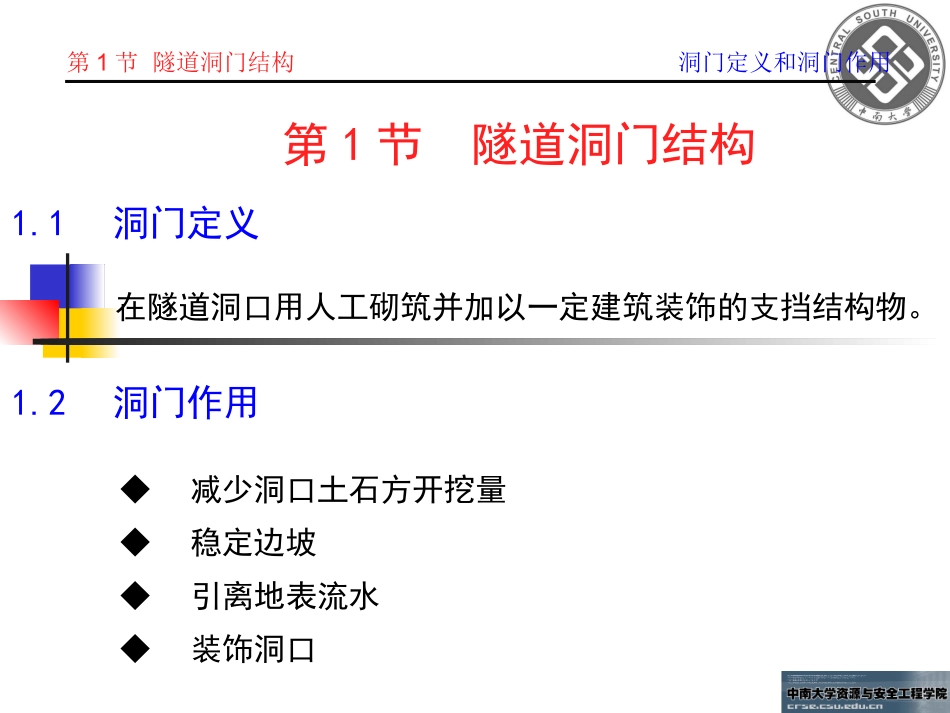

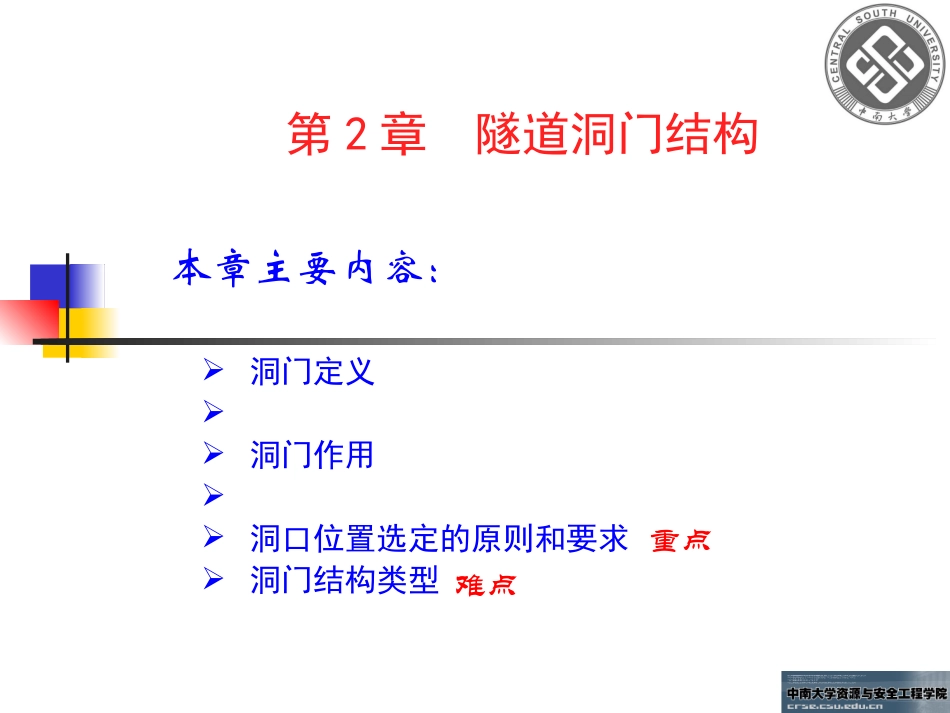

第2章隧道洞门结构本章主要内容：洞门定义洞门作用洞口位置选定的原则和要求洞门结构类型重点难点第1节隧道洞门结构1.1洞门定义在隧道洞口用人工砌筑并加以一定建筑装饰的支挡结构物。1.2洞门作用◆减少洞口土石方开挖量◆稳定边坡◆引离地表流水◆装饰洞口第1节隧道洞门结构洞门定义和洞门作用◆洞口环框式洞门◆端墙式洞门◆翼墙式洞门◆柱式洞门◆台阶式洞门◆斜交洞门◆削竹式洞门1.3洞门结构类型第1节隧道洞门结构洞门结构类型适用于Ⅵ类或Ⅰ级围岩，地形陡峻而又无排水要求1.3.1洞口环框式洞门作用：不承载，加固洞口减少雨后洞口滴水简单装饰第1节隧道洞门结构洞门结构类型适于地形开阔，岩质基本稳定的Ⅰ～Ⅲ级围岩。结构特点：能有效抵抗山体纵向推力。1.3.2端墙式洞门第1节隧道洞门结构洞门结构类型第1节隧道洞门结构洞门结构类型端墙第1节隧道洞门结构洞门结构类型端墙式洞门端墙的作用：支护洞口仰坡，并将仰坡水流汇集排出。构造要求：◆端墙高度应使洞身衬砌上方尚有1m以上回填层；◆洞顶水沟深度应不小于0.4m；◆应设置挡碴防护墙，高度从仰坡坡脚算起应不小于0.5m，水平方向不宜小于1.5m；◆端墙基础应设置在稳固的地基上，其深度视地质条件、冻害程度而定，一般应在0.6～1.0m左右；◆墙厚按挡土墙计算，宽度与路堑横断面相适应。第1节隧道洞门结构洞门结构类型适用于山体纵向推力较大,洞口地质较差的Ⅳ级及以上的围岩，增加洞门的抗滑动和抗倾覆能力。1.3.3翼墙式洞门第1节隧道洞门结构洞门结构类型南昆线二梓坡隧道翼墙式洞门翼墙式洞门检查梯特点：可以在端墙中部设置两个断面较大的柱墩，以增加端墙的稳定性。1.3.4柱式洞门适用于地形较陡，地质条件较差，仰坡可能下滑，而又受地形或地质条件限制，不能设置翼墙时。第1节隧道洞门结构洞门结构类型连拱隧道柱式洞门柱式洞门适于傍山侧坡地区，洞门一侧边坡较高时作用：减小仰坡高度及外露坡长，减少开挖量。1.3.5台阶式洞门第1节隧道洞门结构洞门结构类型莲花山隧道台阶式洞门台阶式洞门1.3.6斜交洞门斜交洞门第1节隧道洞门结构洞门结构类型适用：线路方向与地形等高线斜交时。特点：将洞门做成与地形等高线一致，使洞门左右可以仍保持近似对称，但衬砌洞口段和洞门相对于线路呈斜交形式。注意事项：1斜洞门与线路中线的交角不应小于45°2一般斜洞门与衬砌斜口段是整体砌筑的3由于斜洞门及衬砌斜口段的受力情况复杂，施工也不方便，所以，只有在十分必要时才采用它。第1节隧道洞门结构洞门结构类型1.3.7削竹式洞门第1节隧道洞门结构洞门结构类型削竹式在公路隧道中被普遍使用适用于洞口段有较长的明洞衬砌，由于洞门背后一定范围内是以回填土为主，山体的推滑力不大；地形相对比较对称和不太陡峻。特点：1洞口边仰坡开挖量少2减少对植被的破坏和有利于保护环境3适用各种围岩类别第1节隧道洞门结构洞门结构类型削竹式洞门削竹式洞门削竹式洞门削竹式洞门削竹式洞门施工现场思考题：1、隧道洞门结构类型，适用范围及特点？2、分析以下各种情况下宜采用的隧道洞门结构型式。第1节隧道洞门结构思考题第1节隧道洞门结构思考题
