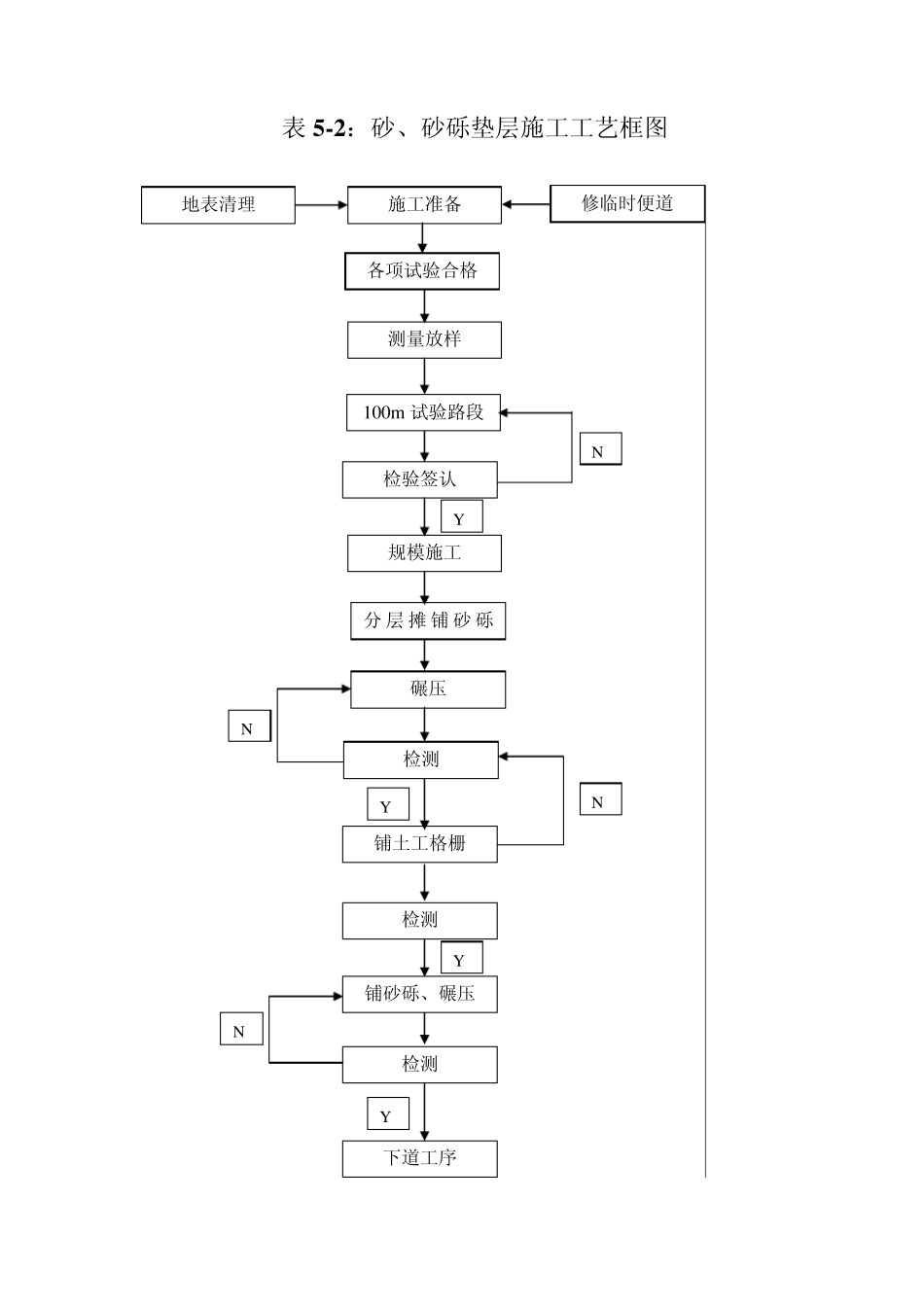

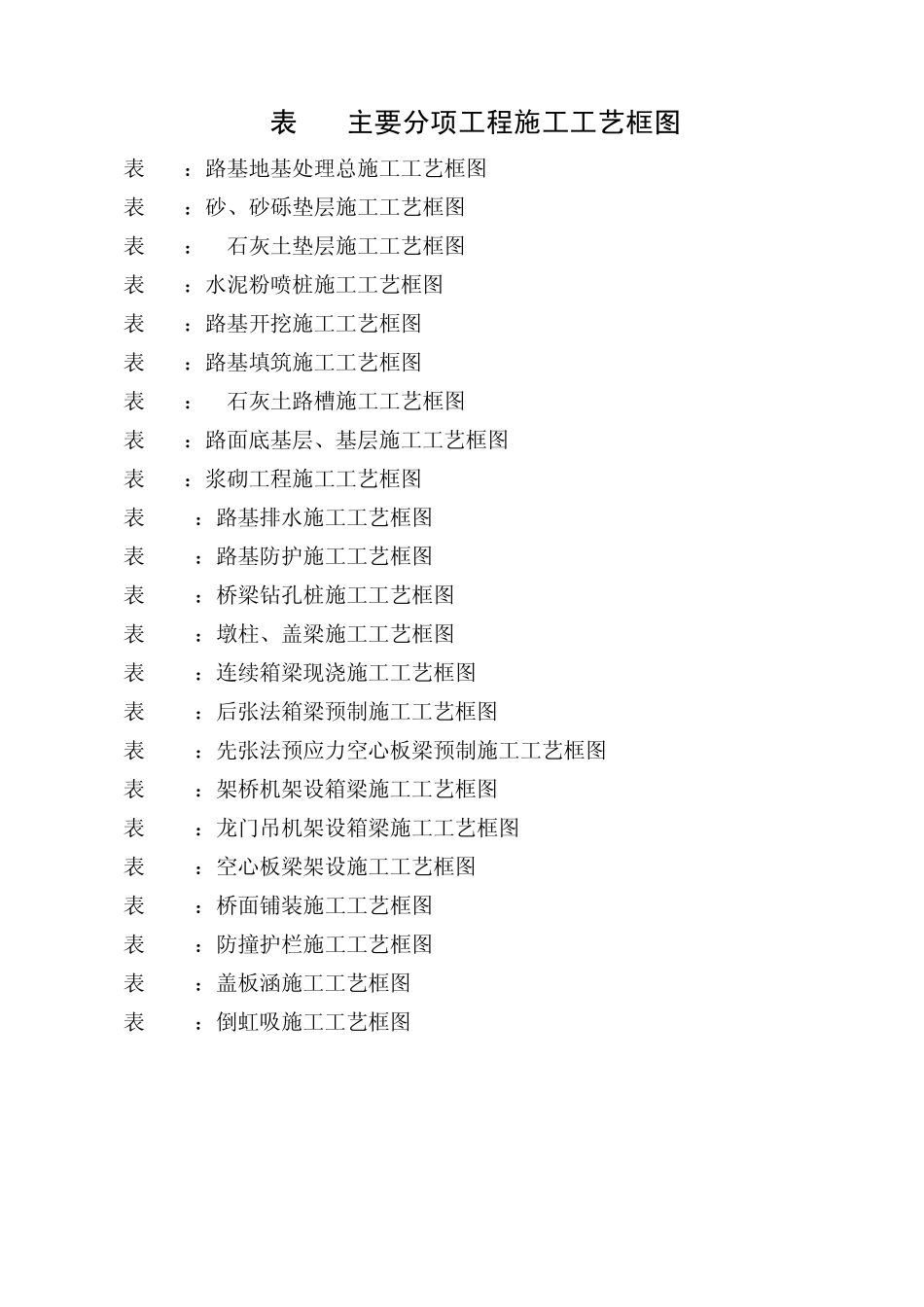

表5 主要分项工程施工工艺框图 表5-1：路基地基处理总施工工艺框图 表5-2：砂、砂砾垫层施工工艺框图 表5-3：8%石灰土垫层施工工艺框图 表5-4：水泥粉喷桩施工工艺框图 表5-5：路基开挖施工工艺框图 表5-6：路基填筑施工工艺框图 表5-7：8%石灰土路槽施工工艺框图 表5-8：路面底基层、基层施工工艺框图 表5-9：浆砌工程施工工艺框图 表5-10：路基排水施工工艺框图 表5-11：路基防护施工工艺框图 表5-12：桥梁钻孔桩施工工艺框图 表5-13：墩柱、盖梁施工工艺框图 表5-14：连续箱梁现浇施工工艺框图 表5-15：后张法箱梁预制施工工艺框图 表5-16：先张法预应力空心板梁预制施工工艺框图 表5-17：架桥机架设箱梁施工工艺框图 表5-18：龙门吊机架设箱梁施工工艺框图 表5-19：空心板梁架设施工工艺框图 表5-20：桥面铺装施工工艺框图 表5-21：防撞护栏施工工艺框图 表5-22：盖板涵施工工艺框图 表5-23：倒虹吸施工工艺框图 表5-1：路基地基处理总施工工艺框图 施工准备 测量放线、放桩 旱地挖树清表 水塘修筑围堰 淤泥、软弱层开挖运弃土 挖沟抽水 换填石灰土或砂、砂砾土垫层 淤泥、软弱层开挖运弃土 凉晒、换填垫层 分层碾压 粉喷桩施工 路堤填筑 自检 监理工程师检查签证 表5 -2 ：砂、砂砾垫层施工工艺框图 N 施工准备 各项试验合格 测量放样 100m 试验路段 规模施工 分 层 摊 铺 砂砾铺土工格栅 修临时便道 地表清理 下道工序 Y 铺砂砾、碾压 检测 检测 碾压 检验签认 N Y Y N Y 检测 N 表5 -3 ：8 %石灰土垫层施工工艺框图 施工准备 各项试验合格 测量放样 100m 试验路段 规模施工 翻填土凉晒 碾压 修临时便道 地表清理 下道工序 Y 拌合 摊铺石灰 检验签认 N Y N Y 检测 表5 -4 ：水泥粉喷桩施工工艺框图 施工准备 弱软层开挖运弃土 换填垫层 场地平整 钻机对位 试桩5 根 钻进 修临时便道 地表清理 设计桩顶 送灰 规模施工 喷灰搅拌提升 检验签证 测放桩位 设计孔深 检查验收 复搅 1 /3 桩长 停灰停气 表5-5：路基开挖施工工艺框图 N N Y Y N Y Y 施工准备 复测放样 开 挖 单项工程结束并交验 碾 压 自检压实度、外形尺寸、标高 清除作物、表土 清理现场 监理抽检 自检外形尺寸、标高 整修边坡、路基平整 分析原因 分析原因 监理抽检 表5-6：路基填筑施工工艺框图 施工准备 制定填筑方案 ...
