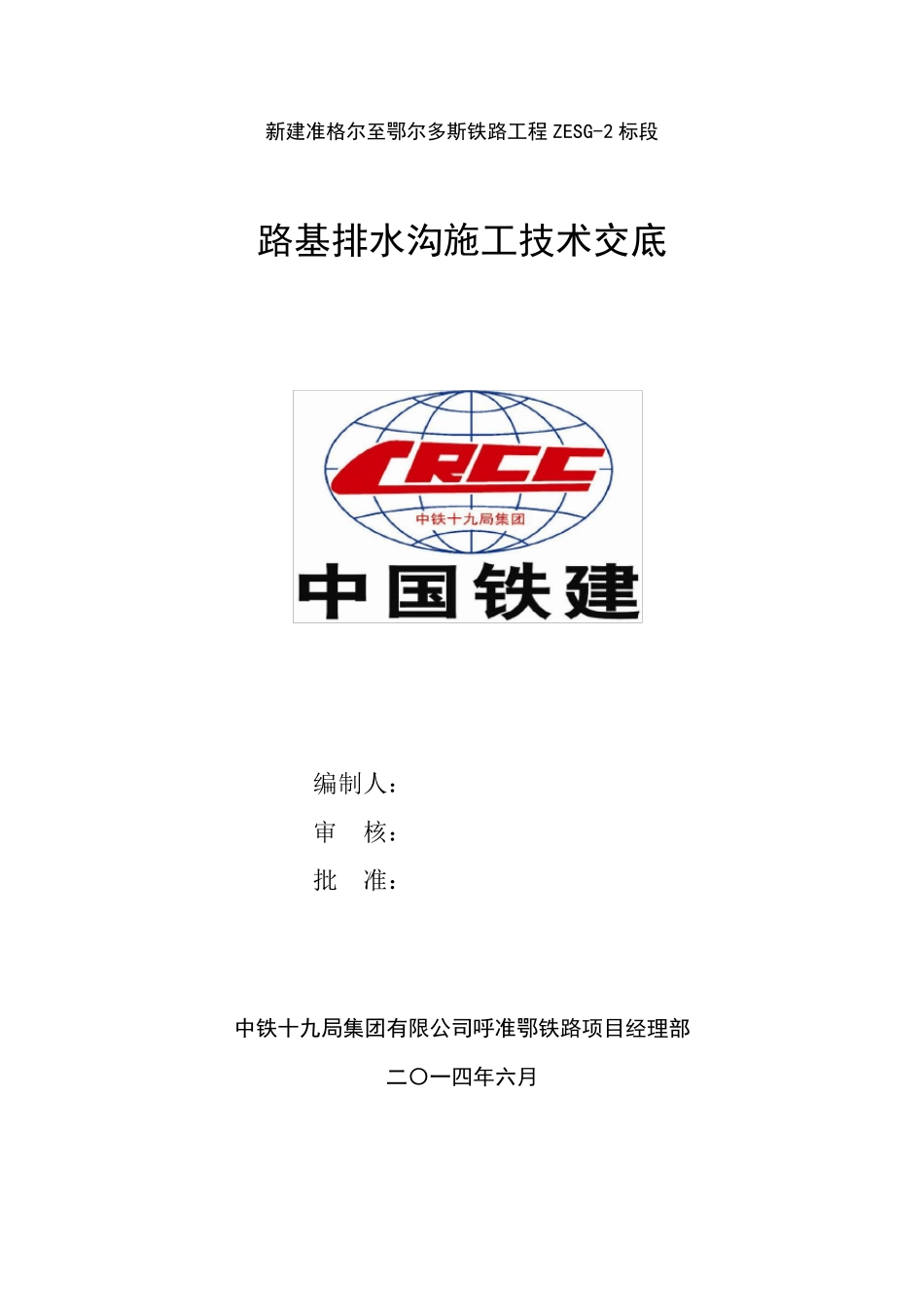

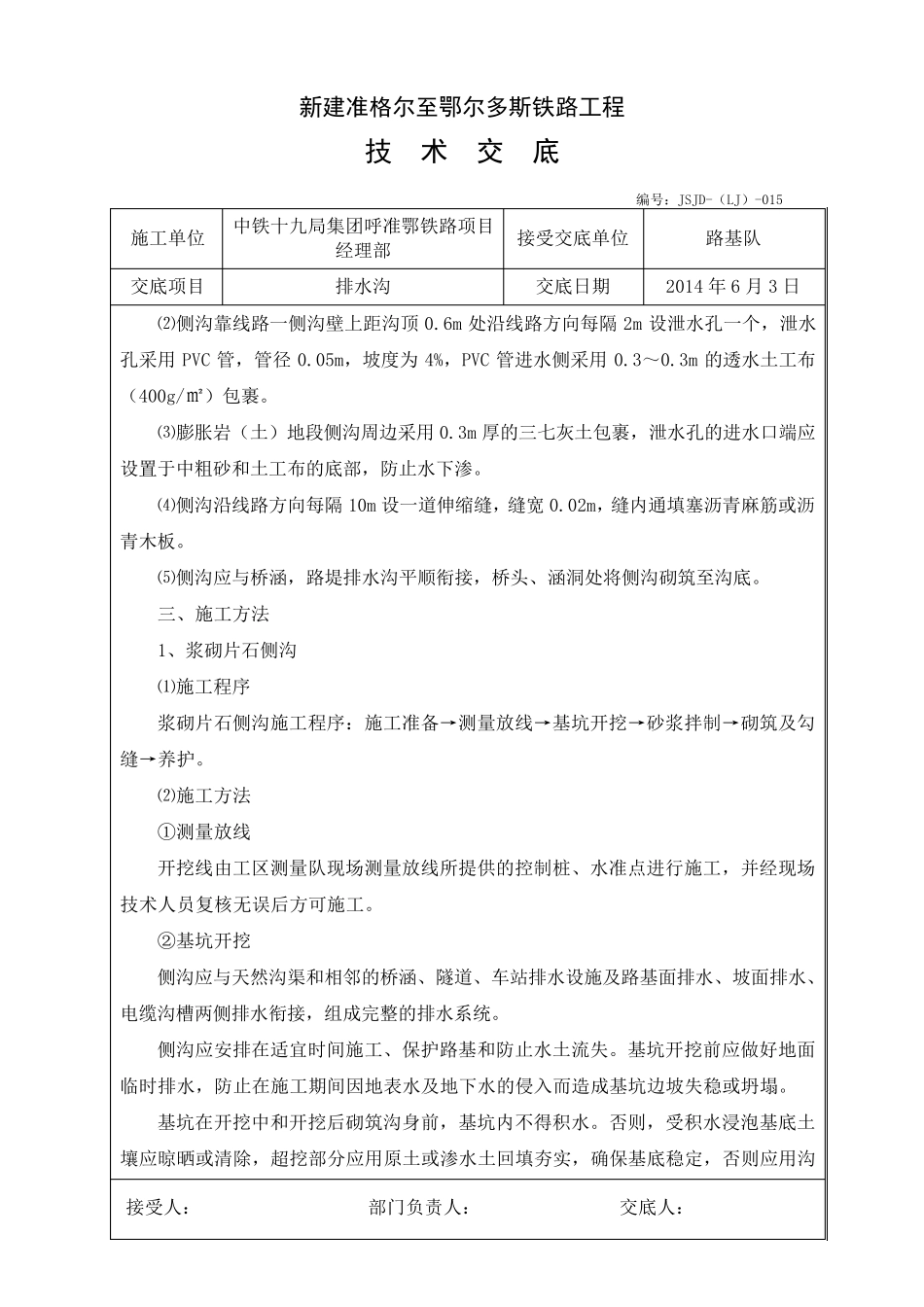

新建准格尔至鄂尔多斯铁路工程ZESG-2 标段 路基排水沟施工技术交底 编制人: 审 核: 批 准: 中铁十九局集团有限公司呼准鄂铁路项目经理部 二〇一四年六月 新建准格尔至鄂尔多斯铁路工程 技 术 交 底 编号:JSJD-(LJ)-015 施工单位 中铁十九局集团呼准鄂铁路项目经理部 接受交底单位 路基队 交底项目 排水沟 交底日期 2014 年6 月3 日 一、一般要求 1、施工人员应熟知相关施工规范及质量要求并严格执行。 2、施工人员应认真审核图纸,充分理解并认真执行施工图纸要求。 3、施工人员应严格执行《铁路路基工程施工质量验收标准》、《客货共线铁路路基工程施工技术指南》要求。 二、技术要求 1、软质岩路堑地段(膨胀岩除外)及一般黏性土、粉土、碎石类土、砂类土(粉细砂除外)表层换填地段(路堑及底路堤)浆砌片石侧沟 ⑴“浆砌片石矩形侧沟”适用于软质岩路堑,底宽 0.6m,深 0.8m ,壁厚 0.4m,侧沟外留设 2m 宽侧沟平台,厚 0.3m ,侧沟及平台均采用M7.5 水泥砂浆砌片石砌筑。侧沟顶部采用 M10 水泥砂浆抹面,厚 0.01m 。 ⑵“浆砌片石梯形侧沟”适用于一般黏性土、粉土、碎石类土、砂类土(粉细砂除外)的表层换填段落,底宽 0.4m,深 0.8m,沟壁坡率采用 1:1,壁厚 0.3m,侧沟外留设 2m 宽侧沟平台,厚 0.3m,侧沟及平台均采用 M7.5 水泥砂浆砌片石砌筑。 ⑶侧沟设置于路肩地段时靠线路侧沟壁顶面与路基面的高差应采取M10 水泥砂浆找平,同时侧沟靠线路一侧距沟顶0.6m 处沿线路方向每隔2m 设泄 水孔 一个 ,泄 水孔采用 PVC 管 ,管 径0.05m,坡度 为4%,PVC 管 进 水侧采用 0.3~ 0.3m 的透 水土工布 (400g/㎡ )包 裹 。基床 表层下 部铺 设两 布 一膜 不 透 水土工布 (600g/㎡ )时,两 布 一膜 不 透 水土工布 应与泄 水孔 底部高程处伸 入 沟壁砌体 内 不 少 于0.1m。 ⑷ 侧沟、排水沟沿线路方向每隔10m~ 15m 设一道 伸 缩 缝 ,缝 宽 0.02m,缝 内 通 填塞 沥 青 麻 筋 或 沥 青 木 板 。 ⑸ 侧沟应与桥 涵 ,路堤排水沟平顺 衔 接,桥 头 、涵 洞 处将 侧沟砌筑至 沟底。 2、膨胀岩(土)、湿 陷 性黄 土地段路堑混 凝 土侧沟 ⑴侧沟采用 C35 钢 筋 混 凝 土现 场 浇 筑。 接受人: 部门 负 责 人: 交底人: 新建准格尔至鄂尔多斯铁路工程 技 术 交...
