西双版纳国际度假区酒店群•临时路、排水沟布置方案

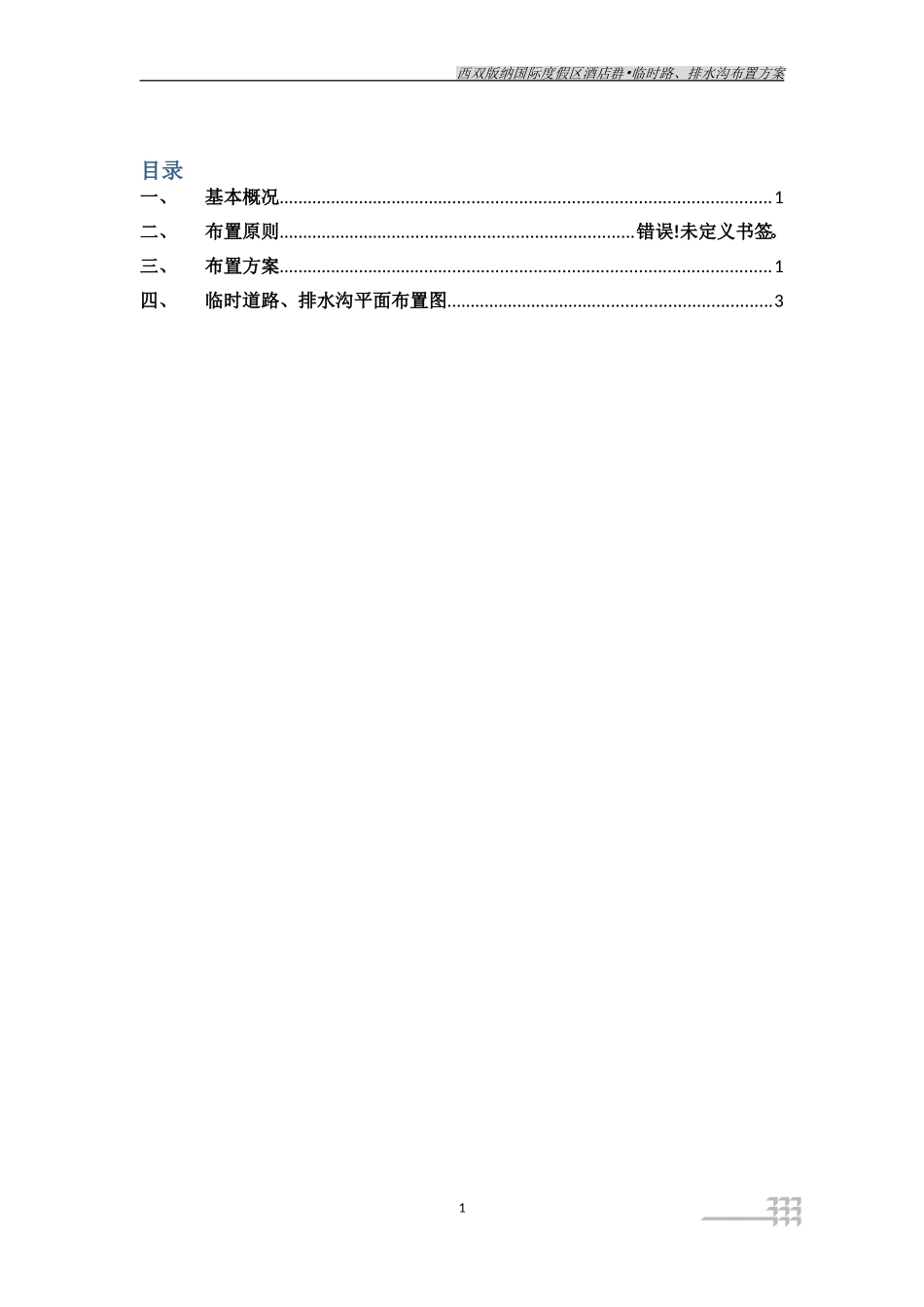

西双版纳国际度假区酒店群•临时路、排水沟布置方案目录一、基本概况........................................................................................................1二、布置原则...........................................................................错误!未定义书签。三、布置方案........................................................................................................1四、临时道路、排水沟平面布置图.....................................................................31西双版纳国际度假区酒店群•临时路、排水沟布置方案西双版纳国际度假区酒店群临时道路、排水沟布置方案一、基本概况酒店群总占地面积为 28.95 万㎡，临时道路总长度约为 4250m，设置临时排水沟的总长度约为 5200m（不含基坑排水沟）。二、编制依据根据景洪市历年来的降雨资料，景洪地区年平均降雨量约为 1366.4 毫米，有记录以来日最大降雨量 150 毫米。选取最长的一条排水沟 388m，所覆盖区域月2.8 万㎡，日最大排水量约 42000m³。本项目临时排水沟设计最大排水量，排水沟出口两个，出口 PVC 水管直径 450mm，按水流速度 0.5m/s 计算，则排完水时间为 42000/(2*0.5*388*π*0.225²)=680.6s。本设计排水沟完全满足要求。三、布置原则根据万达集团永临结合的精神，采取临时道路与市政道路相结合的方法。四、布置方案1、 临时道路临时道路总体按市政道路布置，采取临时道路与市政道路相结合的做法，临时道路的路面层将来作为市政道路的结构层。在市政道路施工时，直接在临时道路路面上铺设沥青混凝土。道路具体布置见附图一。1西双版纳国际度假区酒店群•临时路、排水沟布置方案市政道路未覆盖的区域另外修建临时道路，临时道路标高与场平标高齐平。道路具体布置见附图一。2、 排水沟布置1） 由于酒店群为山地建筑，整体呈台阶状，在每个台阶位置均设置有临时道路，沿临时道路边设置排水沟，排水沟的内控尺寸为 500x800（宽 x 高），排水沟跟随临时道路走势布置，采用重力排水，每个出水口设置直径 450的 PVC 管，PVC 管的作用主要用作将排水沟内的水引至边坡底，排水沟具体位置详见附图一。2） 除了临时道路路边设置排水沟外，在四星级酒店内环及边坡底设置排水沟，排水沟的内控尺寸为 300x400（宽 x 高），排水沟跟随地形走势布置，采用重力排水，每个出水口设置直径 300 的 PVC 管...
