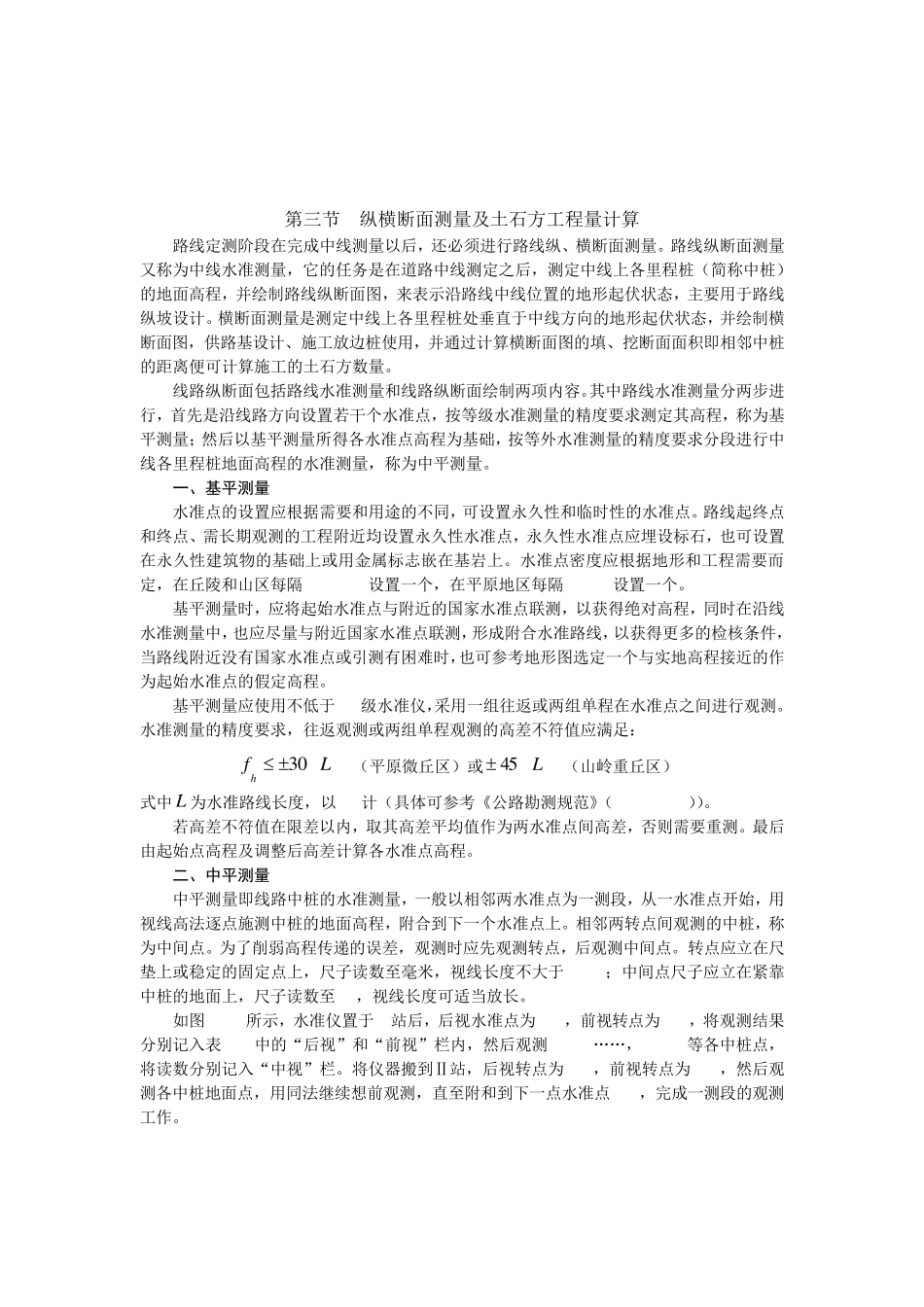

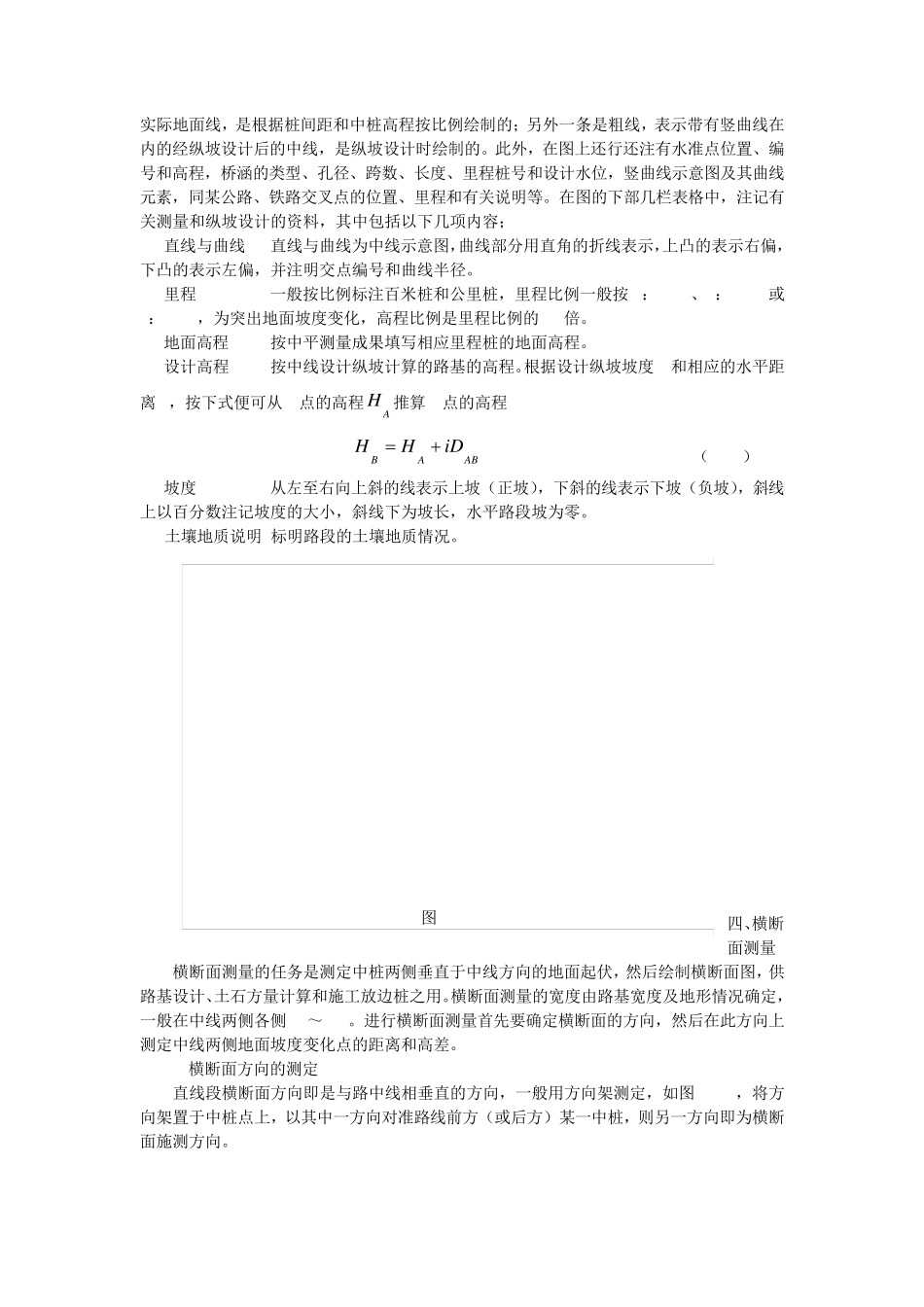

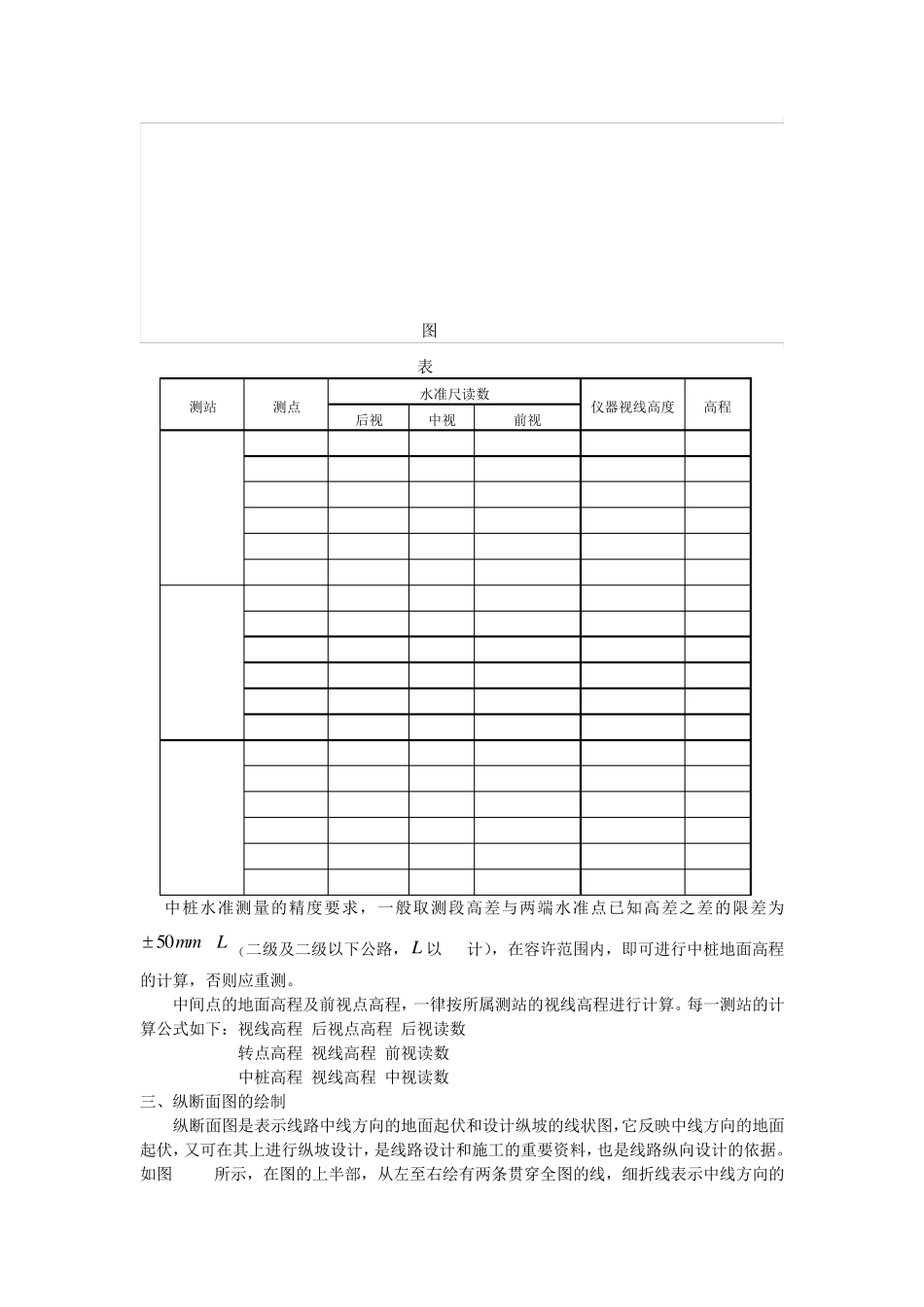

第三节 纵横断面测量及土石方工程量计算 路线定测阶段在完成中线测量以后，还必须进行路线纵、横断面测量。路线纵断面测量又称为中线水准测量，它的任务是在道路中线测定之后，测定中线上各里程桩（简称中桩）的地面高程，并绘制路线纵断面图，来表示沿路线中线位置的地形起伏状态，主要用于路线纵坡设计。横断面测量是测定中线上各里程桩处垂直于中线方向的地形起伏状态，并绘制横断面图，供路基设计、施工放边桩使用，并通过计算横断面图的填、挖断面面积即相邻中桩的距离便可计算施工的土石方数量。 线路纵断面包括路线水准测量和线路纵断面绘制两项内容。其中路线水准测量分两步进行，首先是沿线路方向设置若干个水准点，按等级水准测量的精度要求测定其高程，称为基平测量；然后以基平测量所得各水准点高程为基础，按等外水准测量的精度要求分段进行中线各里程桩地面高程的水准测量，称为中平测量。 一、基平测量 水准点的设置应根据需要和用途的不同，可设置永久性和临时性的水准点。路线起终点和终点、需长期观测的工程附近均设置永久性水准点，永久性水准点应埋设标石，也可设置在永久性建筑物的基础上或用金属标志嵌在基岩上。水准点密度应根据地形和工程需要而定，在丘陵和山区每隔0.5-1km设置一个，在平原地区每隔1-2km设置一个。 基平测量时，应将起始水准点与附近的国家水准点联测，以获得绝对高程，同时在沿线水准测量中，也应尽量与附近国家水准点联测，形成附合水准路线，以获得更多的检核条件，当路线附近没有国家水准点或引测有困难时，也可参考地形图选定一个与实地高程接近的作为起始水准点的假定高程。 基平测量应使用不低于 DS3级水准仪，采用一组往返或两组单程在水准点之间进行观测。水准测量的精度要求，往返观测或两组单程观测的高差不符值应满足： Lfh30mm（平原微丘区）或L45mm（山岭重丘区） 式中 L 为水准路线长度，以 km计（具体可参考《公路勘测规范》（JTJ061-99））。 若高差不符值在限差以内，取其高差平均值作为两水准点间高差，否则需要重测。最后由起始点高程及调整后高差计算各水准点高程。 二、中平测量 中平测量即线路中桩的水准测量，一般以相邻两水准点为一测段，从一水准点开始，用视线高法逐点施测中桩的地面高程，附合到下一个水准点上。相邻两转点间观测的中桩，称为中间点。为了削弱高程传递的误差，观测时应先观测转点，后观测中间点。转点应立在尺垫上或稳定的固定点上，...
