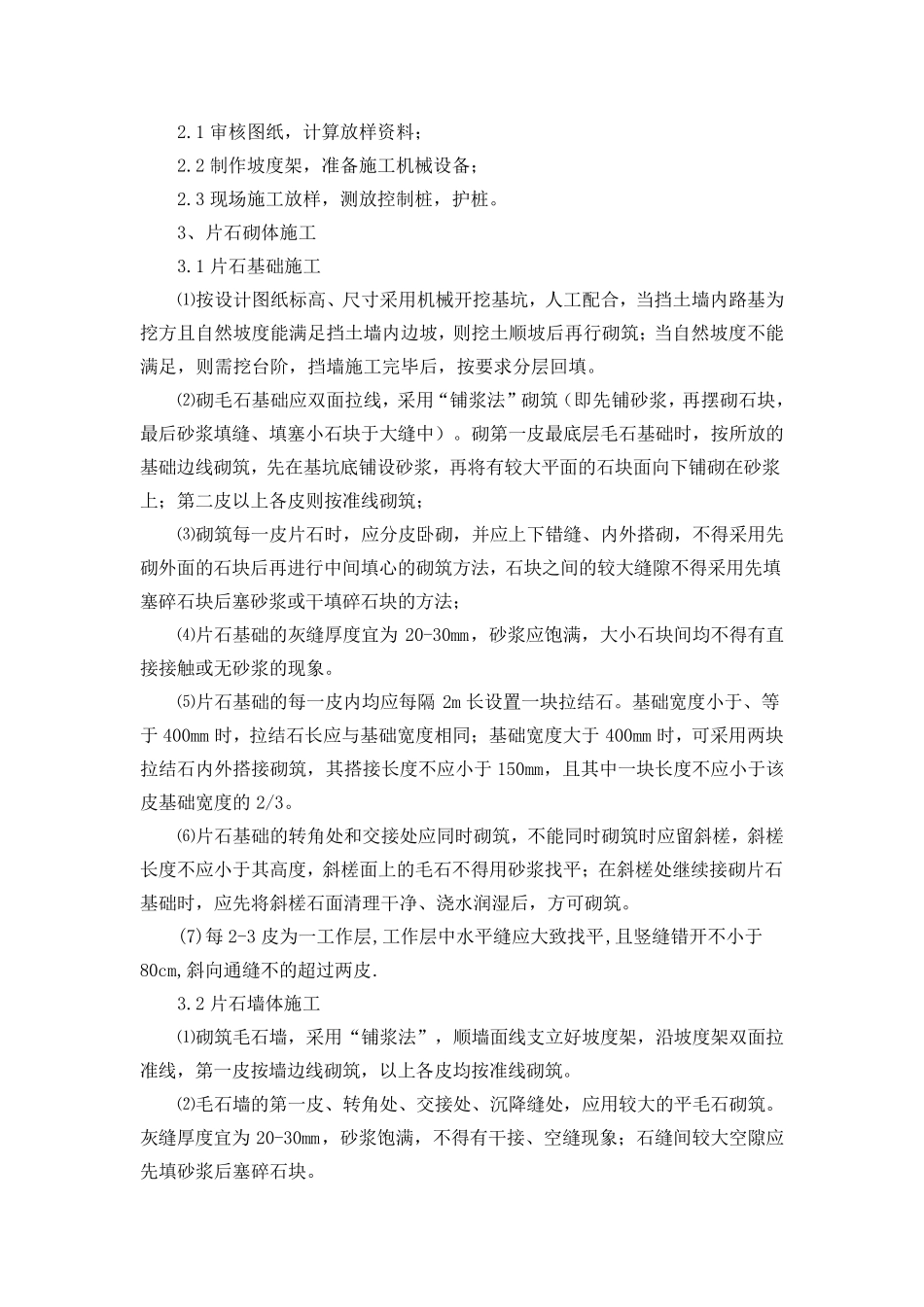

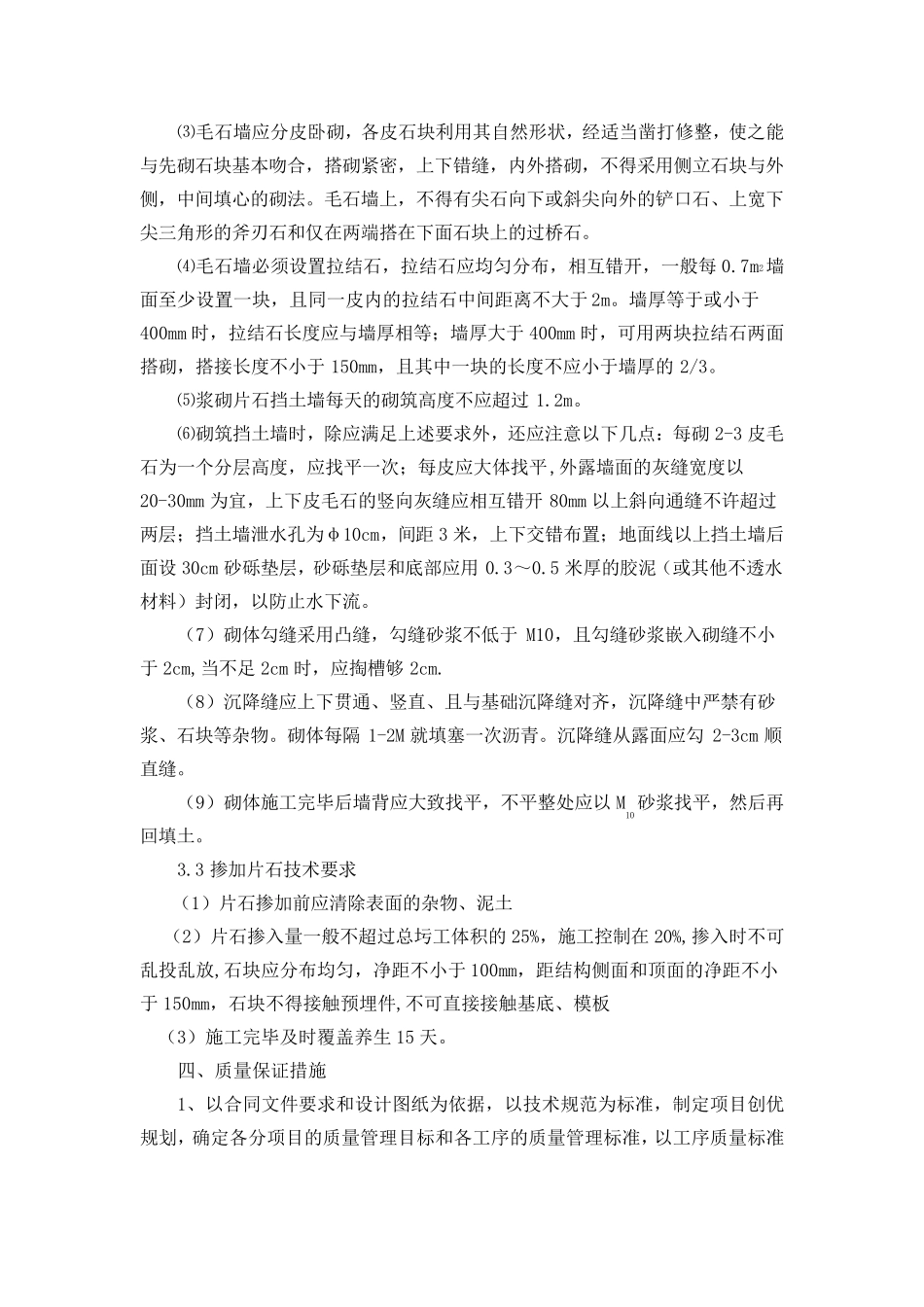

右侧路肩挡土墙施工组织设计 一、工程概况： K21+510～K21+583 右侧防护采用路肩挡土墙防护，挡土墙墙高3 米至 4 米不等，墙身厚 0.6 米至 0.8 米不等；挡土墙采用 7.5#浆砌片石共计243.7m3，； 挡土墙每隔 10 米设一道 2cm 宽沉降伸缩缝，挡土墙的基础底面应埋置在地面线以下不小于 50cm，若受水流冲刷应埋在冲刷线以下，地基应力浆砌片石挡土墙为 250 Kpa、片石砼挡土墙为 500Kpa。 二、施工机械及人员安排： 1、施工机械设备见进场设备报验单 2、人员安排 序 号 人 员 人 数 备 注 1 管理人员 2 2 技术人员 5 3 施工人员 30 三、施工计划安排： 根据现场情况安排一支施工队伍进行施工，具体施工计划安排见下表 年 月 2012 年 4 月 2012 年 5 月 旬 上 旬 中 旬 下 旬 上 旬 中 旬 下 旬 基 础 墙 身 四、主要施工方案： 1、对材料的要求 1.1 石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于 150mm。片石中部厚度不应小于 200mm；石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块。 1.2 砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。 1.3 石砌体可采用形 状 不规 则 的乱 毛 石、形 状 太 不规 则 但 相 对的两 个 平 面大致 平 行的平 毛 石以及经 过 加 工的块石，其 强 度等级 均 应不低 于 30Mpa。 1.4 石砌体所用砂 浆为 7.5#水泥砂 浆，其 品 种 与 强 度等级 应符 合 设计要求。 2、施工准 备 2.1 审核图纸，计算放样资料； 2.2 制作坡度架，准备施工机械设备； 2.3 现场施工放样，测放控制桩，护桩。 3、片石砌体施工 3.1 片石基础施工 ⑴按设计图纸标高、尺寸采用机械开挖基坑，人工配合，当挡土墙内路基为挖方且自然坡度能满足挡土墙内边坡，则挖土顺坡后再行砌筑；当自然坡度不能满足，则需挖台阶，挡墙施工完毕后，按要求分层回填。 ⑵砌毛石基础应双面拉线，采用“铺浆法”砌筑（即先铺砂浆，再摆砌石块，最后砂浆填缝、填塞小石块于大缝中）。砌第一皮最底层毛石基础时，按所放的基础边线砌筑，先在基坑底铺设砂浆，再将有较大平面的石块面向下铺砌在砂浆上；第二皮以上各皮则按准线砌筑； ⑶砌筑每一皮片石时，应分皮卧砌，并应上下错缝、内外搭砌，不得采用先砌外面的石块后再进行中间填心的砌筑方法，石块之间...
