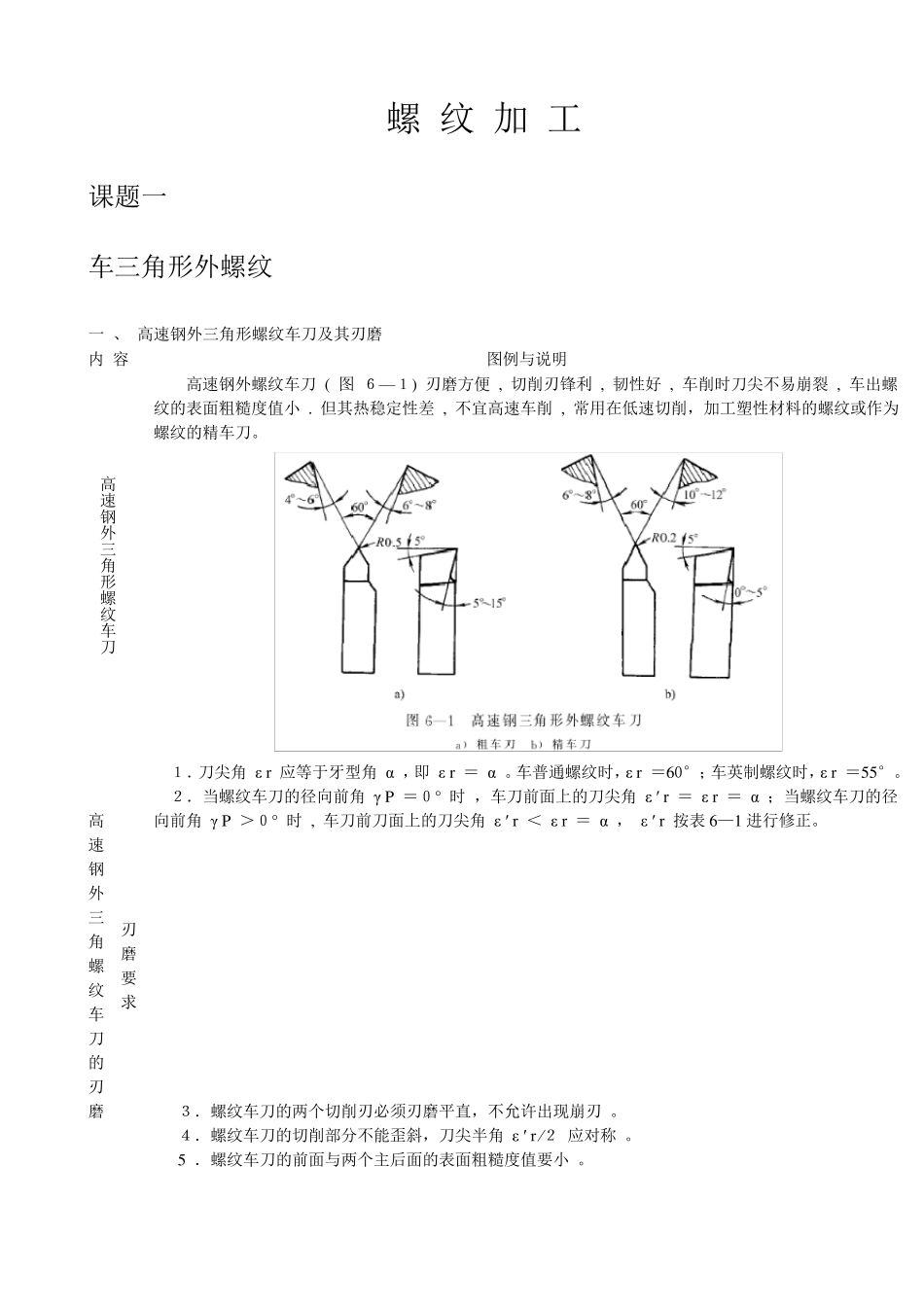

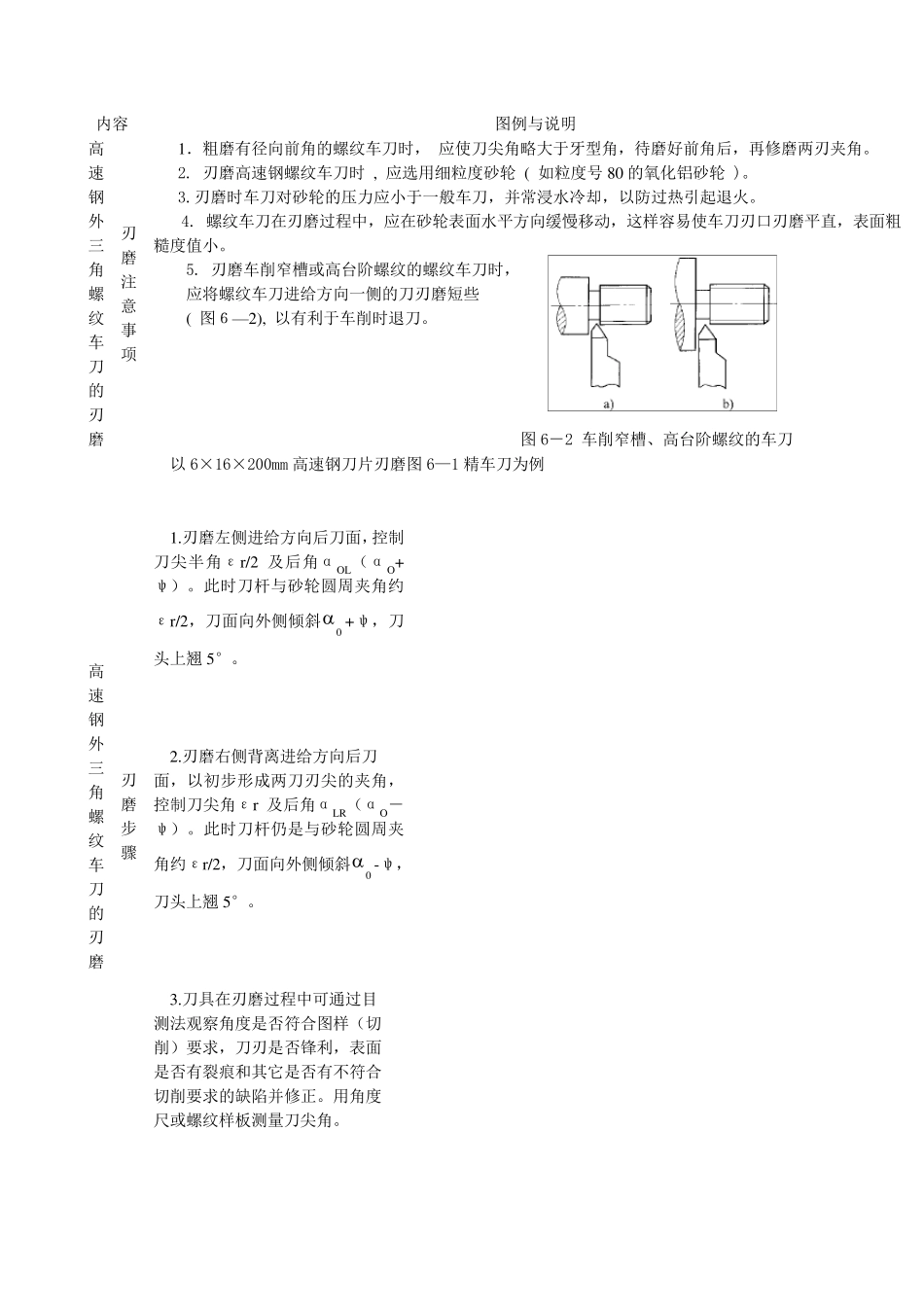

螺 纹 加 工 课题一 车三角形外螺纹 一 、 高速钢外三角形螺纹车刀及其刃磨 内 容 图例与说明 高速钢外三角形螺纹车刀 高速钢外螺纹车刀 ( 图 ６—１) 刃磨方便 , 切削刃锋利 , 韧性好 , 车削时刀尖不易崩裂 , 车出螺纹的表面粗糙度值小 . 但其热稳定性差 , 不宜高速车削 , 常用在低速切削，加工塑性材料的螺纹或作为螺纹的精车刀。 高速钢外三角螺纹车刀的刃磨 刃磨要求 １．刀尖角 ε r 应等于牙型角 α ，即 ε r ＝ α 。车普通螺纹时，ε r ＝60°；车英制螺纹时，ε r ＝55°。 ２．当螺纹车刀的径向前角 γ P ＝０° 时 ，车刀前面上的刀尖角 ε ′ r ＝ ε r ＝ α ；当螺纹车刀的径向前角 γ P ＞０° 时 , 车刀前刀面上的刀尖角 ε ′ r ＜ ε r ＝ α ， ε ′ r 按表6—1 进行修正。 ３．螺纹车刀的两个切削刃必须刃磨平直，不允许出现崩刃 。 ４．螺纹车刀的切削部分不能歪斜，刀尖半角 ε ′ r ∕２ 应对称 。 5 ．螺纹车刀的前面与两个主后面的表面粗糙度值要小 。 内 容 图 例 与 说 明 高速钢外三角螺纹车刀的刃磨 刃磨注意事项 1． 粗 磨 有 径 向 前 角 的 螺 纹 车 刀 时 ， 应 使 刀 尖 角 略 大 于 牙 型 角 ， 待 磨 好 前 角 后 ， 再 修 磨 两 刃 夹 角 。 2. 刃 磨 高 速 钢 螺 纹 车 刀 时 , 应 选 用 细 粒 度 砂 轮 ( 如 粒 度 号 80 的 氧 化 铝 砂 轮 )。 3.刃 磨 时 车 刀 对 砂 轮 的 压 力 应 小 于 一 般 车 刀 ， 并 常 浸 水 冷 却 ， 以 防 过 热 引 起 退 火 。 4. 螺 纹 车 刀 在 刃 磨 过 程 中 ， 应 在 砂 轮 表 面 水 平 方 向 缓 慢 移 动 ， 这 样 容 易 使 车 刀 刃 口 刃 磨 平 直 ， 表 面 粗糙 度 值 小 。 5. 刃 磨 车 削 窄 槽 或 高 台 阶 螺 纹 的 螺 纹 车 刀 时 ， 应 将 螺 纹 车 刀 进 给 方 向 一 侧 的 刀 刃 磨 短 些 ( 图 ６ —2), 以 有 利 于 车 削 时 退 刀 。 图 6－ 2 车 削 窄 槽 、 高 台 阶 螺 纹 的 车 刀 高速钢外三角螺纹车刀的刃磨 刃磨步骤 以 6× 16× 200mm 高 速 钢 刀 片 刃 磨 图 6— 1 精...
