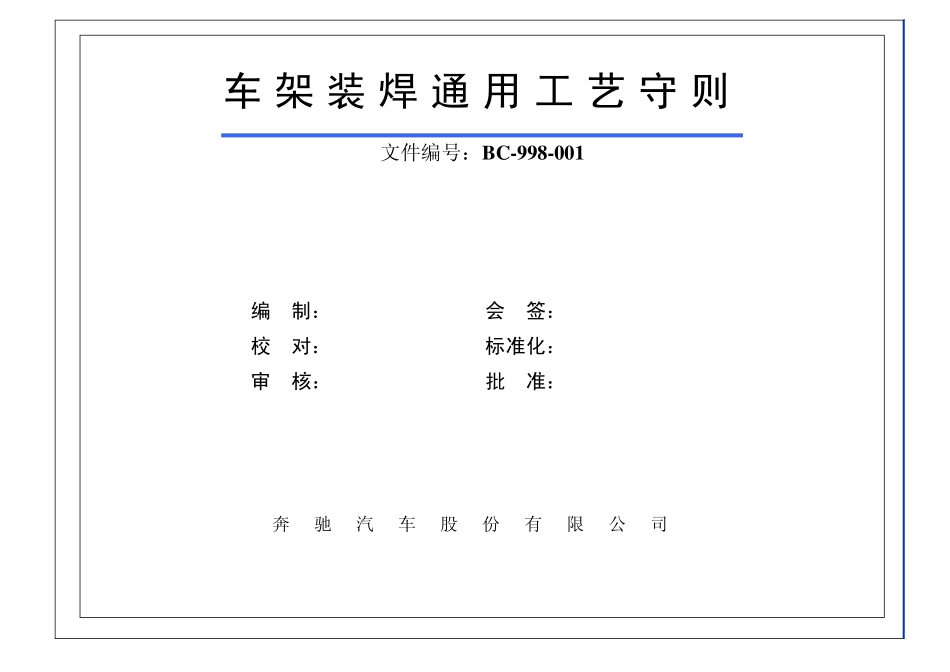

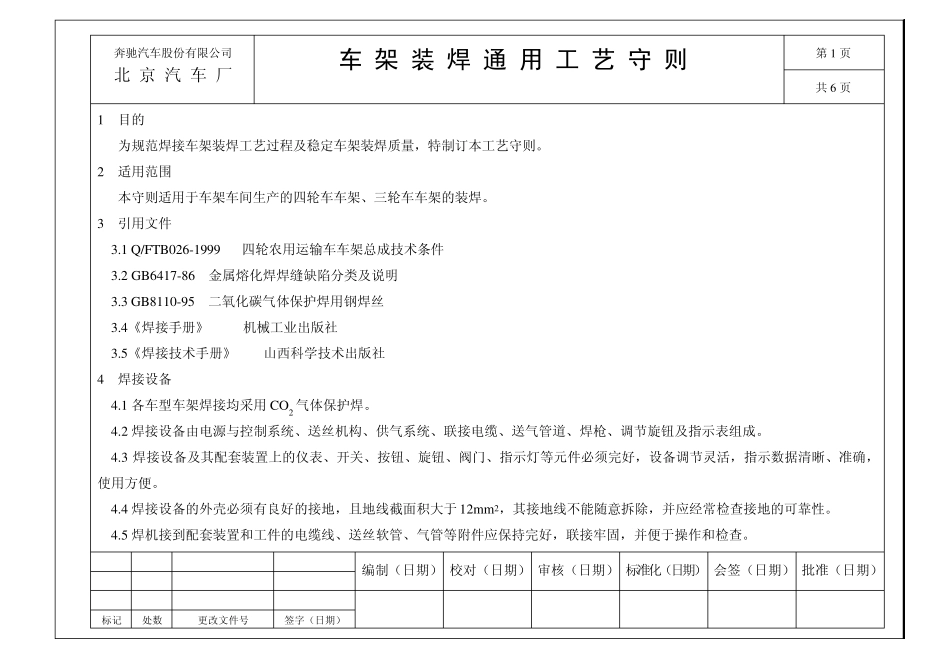

车架装焊通用工艺守则 文件编号：BC-998-001 编 制： 会 签： 校 对： 标准化： 审 核： 批 准： 奔驰汽车股份有限公司 奔驰汽车股份有限公司 北 京 汽 车 厂 车架装焊通用工艺守则 第1 页 共6 页 1 目的 为规范焊接车架装焊工艺过程及稳定车架装焊质量，特制订本工艺守则。 2 适用范围 本守则适用于车架车间生产的四轮车车架、三轮车车架的装焊。 3 引用文件 3.1 Q/FTB026-1999 四轮农用运输车车架总成技术条件 3.2 GB6417-86 金属熔化焊焊缝缺陷分类及说明 3.3 GB8110-95 二氧化碳气体保护焊用钢焊丝 3.4《焊接手册》 机械工业出版社 3.5《焊接技术手册》 山西科学技术出版社 4 焊接设备 4.1 各车型车架焊接均采用CO2 气体保护焊。 4.2 焊接设备由电源与控制系统、送丝机构、供气系统、联接电缆、送气管道、焊枪、调节旋钮及指示表组成。 4.3 焊接设备及其配套装置上的仪表、开关、按钮、旋钮、阀门、指示灯等元件必须完好，设备调节灵活，指示数据清晰、准确，使用方便。 4.4 焊接设备的外壳必须有良好的接地，且地线截面积大于12m m 2，其接地线不能随意拆除，并应经常检查接地的可靠性。 4.5 焊机接到配套装置和工件的电缆线、送丝软管、气管等附件应保持完好，联接牢固，并便于操作和检查。 编制（日期） 校对（日期） 审核（日期） 标准化（日期） 会签（日期） 批准（日期） 标记 处数 更改文件号 签字（日期） 奔驰汽车股份有限公司 北 京 汽 车 厂 车架装焊通用工艺守则 第2 页 共6 页 4.6 经常检查导电嘴、送丝滚轮的磨损情况，导电嘴内径过大与焊丝接触不良、送丝滚轮过度磨损都会影响焊接质量和正常送丝，必须更换。 4.7 要随时检查、及时清理喷嘴内部附着飞溅物，以免喷嘴与导电嘴短路而烧损元件。 4.8 应经常保持焊接设备的清洁完好，并有日保记录，保持工作环境良好，满足焊机的使用要求。 5 工装焊胎 5.1 焊胎必须保证焊合件的装配尺寸，使用安全、可靠，操作要灵活、方便。 5.2 焊胎上的定位元件应正确牢固、夹紧装置动作正常。 5.3 夹具、气缸上的夹紧和定位部件应经常紧固，防止松动，未经维修人员同意，不得随意拆除。 5.4 夹具的气缸及滑动部件应经常维护，并添加润滑剂。 5.5 严禁在焊胎上试焊或引弧。 5.6 焊胎中气路、阀门不得漏气，若有漏气应及时处理。 5.7 定位销等易损件若有磨损，应及时更换。 6 焊接材...
