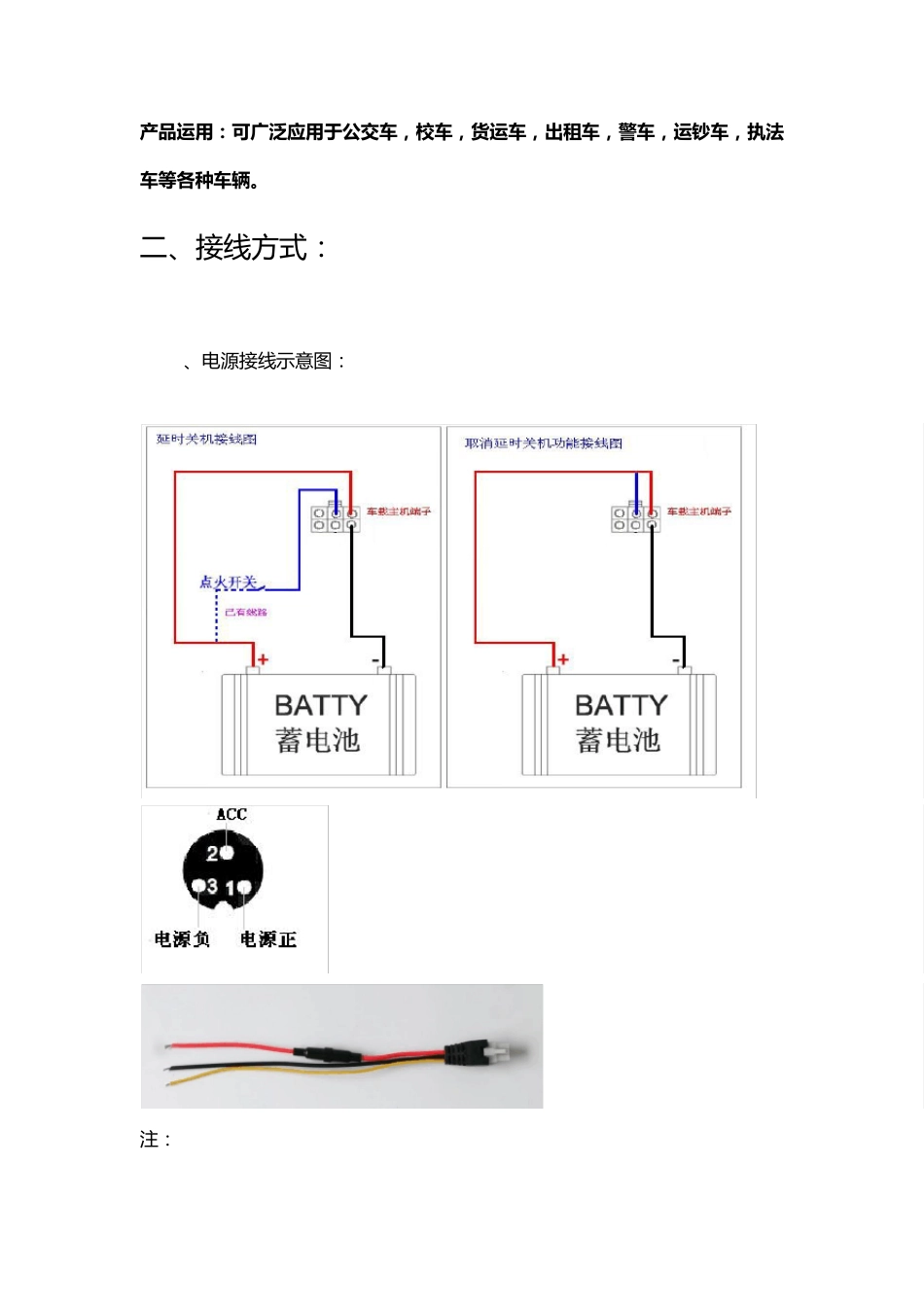

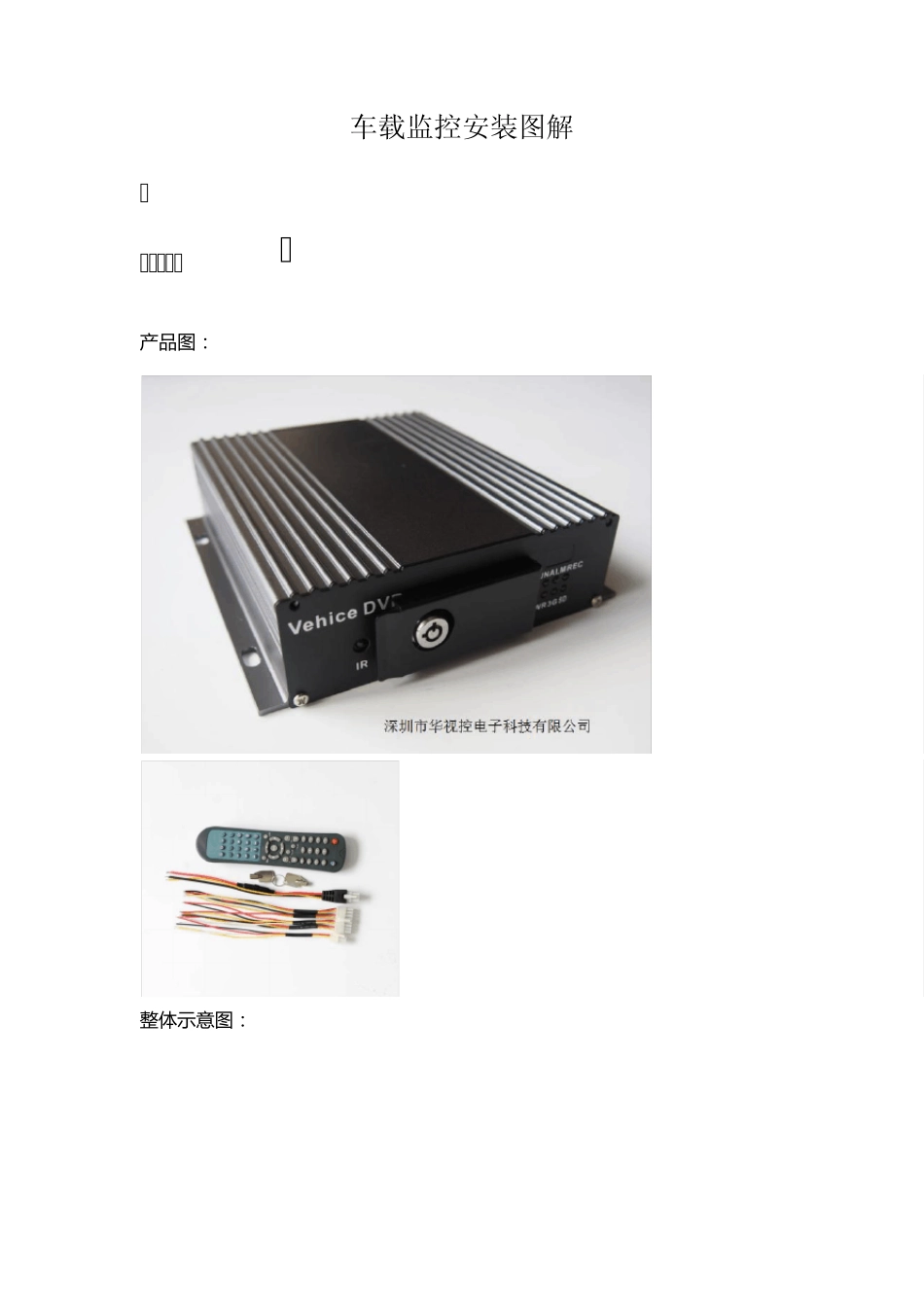

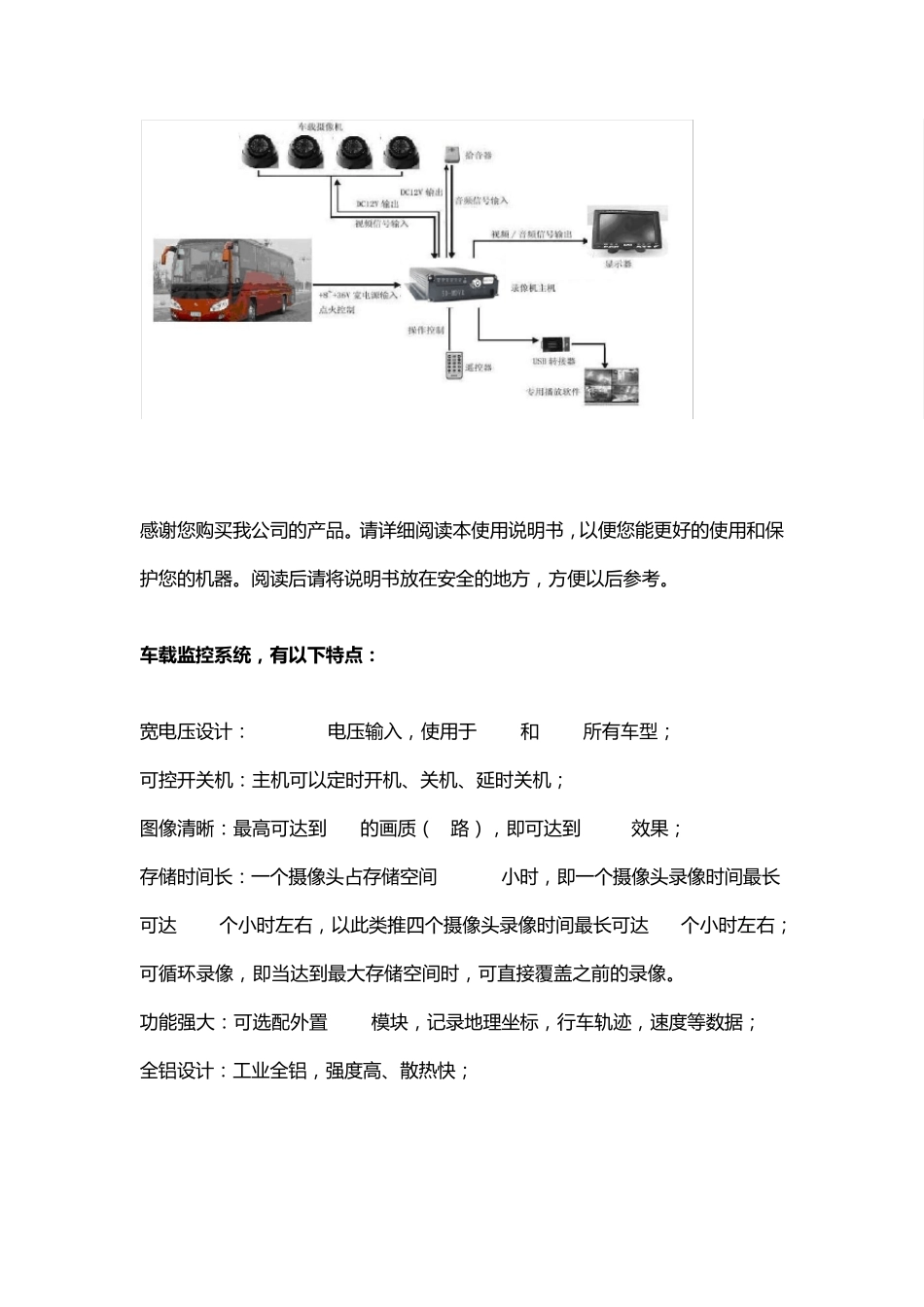

车载监控安装图解 一、简介： 产品图： 整体示意图： 感 谢 您 购 买 我 公 司 的 产 品 。 请 详 细 阅 读 本 使 用 说 明 书 ， 以 便 您 能 更 好 的 使 用 和 保护 您 的 机 器 。 阅 读 后 请 将 说 明 书 放 在 安 全 的 地 方 ， 方 便 以 后 参 考 。 车 载 监 控 系 统 ， 有 以 下特点： 宽 电 压 设 计 ： 8V- 36V电 压 输 入 ， 使 用 于 12V和 24V所 有 车 型 ； 可 控 开 关 机 ： 主 机 可 以 定 时 开 机 、关 机 、延时 关 机 ； 图像清晰： 最高可 达到 D1的 画质（4路）， 即可 达到 DVD效果； 存储时 间长： 一个摄像头占存储空间 300M/小时 ， 即一个摄像头录像时 间最长可 达 100个小时 左右， 以 此类推四个摄像头录像时 间最长可 达 25个小时 左右；可 循环录像， 即当达到最大存储空间时 ， 可 直接覆盖之前的 录像。 功能 强大： 可 选配外置 GPS模块， 记录地 理坐标， 行车 轨迹， 速度等数据； 全 铝设 计 ： 工业全 铝， 强度高、散热快； 产 品 运 用 ： 可 广 泛 应 用 于 公 交 车 ， 校 车 ， 货 运 车 ， 出 租 车 ， 警 车 ， 运 钞 车 ， 执 法车 等 各 种 车 辆 。 二 、接线方式： a、电源接线示意图： 注： 红 色 ： 电 源 正 极 ； 黄 色 ： ACC ,控 制 开 机 和 延 时 关 机 ； 黑 色 ： 电 源 负 极 ； 注意： 主机自动开机的判断条件是检测黄色 ACC 信号线是否有电压信号，如果无信号则不会开机，所以黄色 ACC 信号线必须连接正确。 主机电源线连接正确后，在主机前面板上最左侧的电源灯会亮；如果灯不亮，则需要检查电源是否连接正确。如果不通电，建议用万用表量一下是否有电压输入。 b、 视 频 输 入 输 出 示 意 图 ： 注 ： ① 摄像机 视 频 输 入 、 屏幕视 频 输 出 接法都统一一样； ② 线路延 长，请按如下方式： 红 色 ： 12V电 源 正 ； 给摄像头和 拾音器供电 ，连接摄像头的电 源 线； 黄 色 ： 视 频 信号（连接摄像头的信号线）； 黑 色 ： 连接摄像头的地线； 白色 ： 音频 信号(连接拾音器的信号线)； ③ 公共地线解释，视 频 地线、 音频 地线、 电 ...
