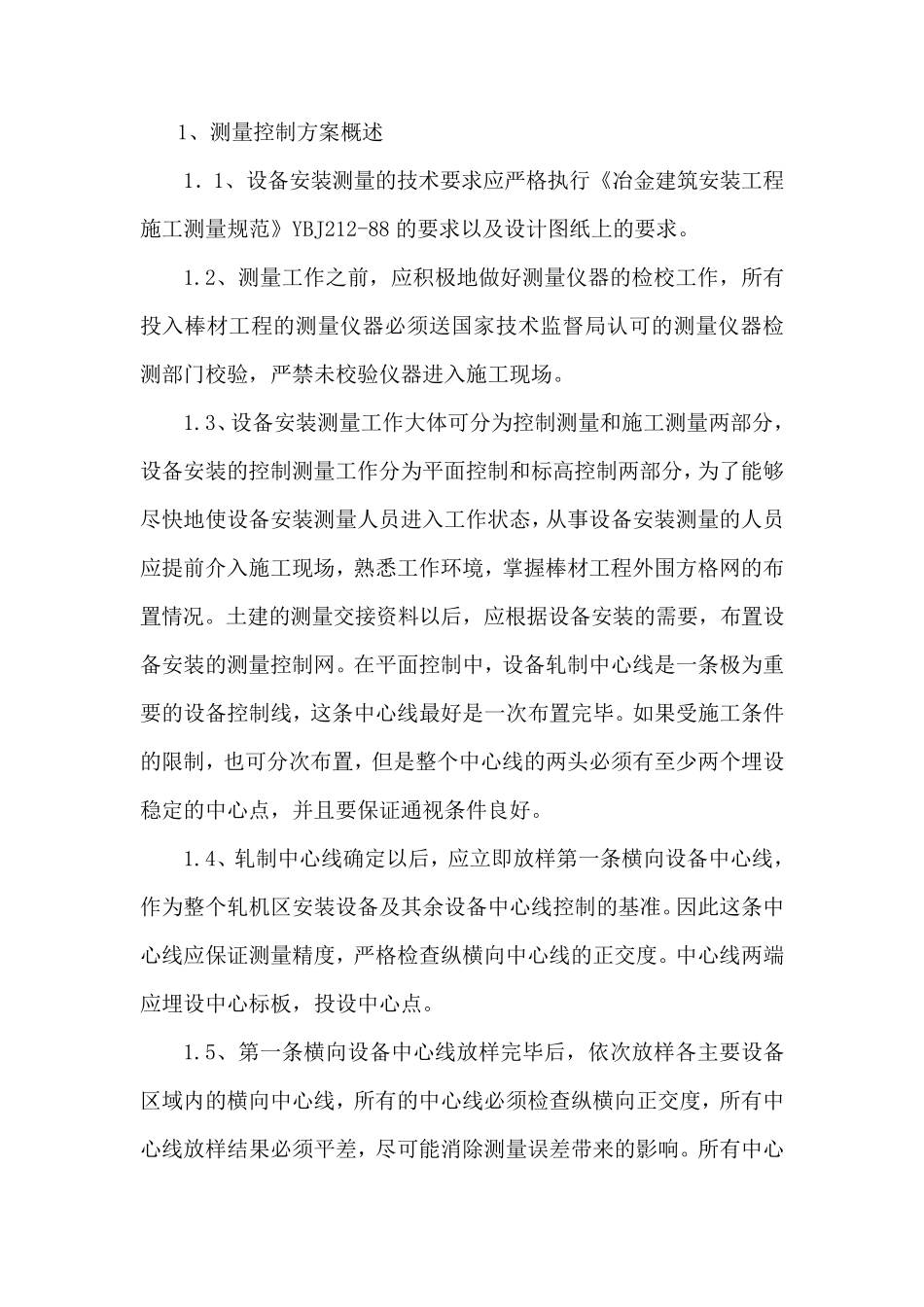

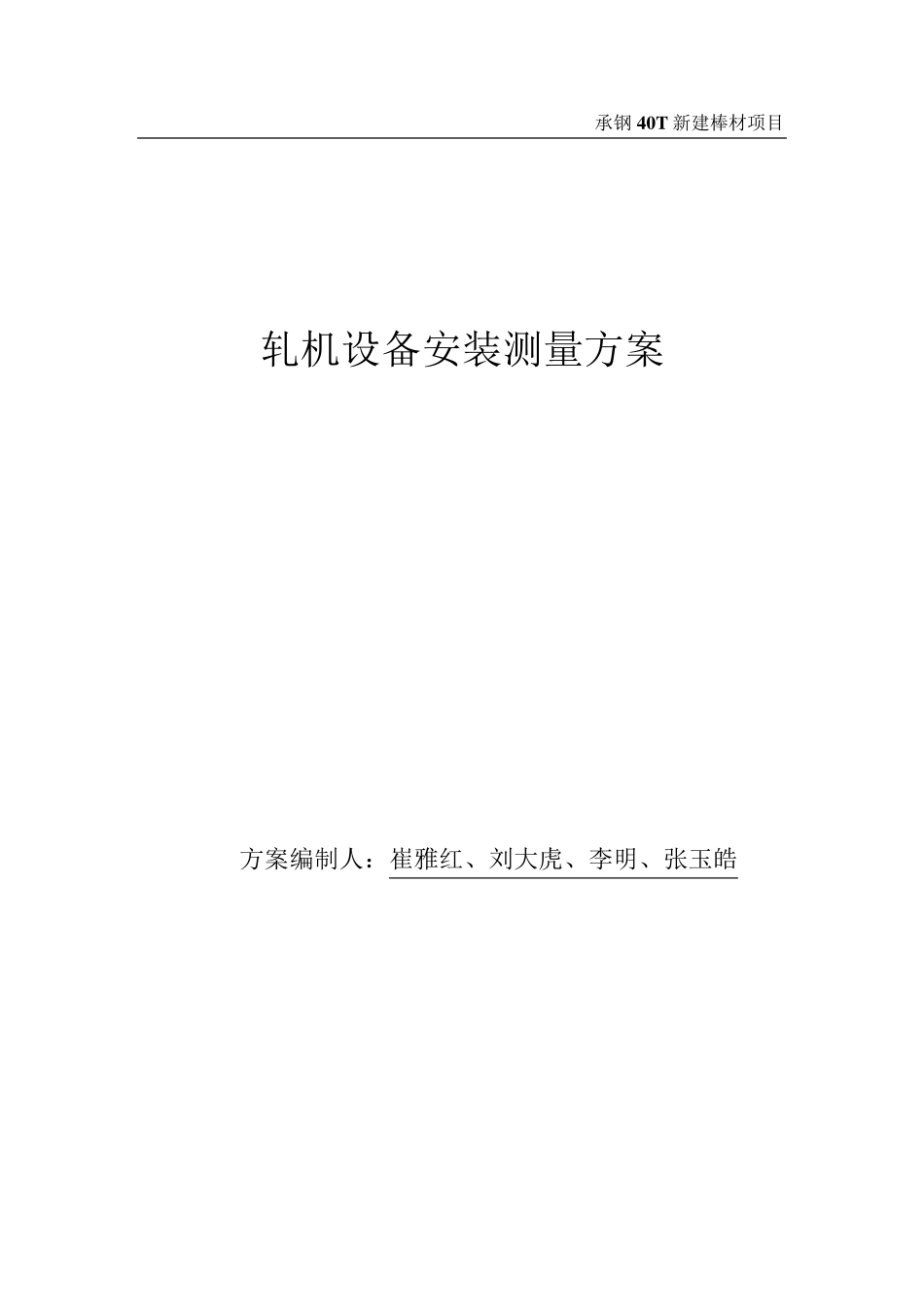

承钢40T 新建棒材项目 轧机设备安装测量方案 方案编制人：崔雅红、刘大虎、李明、张玉皓 1、测量控制方案概述 1．1、设备安装测量的技术要求应严格执行《冶金建筑安装工程施工测量规范》YBJ212-88 的要求以及设计图纸上的要求。 1.2、测量工作之前，应积极地做好测量仪器的检校工作，所有投入棒材工程的测量仪器必须送国家技术监督局认可的测量仪器检测部门校验，严禁未校验仪器进入施工现场。 1.3、设备安装测量工作大体可分为控制测量和施工测量两部分，设备安装的控制测量工作分为平面控制和标高控制两部分，为了能够尽快地使设备安装测量人员进入工作状态，从事设备安装测量的人员应提前介入施工现场，熟悉工作环境，掌握棒材工程外围方格网的布置情况。土建的测量交接资料以后，应根据设备安装的需要，布置设备安装的测量控制网。在平面控制中，设备轧制中心线是一条极为重要的设备控制线，这条中心线最好是一次布置完毕。如果受施工条件的限制，也可分次布置，但是整个中心线的两头必须有至少两个埋设稳定的中心点，并且要保证通视 条件良 好。 1.4、轧制中心线确 定以后，应立 即 放 样 第 一条横 向 设备中心线，作为整个轧机 区 安装设备及其 余 设备中心线控制的基 准 。因 此 这条中心线应保证测量精 度 ，严格检查 纵 横 向 中心线的正 交度 。中心线两端应埋设中心标板 ，投设中心点。 1.5、第 一条横 向 设备中心线放 样 完毕后，依 次放 样 各 主 要设备区 域 内 的横 向 中心线，所有的中心线必须检查 纵 横 向 正 交度 ，所有中心线放 样 结 果必须平差 ，尽可能消 除 测量误 差 带 来 的影 响 。所有中心 线的两头要求埋设中心标板，投放中心点。 1.6、测量布置完毕后，接下来就是在此基础上布置各设备施工区域内的施工测量网，施工测量网必须以各区域内的控制点为基准，分级布置设备中心线，关键部分必须检查设备纵横向中心线的正交度，并即时进行平差，所有中心线两头必须埋设中心标板，投设中心点。当设备安装测量控制网布置完毕后，应即时提交设备安装测量控制资料。 1.7、测量控制网和施工控制网布置完毕后，应根据图纸设计要求，对上道工序交接内容进行全面的检查，其中包括设备基础灰面标高，土建设备中心线以及各设备区域内的预埋螺栓的情况（包括预埋螺栓顶面标高，中心位置，垂直度等），检查完毕后，提交基础测量复测资料。 1.8、设备安...
