轧钢机控制系统VIP免费

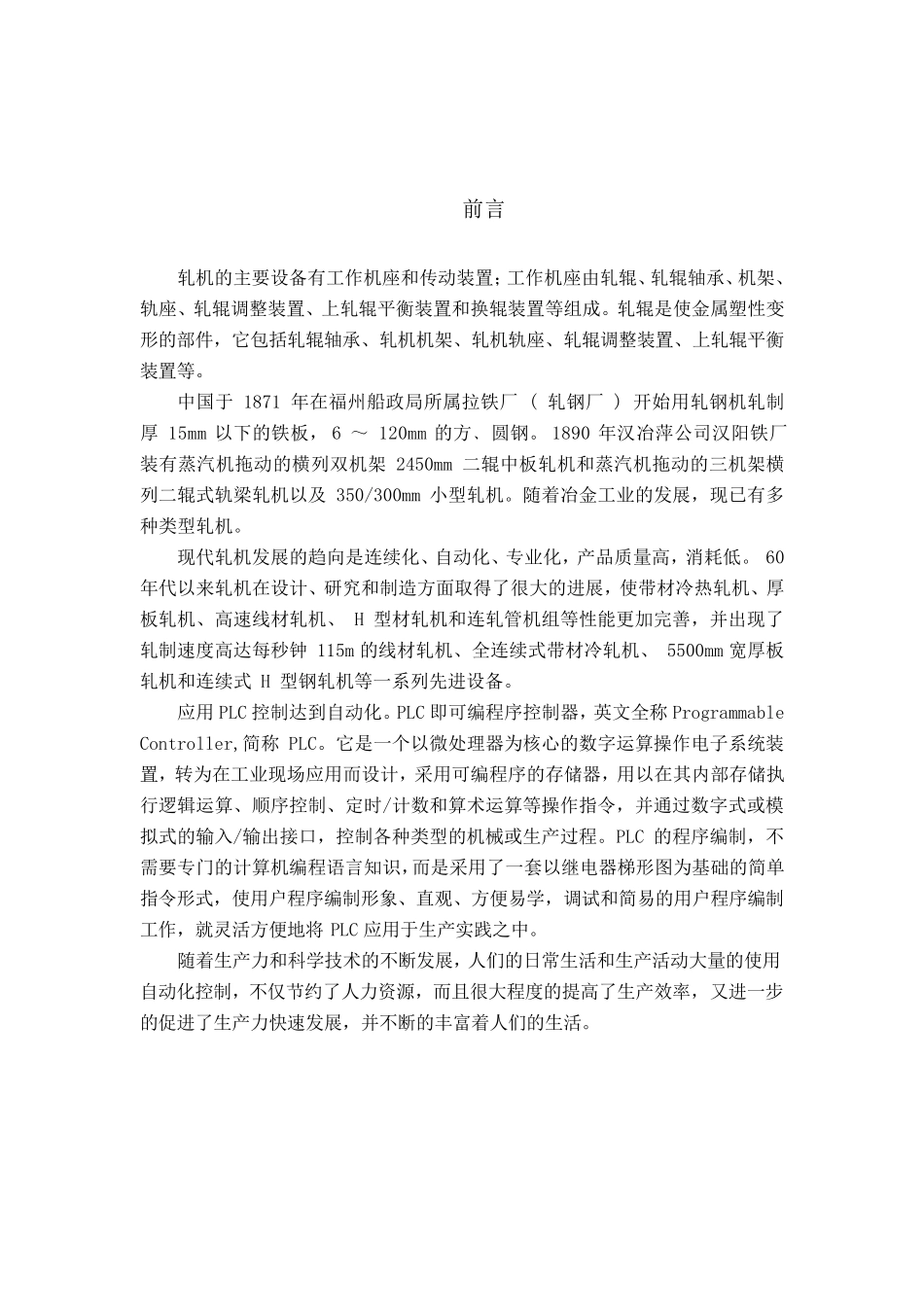

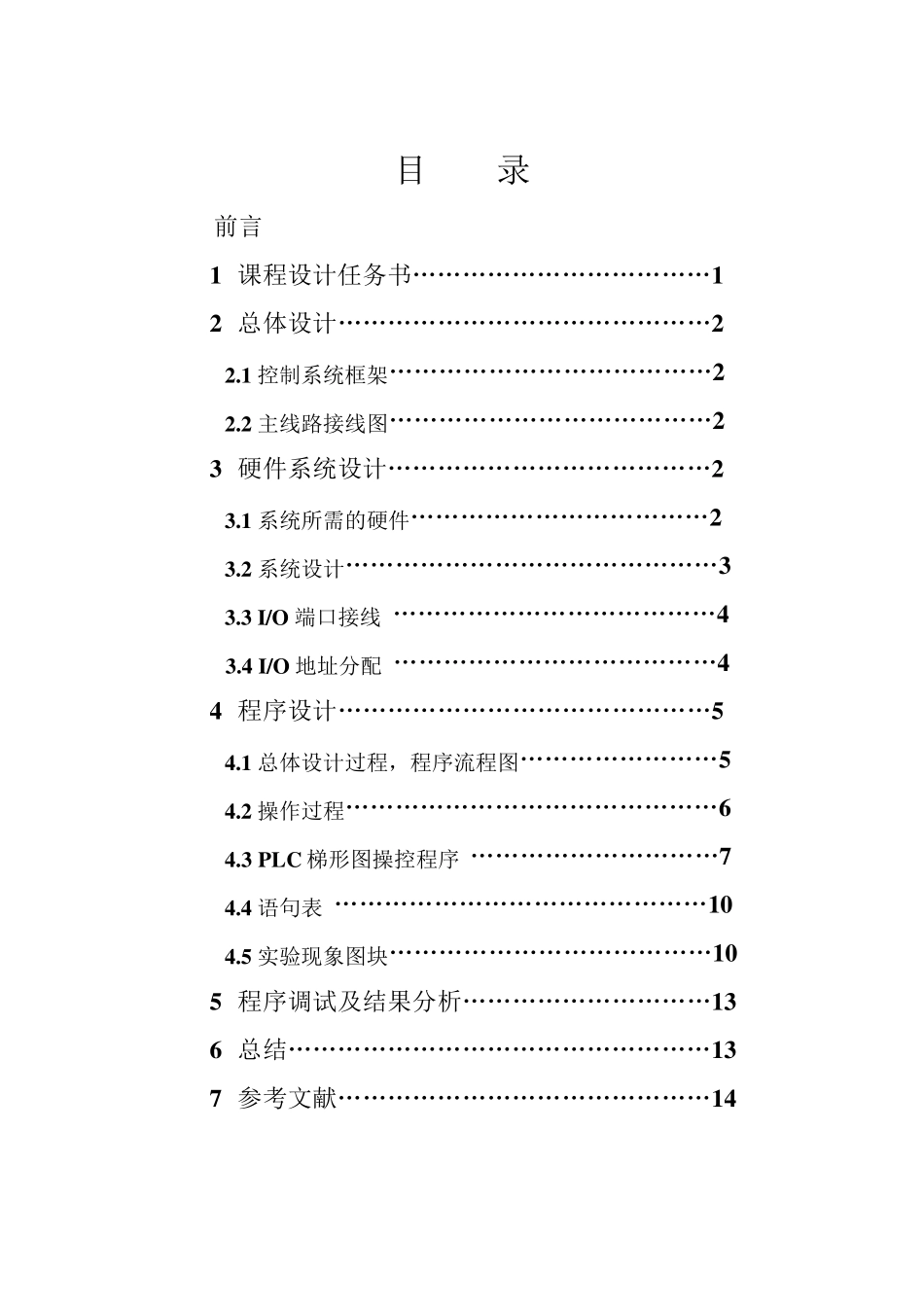

课 程 设 计 报 告 书 所属课程名称 机电传动控制（含PLC） 题 目 轧钢机控制系统 分 院 机电学院 专 业、班 级 机械设计制造及其自动化 学 号 学 生 姓 名 指 导 教 师 成绩： 目 录 前言 1 课程设计任务书………………………………1 2 总体设计………………………………………2 2.1 控制系统框架…………………………………2 2.2 主线路接线图…………………………………2 3 硬件系统设计…………………………………2 3.1 系统所需的硬件………………………………2 3.2 系统设计………………………………………3 3.3 I/O 端口接线 …………………………………4 3.4 I/O 地址分配 …………………………………4 4 程序设计………………………………………5 4.1 总体设计过程，程序流程图……………………5 4.2 操作过程………………………………………6 4.3 PLC 梯形图操控程序 …………………………7 4.4 语句表 ………………………………………10 4.5 实验现象图块…………………………………10 5 程序调试及结果分析…………………………13 6 总结……………………………………………13 7 参考文献………………………………………14 前言 轧机的主要设备有工作机座和传动装置；工作机座由轧辊、轧辊轴承、机架、轨座、轧辊调整装置、上轧辊平衡装置和换辊装置等组成。轧辊是使金属塑性变形的部件，它包括轧辊轴承、轧机机架、轧机轨座、轧辊调整装置、上轧辊平衡装置等。 中国于 1871 年在福州船政局所属拉铁厂 ( 轧钢厂 ) 开始用轧钢机轧制厚 15mm 以下的铁板， 6 ～ 120mm 的方﹑圆钢。 1890 年汉冶萍公司汉阳铁厂装有蒸汽机拖动的横列双机架 2450mm 二辊中板轧机和蒸汽机拖动的三机架横列二辊式轨梁轧机以及 350/300mm 小型轧机。随着冶金工业的发展，现已有多种类型轧机。 现代轧机发展的趋向是连续化、自动化、专业化，产品质量高，消耗低。 60 年代以来轧机在设计、研究和制造方面取得了很大的进展，使带材冷热轧机、厚板轧机、高速线材轧机、 H 型材轧机和连轧管机组等性能更加完善，并出现了轧制速度高达每秒钟 115m 的线材轧机、全连续式带材冷轧机、 5500mm 宽厚板轧机和连续式 H 型钢轧机等一系列先进设备。 应用 PLC 控制达到 自动化。PLC 即 可 编 程 序 控制器 ，英 文 全称 Programmable Controlle...
