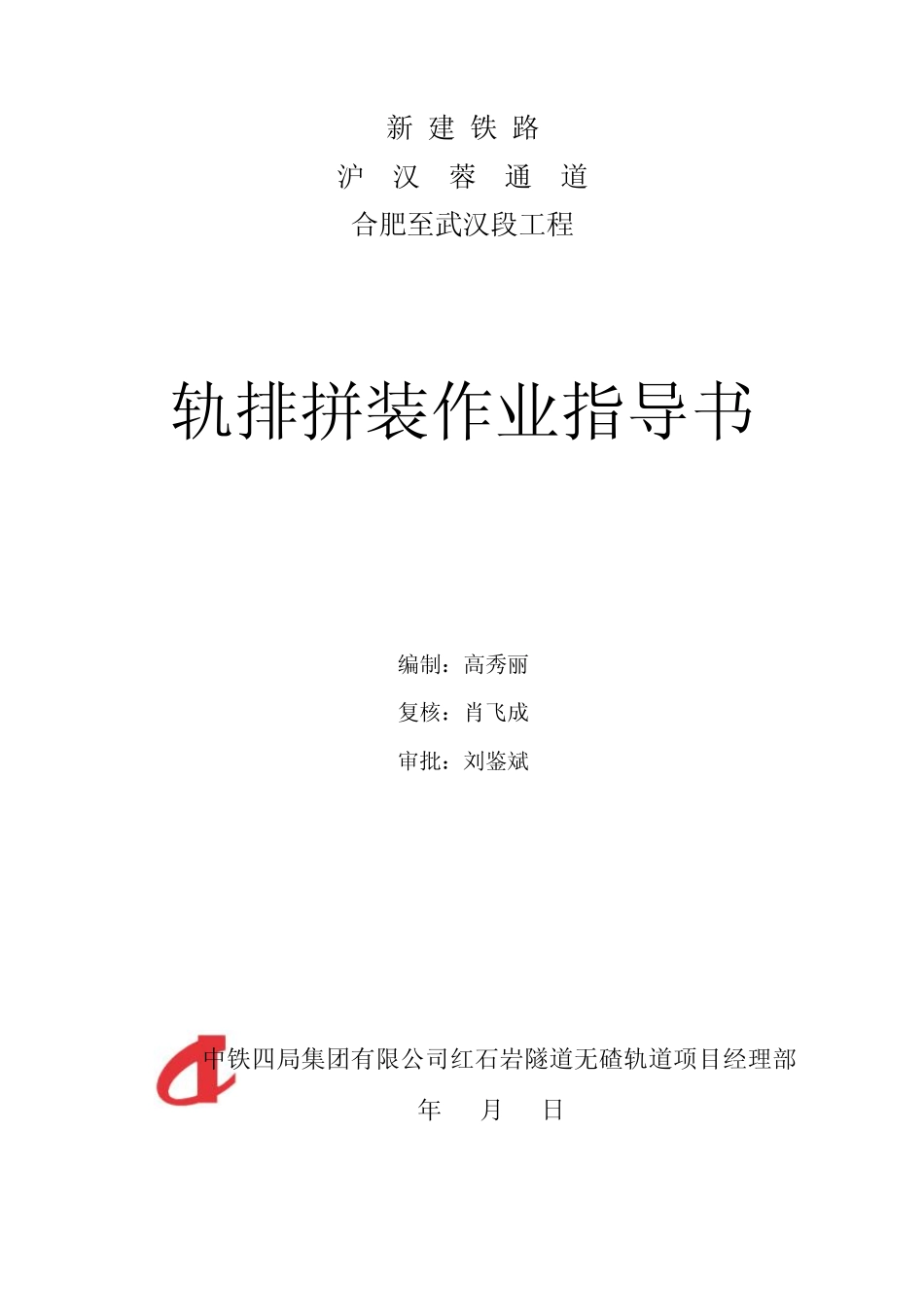

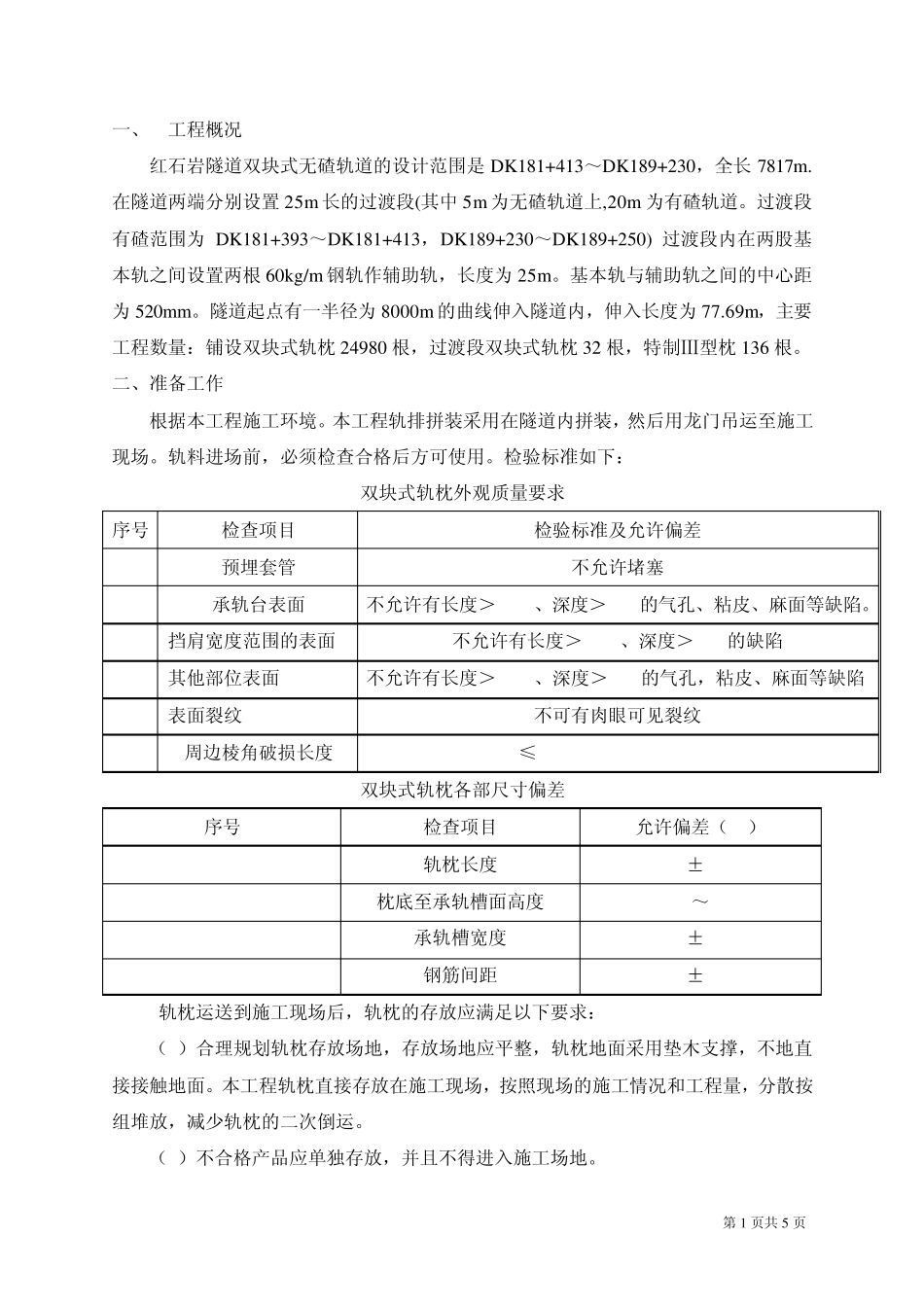

新 建 铁 路 沪 汉 蓉 通 道 合肥至武汉段工程 轨排拼装作业指导书 编制：高秀丽 复核：肖飞成 审批：刘鉴斌 中铁四局集团有限公司红石岩隧道无碴轨道项目经理部 2007年 11月 10日 第 1 页共 5 页 一、 工程概况 红石岩隧道双块式无碴轨道的设计范围是 DK181+413～DK189+230，全长 7817m .在隧道两端分别设置 25m 长的过渡段(其中 5m 为无碴轨道上,20m 为有碴轨道。过渡段有碴范围为 DK181+393～DK181+413，DK189+230～DK189+250) 过渡段内在两股基本轨之间设置两根 60kg/m 钢轨作辅助轨，长度为 25m 。基本轨与辅助轨之间的中心距为 520m m 。隧道起点有一半径为 8000m 的曲线伸入隧道内，伸入长度为 77.69m ，主要工程数量：铺设双块式轨枕 24980 根，过渡段双块式轨枕 32 根，特制Ⅲ型枕 136 根。 二、准备工作 根据本工程施工环境。本工程轨排拼装采用在隧道内拼装，然后用龙门吊运至施工现场。轨料进场前，必须检查合格后方可使用。检验标准如下： 双块式轨枕外观质量要求 序号 检查项目 检验标准及允许偏差 1 预埋套管 不允许堵塞 2 承轨台表面 不允许有长度＞10mm、深度＞2mm的气孔、粘皮、麻面等缺陷。 3 挡肩宽度范围的表面 不允许有长度＞10mm、深度＞2mm的缺陷 4 其他部位表面 不允许有长度＞50mm、深度＞5mm的气孔，粘皮、麻面等缺陷 5 表面裂纹 不可有肉眼可见裂纹 6 周边棱角破损长度 ≤50mm 双块式轨枕各部尺寸偏差 序号 检查项目 允许偏差（mm） 1 轨枕长度 ±5 2 枕底至承轨槽面高度 +5～-3 3 承轨槽宽度 ±2 4 钢筋间距 ±3 轨枕运送到施工现场后，轨枕的存放应满足以下要求： （1）合理规划轨枕存放场地，存放场地应平整，轨枕地面采用垫木支撑，不地直接接触地面。本工程轨枕直接存放在施工现场，按照现场的施工情况和工程量，分散按组堆放，减少轨枕的二次倒运。 （2）不合格产品应单独存放，并且不得进入施工场地。 第 2 页共 5 页 （3）轨枕存放和运输应水平放置（轨面向上），存放时以 5根为一层，每层不得超过 6根，并捆绑为一体，层间承轨槽处应垫以小方木，方木高度不低于预埋件高度，各层垫木位置应上下对齐。 （4）轨枕存放过程中，应保持预埋螺栓表面或预埋套管内清洁，可用橡胶套或木塞密封。 三、轨排拼装 1、双块式轨枕轨排拼装技术要求 本工程为双线，设置异形板的位置在隧道的入口和出口处，左右...
