轮胎橡胶含量VIP专享VIP免费

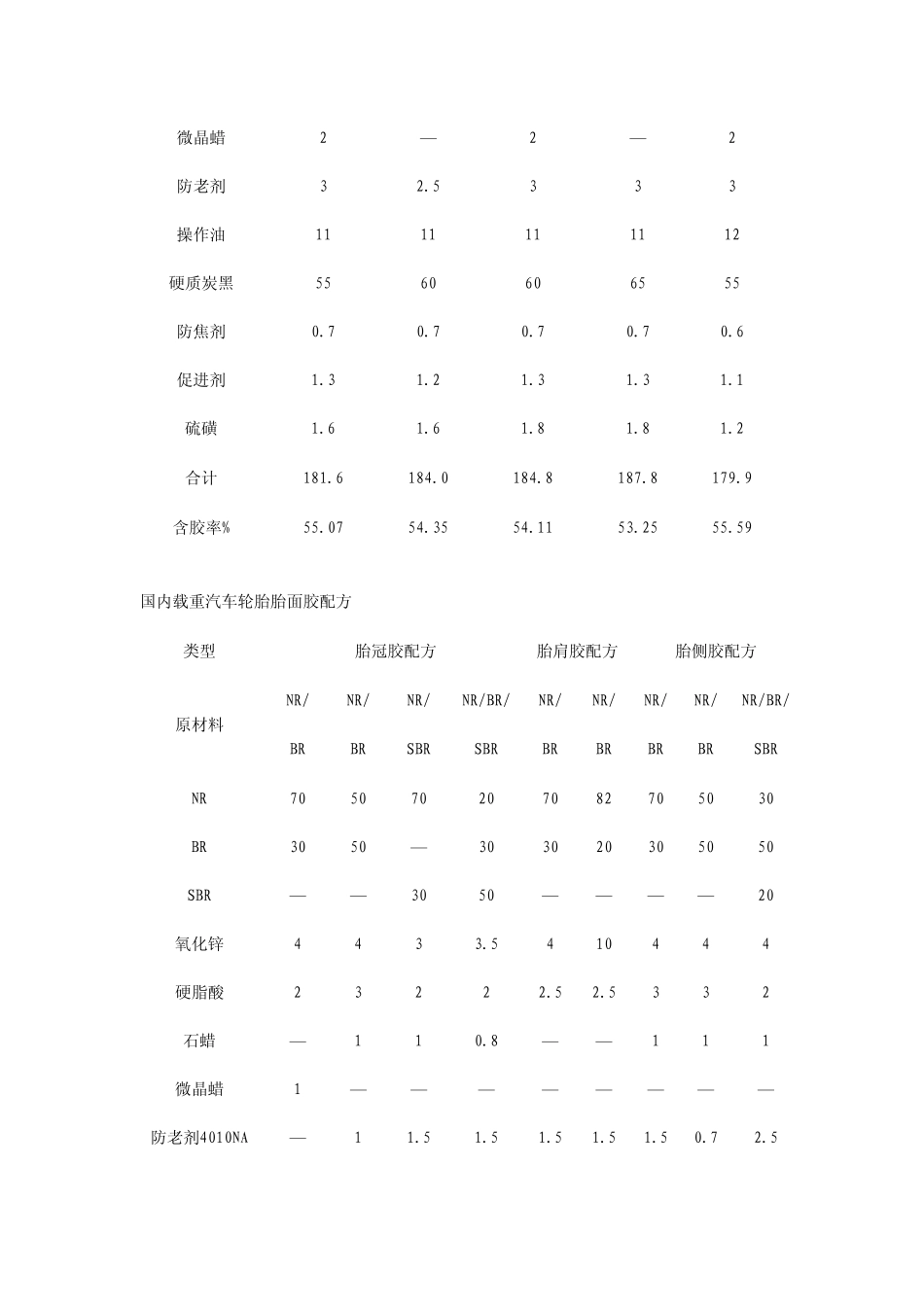

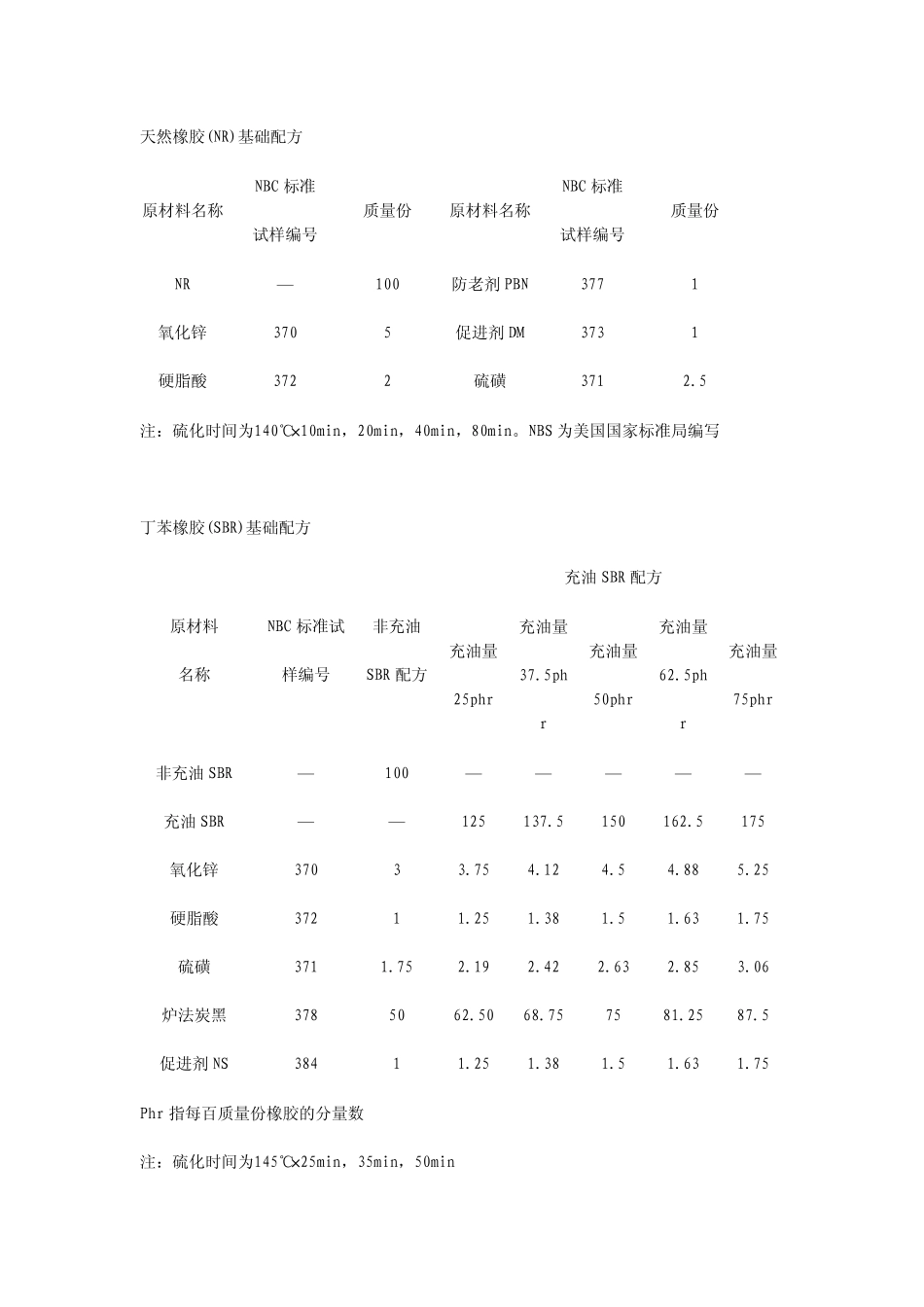

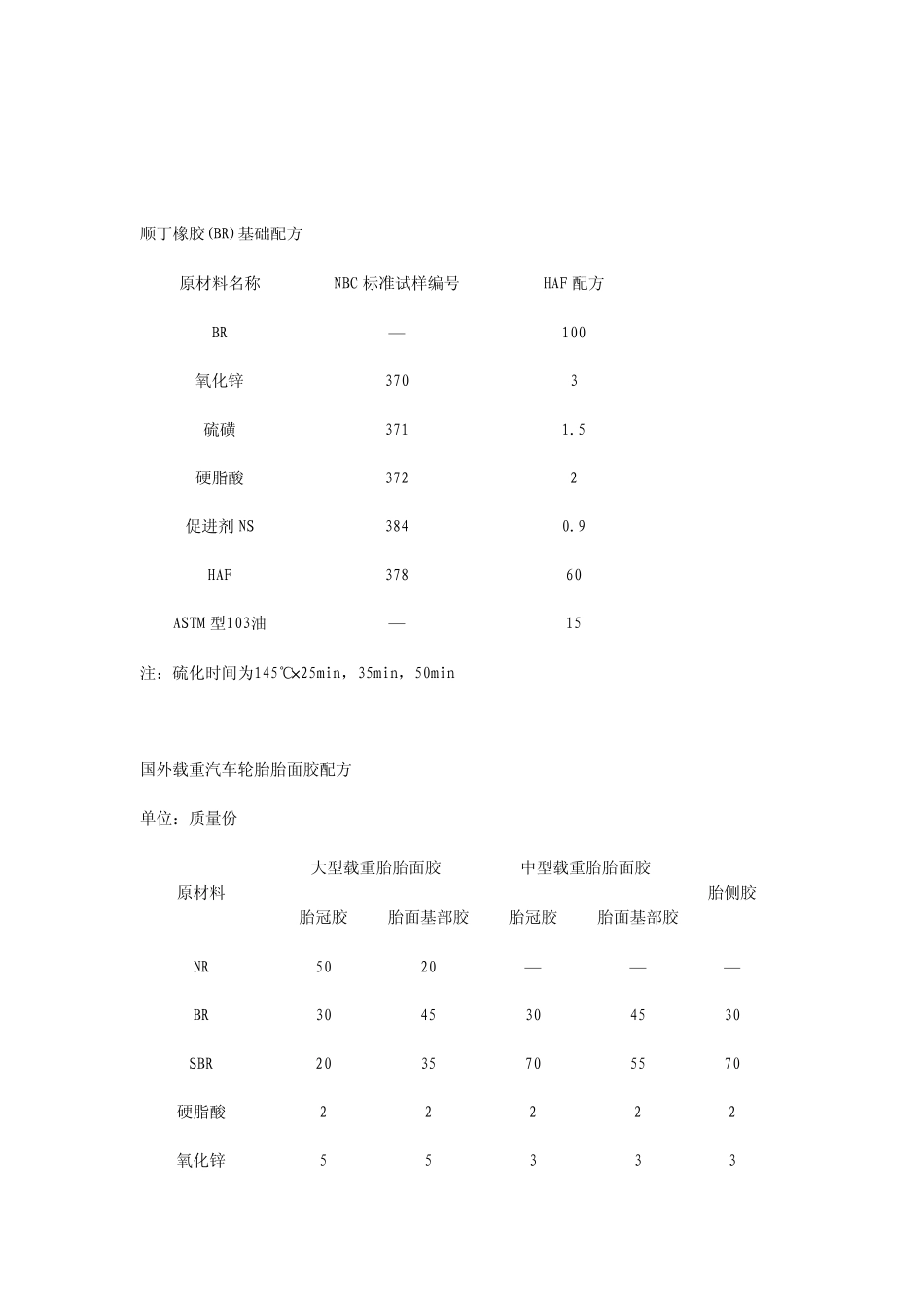

天然橡胶(NR)基础配方 原材料名称 NBC 标准 试样编号 质量份 原材料名称 NBC 标准 试样编号 质量份 NR 氧化锌 硬脂酸 — 370 372 100 5 2 防老剂PBN 促进剂DM 硫磺 377 373 371 1 1 2.5 注：硫化时间为140℃×10min，20min，40min，80min。NBS 为美国国家标准局编写 丁苯橡胶(SBR)基础配方 原材料 名称 NBC 标准试样编号 非充油SBR 配方 充油 SBR 配方 充油量25phr 充油量37.5phr 充油量50phr 充油量62.5phr 充油量75phr 非充油 SBR 充油 SBR 氧化锌 硬脂酸 硫磺 炉法炭黑 促进剂NS — — 370 372 371 378 384 100 — 3 1 1.75 50 1 — 125 3.75 1.25 2.19 62.50 1.25 — 137.5 4.12 1.38 2.42 68.75 1.38 — 150 4.5 1.5 2.63 75 1.5 — 162.5 4.88 1.63 2.85 81.25 1.63 — 175 5.25 1.75 3.06 87.5 1.75 Phr 指每百质量份橡胶的分量数 注：硫化时间为145℃×25min，35min，50min 顺丁橡胶(BR)基础配方 原材料名称 NBC 标准试样编号 HAF 配方 BR 氧化锌 硫磺 硬脂酸 促进剂NS HAF ASTM 型103油 — 370 371 372 384 378 — 100 3 1.5 2 0.9 60 15 注：硫化时间为145℃×25min，35min，50min 国外载重汽车轮胎胎面胶配方 单位：质量份 原材料 大型载重胎胎面胶 中型载重胎胎面胶 胎侧胶 胎冠胶 胎面基部胶 胎冠胶 胎面基部胶 NR BR SBR 硬脂酸 氧化锌 50 30 20 2 5 20 45 35 2 5 — 30 70 2 3 — 45 55 2 3 — 30 70 2 3 微晶蜡 防老剂 操作油 硬质炭黑 防焦剂 促进剂 硫磺 2 3 11 55 0.7 1.3 1.6 — 2.5 11 60 0.7 1.2 1.6 2 3 11 60 0.7 1.3 1.8 — 3 11 65 0.7 1.3 1.8 2 3 12 55 0.6 1.1 1.2 合计 181.6 184.0 184.8 187.8 179.9 含胶率% 55.07 54.35 54.11 53.25 55.59 国内载重汽车轮胎胎面胶配方 类型 胎冠胶配方 胎肩胶配方 胎侧胶配方 原材料 NR/ BR NR/ BR NR/ SBR NR/BR/ SBR NR/ BR NR/ BR NR/ BR NR/ BR NR/BR/ SBR NR BR SBR 氧化锌 硬脂酸 石蜡 微晶蜡 防老剂4010NA 70 30 — 4 2 — 1 — 50 50 — 4 3 1 — 1 70 — 30 3 2 1 — 1.5 20 30 50 3.5 2 0.8 — 1.5 70 30 — 4 2.5 — — 1.5 82 20 — 10 2...
