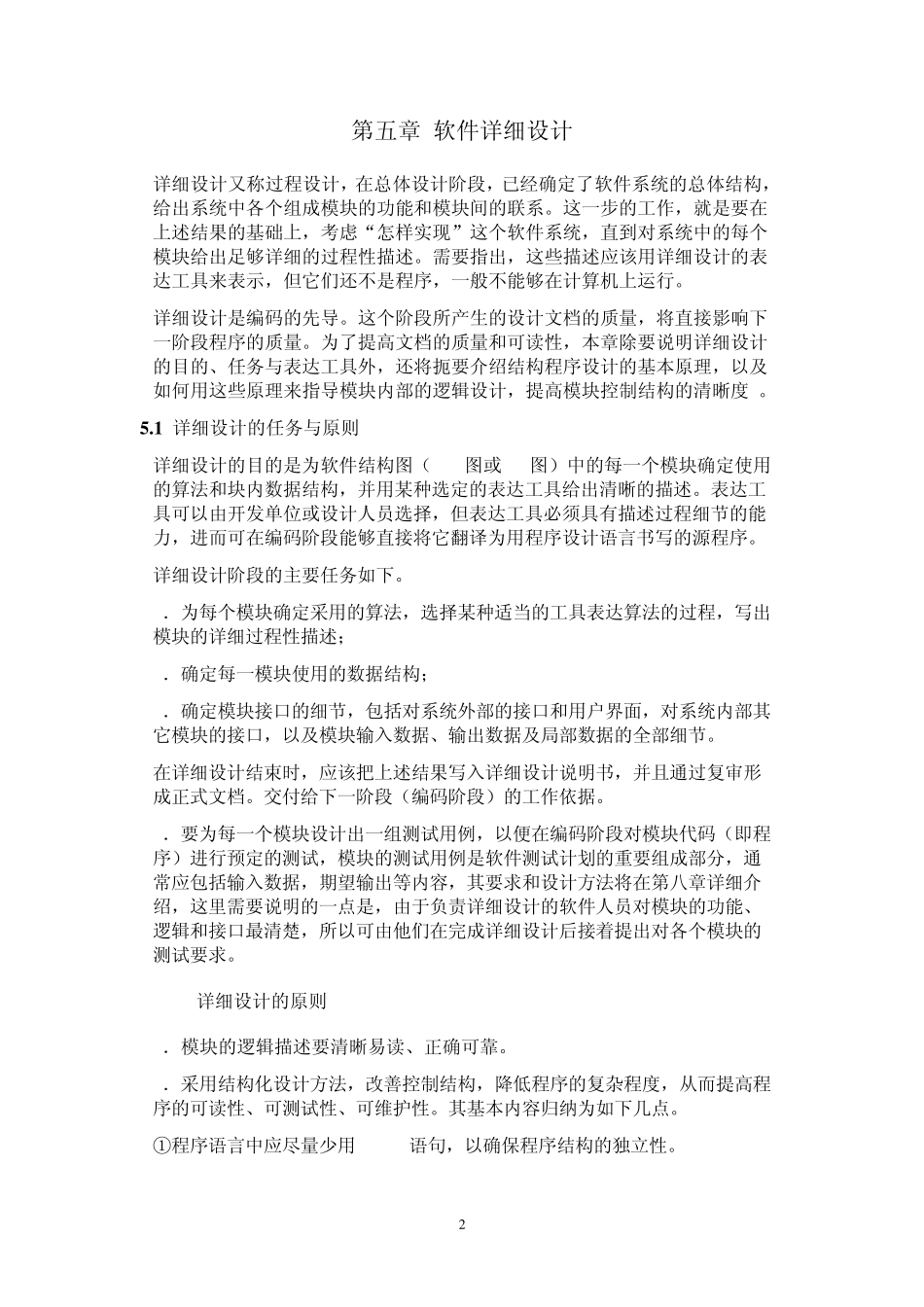

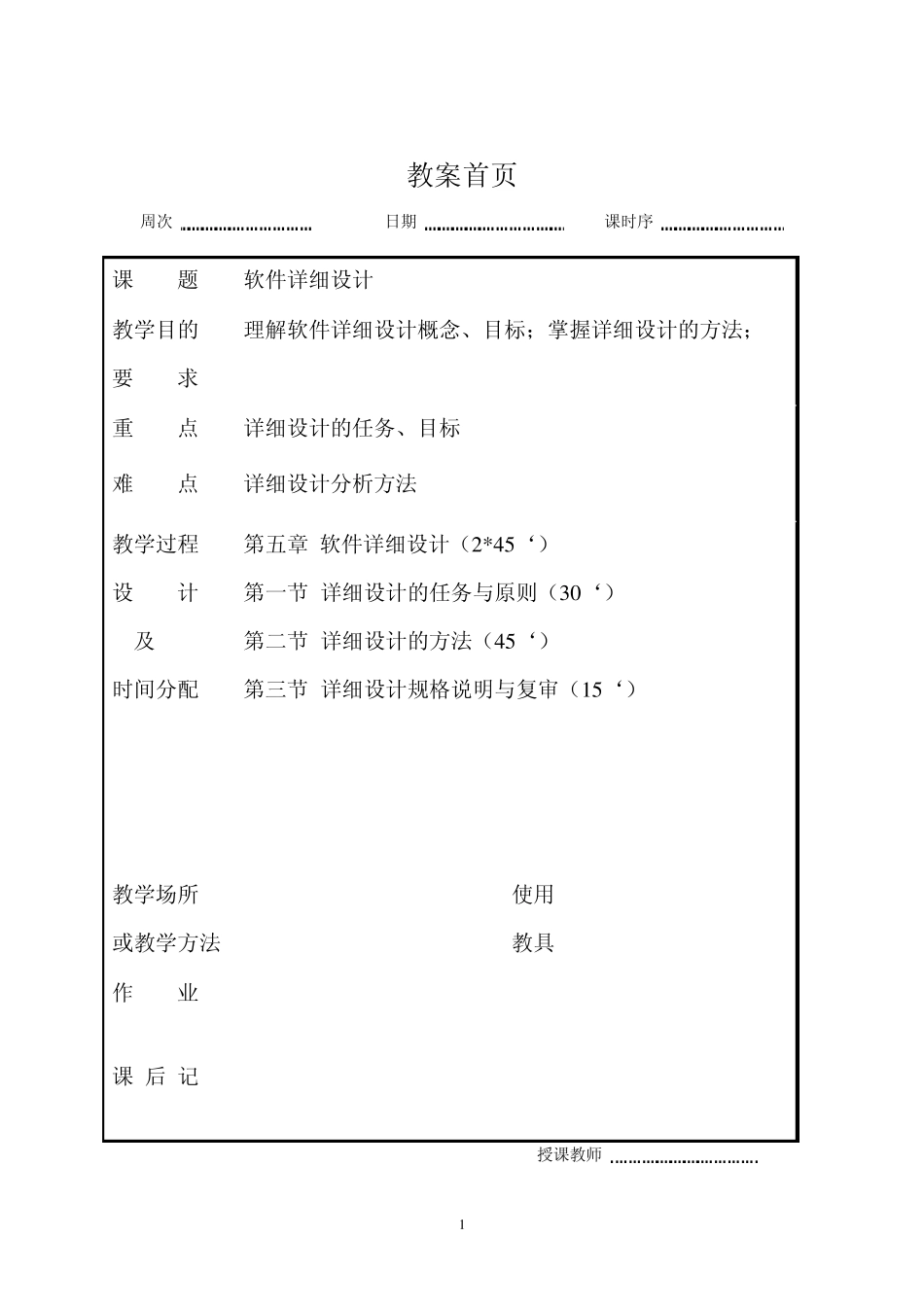

1 教案首页 周次 日期 课时序 课 题 软件详细设计 教学目的 要 求 理解软件详细设计概念、目标；掌握详细设计的方法； 重 点 详细设计的任务、目标 难 点 详细设计分析方法 教学过程 设 计 及 时间分配 第五章 软件详细设计（2 * 4 5 ‘） 第一节 详细设计的任务与原则（3 0 ‘） 第二节 详细设计的方法（4 5 ‘） 第三节 详细设计规格说明与复审（1 5 ‘） 教学场所 或教学方法 使用 教具 作 业 课 后 记 授课教师 2 第五章 软件详细设计 详细设计又称过程设计，在总体设计阶段，已经确定了软件系统的总体结构，给出系统中各个组成模块的功能和模块间的联系。这一步的工作，就是要在上述结果的基础上，考虑“怎样实现”这个软件系统，直到对系统中的每个模块给出足够详细的过程性描述。需要指出，这些描述应该用详细设计的表达工具来表示，但它们还不是程序，一般不能够在计算机上运行。 详细设计是编码的先导。这个阶段所产生的设计文档的质量，将直接影响下一阶段程序的质量。为了提高文档的质量和可读性，本章除要说明详细设计的目的、任务与表达工具外，还将扼要介绍结构程序设计的基本原理，以及如何用这些原理来指导模块内部的逻辑设计，提高模块控制结构的清晰度 。 5 .1 详细设计的任务与原则 详细设计的目的是为软件结构图（ SC图或 HC图）中的每一个模块确定使用的算法和块内数据结构，并用某种选定的表达工具给出清晰的描述。表达工具可以由开发单位或设计人员选择，但表达工具必须具有描述过程细节的能力，进而可在编码阶段能够直接将它翻译为用程序设计语言书写的源程序。 详细设计阶段的主要任务如下。 1．为每个模块确定采用的算法，选择某种适当的工具表达算法的过程，写出模块的详细过程性描述； 2．确定每一模块使用的数据结构； 3．确定模块接口的细节，包括对系统外部的接口和用户界面，对系统内部其它模块的接口，以及模块输入数据、输出数据及局部数据的全部细节。 在详细设计结束时，应该把上述结果写入详细设计说明书，并且通过复审形成正式文档。交付给下一阶段（编码阶段）的工作依据。 4．要为每一个模块设计出一组测试用例，以便在编码阶段对模块代码（即程序）进行预定的测试，模块的测试用例是软件测试计划的重要组成部分，通常应包括输入数据，期望输出等内容，其要求和设计方法将在第八章详细介绍，这里需要说明的一点是，由于负责详细设计...
