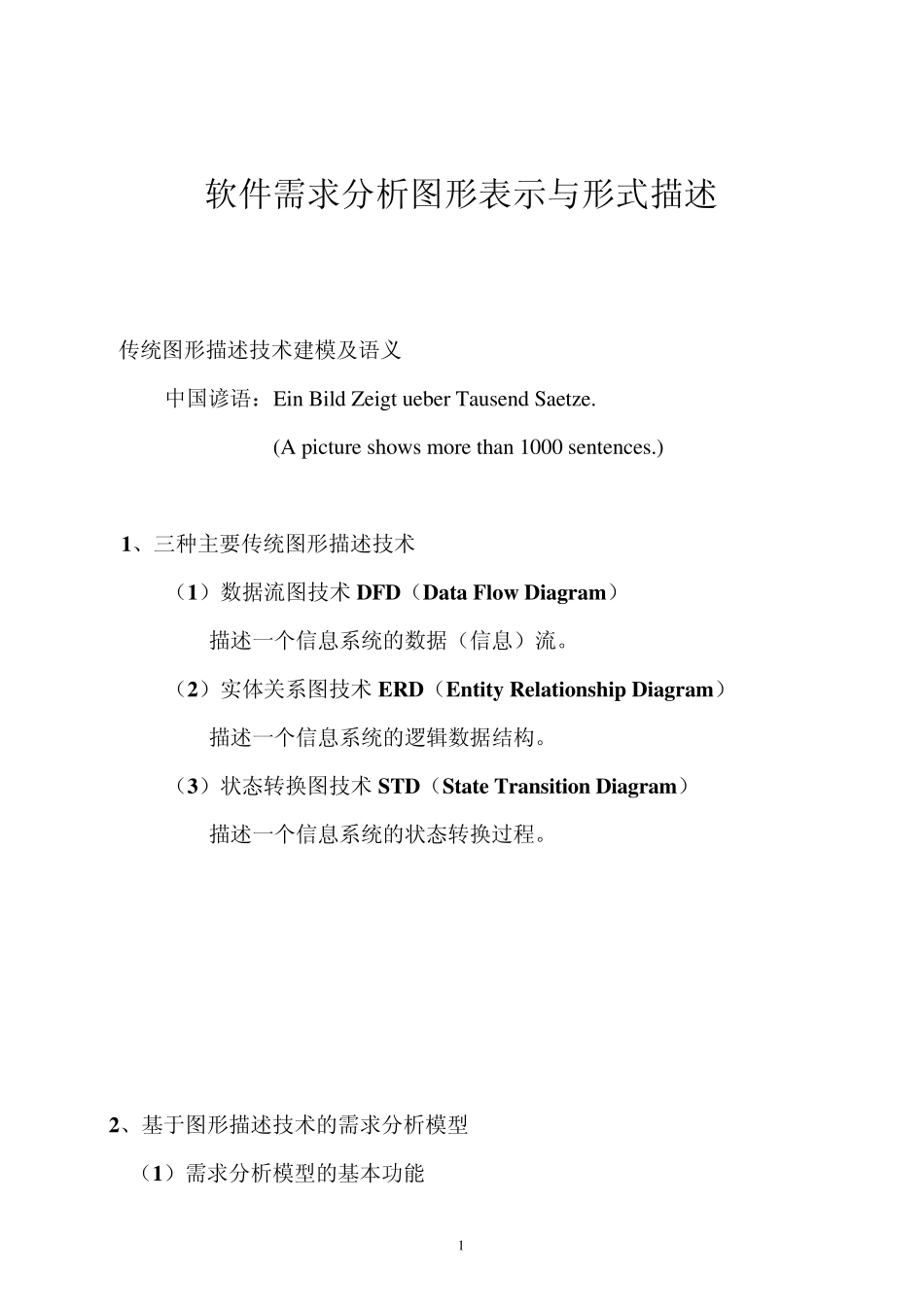

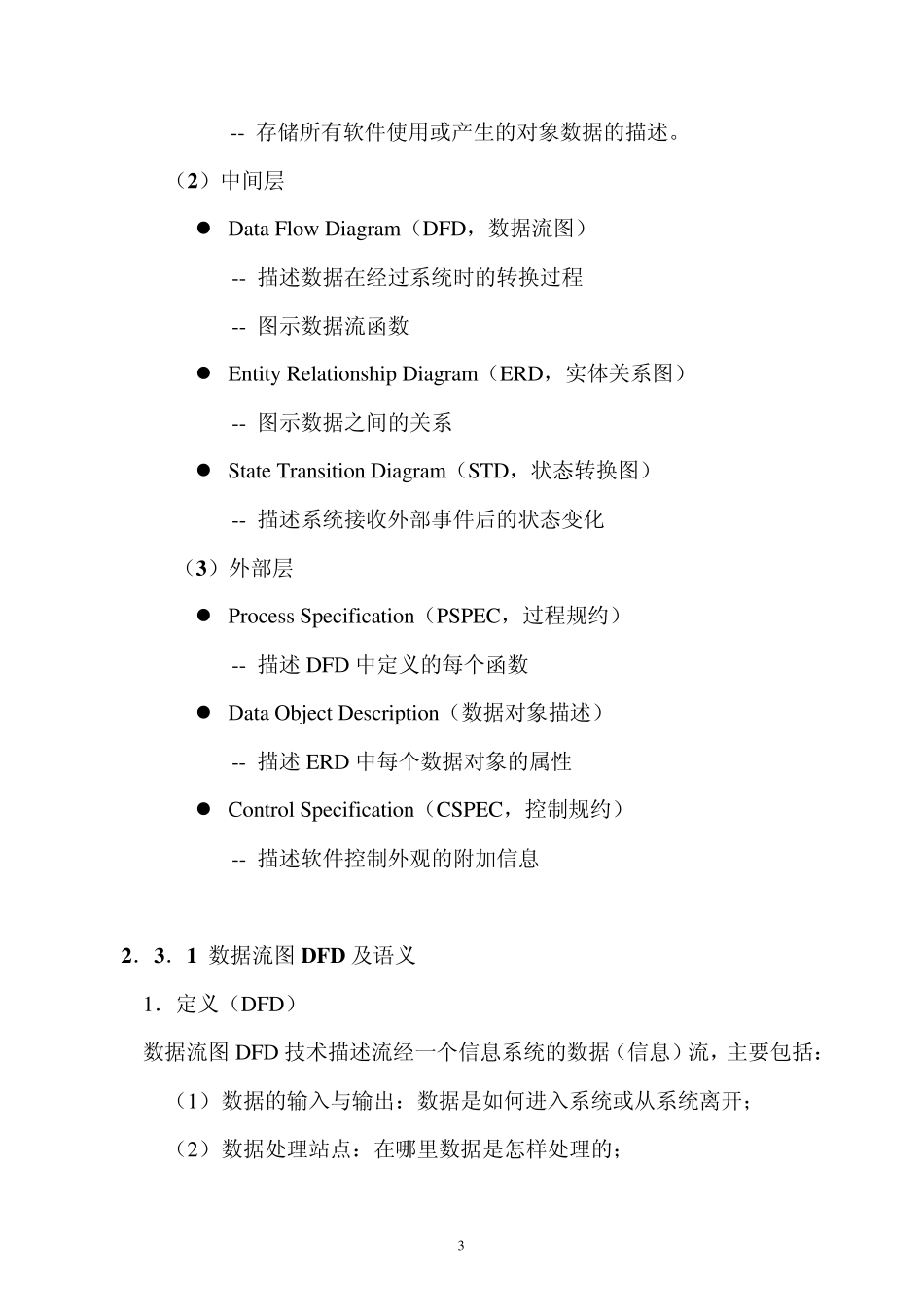

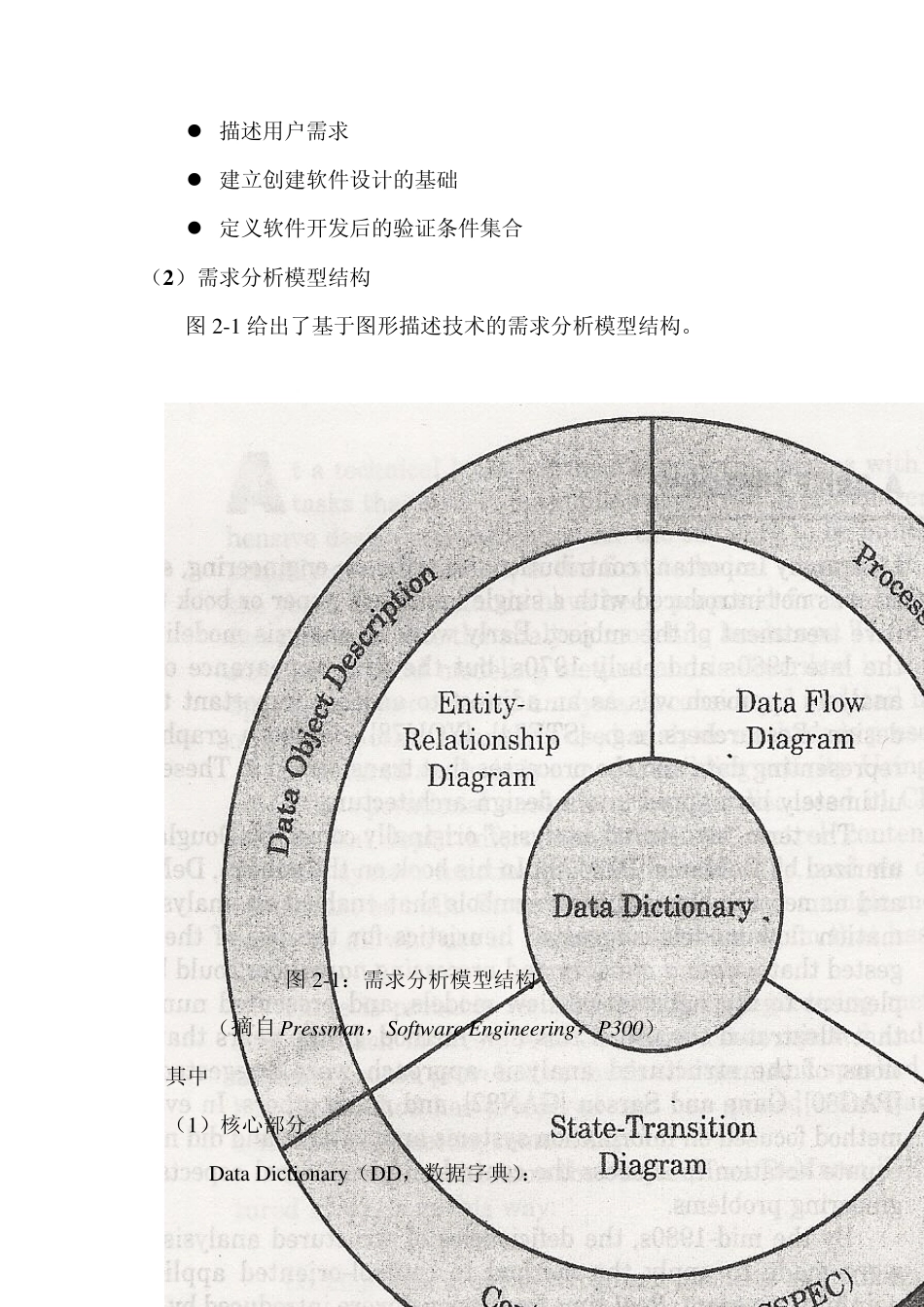

1 软件需求分析图形表示与形式描述 传统图形描述技术建模及语义 中国谚语：Ein Bild Zeigt ueber Tausend Saetze. (A picture shows more than 1000 sentences.) 1、三种主要传统图形描述技术 （1）数据流图技术DFD（Data Flow Diagram） 描述一个信息系统的数据（信息）流。 （2）实体关系图技术ERD（Entity Relationship Diagram） 描述一个信息系统的逻辑数据结构。 （3）状态转换图技术STD（State Transition Diagram） 描述一个信息系统的状态转换过程。 2、基于图形描述技术的需求分析模型 （1）需求分析模型的基本功能 2  描述用户需求  建立创建软件设计的基础  定义软件开发后的验证条件集合 （2） 需求分析模型结构 图2-1 给出了基于图形描述技术的需求分析模型结构。 图2-1：需求分析模型结构 （摘自Pressman，Softw are Engineering，P300） 其中 （1）核心部分 Data Dictionary （DD，数据字典）： 3 -- 存储所有软件使用或产生的对象数据的描述。 （2）中间层  Data Flow Diagram（DFD，数据流图） -- 描述数据在经过系统时的转换过程 -- 图示数据流函数  Entity Relationship Diagram（ERD，实体关系图） -- 图示数据之间的关系  State Transition Diagram（STD，状态转换图） -- 描述系统接收外部事件后的状态变化 （3）外部层  Process Specification（PSPEC，过程规约） -- 描述DFD 中定义的每个函数  Data Object Description（数据对象描述） -- 描述ERD 中每个数据对象的属性  Control Specification（CSPEC，控制规约） -- 描述软件控制外观的附加信息 2．3．1 数据流图 DFD 及语义 1．定义（DFD） 数据流图 DFD 技术描述流经一个信息系统的数据（信息）流，主要包括： （1） 数据的输入与输出：数据是如何进入系统或从系统离开； （2） 数据处理站点：在哪里数据是怎样处理的； 4 （3） 存储单元：数据是在哪里存储的。 2．定义（DFD 符号） ：数据（信息）的源点/终点 ：数据（信息）加工或逻辑处理 ：数据（信息）存储 ：数据（信息）流 3．实例研究：汽车租赁数据流图 （1）一个汽车租赁数据流图 Eu Rent DFD 见图 2-2。 图 2-2：Eu Rent DFD （摘自Haggenmueller, Wirsing: Methoden der Softw are-Entw icklung, P29） 图中 Ku nde：用户或汽车租赁者 ...
