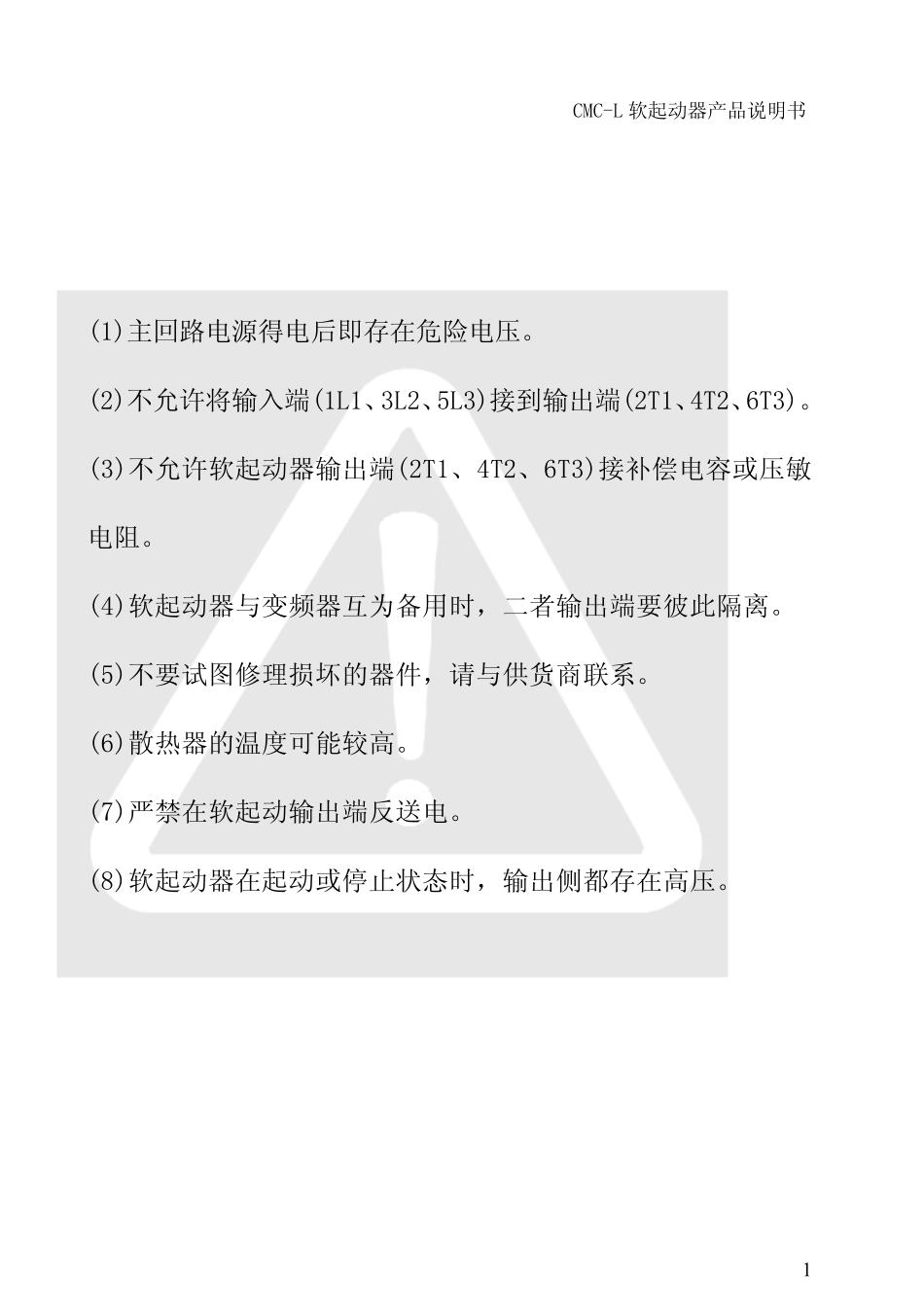

1 CMC-L 软起动器产品说明书 安全注意事项 (1)主回路电源得电后即存在危险电压。 (2)不允许将输入端(1L1、3L2、5L3)接到输出端(2T1、4T2、6T3)。 (3)不允许软起动器输出端(2T1、4T2、6T3)接补偿电容或压敏电阻。 (4)软起动器与变频器互为备用时，二者输出端要彼此隔离。 (5)不要试图修理损坏的器件，请与供货商联系。 (6)散热器的温度可能较高。 (7)严禁在软起动输出端反送电。 (8)软起动器在起动或停止状态时，输出侧都存在高压。 2 目录--------------------------------------------------------------------------------02--03 前言-------------------------------------------------------------------------------------0 4 一、 CMC-L软起动器的作用及特点-----------------------------------------------0 5 1 .1 作用--------------------------------------------------------------------------0 5 1 .2 特点---------------------------------------------------------------------0 5 --0 6 二、 收货检查--------------------------------------------------------------------0 6 --0 7 三、 使用条件及安装----------------------------------------------------------------0 7 3 .1 使用条件---------------------------- ----------------------------------0 7 --0 8 3 .2 安装方向-------------------------------------------------------------------0 8 3 .3 安装空间-------------------------------------------------------------------0 8 3 .4 电路安装-------------------------------------------------------------------0 8 四、 电路连接-------------------------------------------------------------------------0 9 4 .1 基本接线原理图----------------------------------------------------------0 9 4 .2 基本接线示意图----------------------------------------------------------1 0 4 .3 典型应用接线图----------------------------------------------------------1 1 4 .4 端子说明---------------------------------------------------------------1 1 --1 2 五、 显示及操作说明----------------------------------------------------------------1 2 5 .1 面板示意图-----------------------------------...
