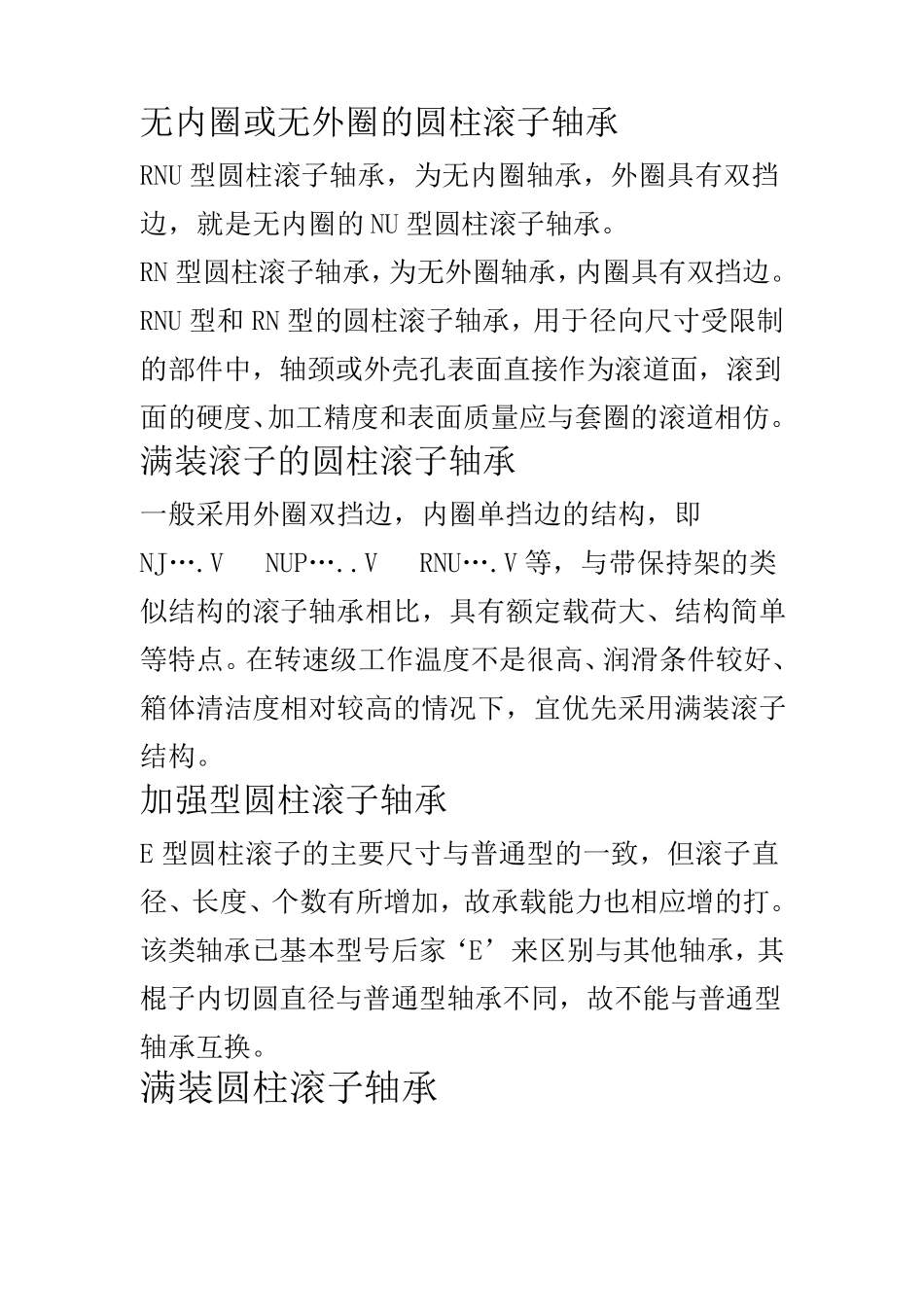

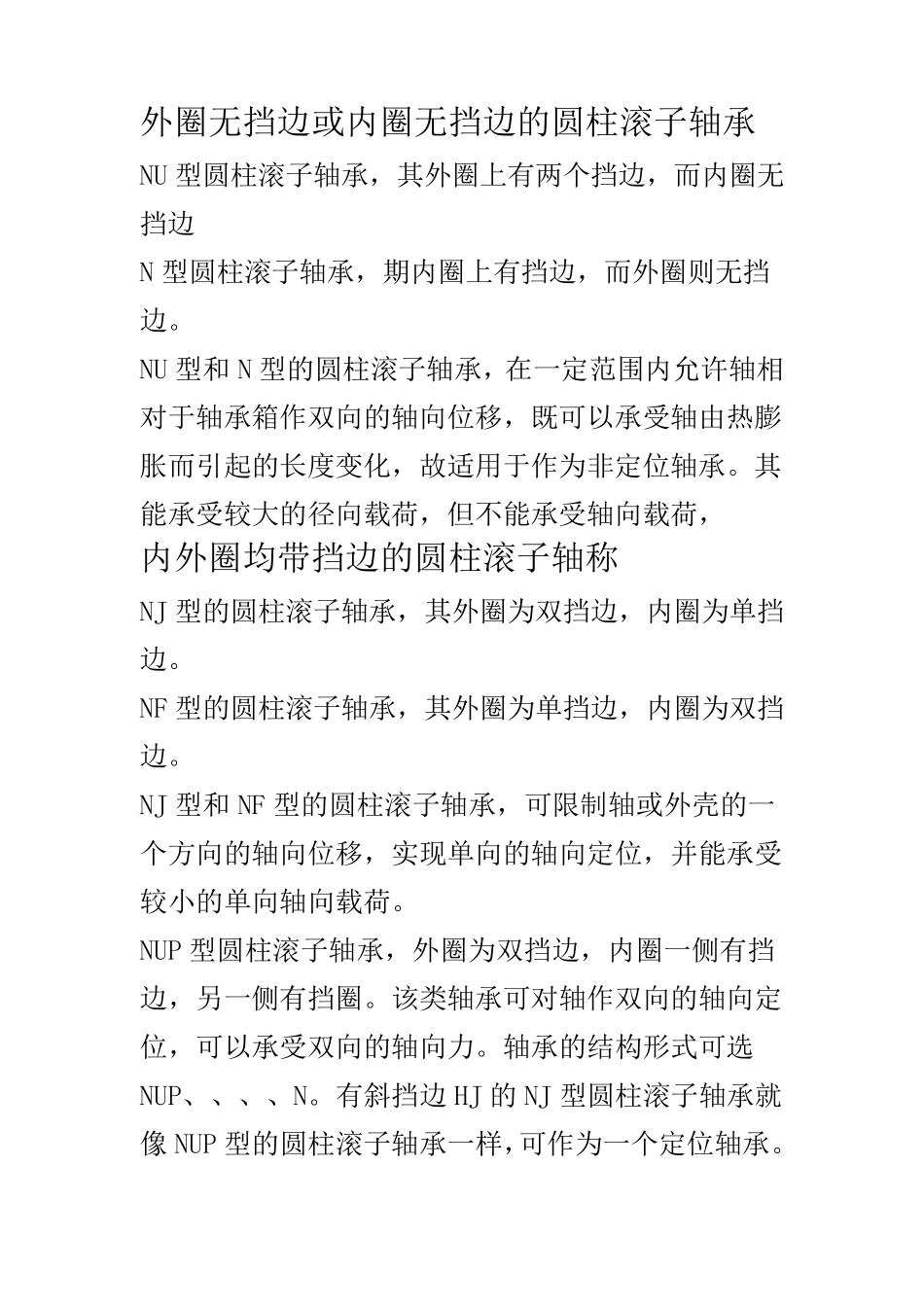

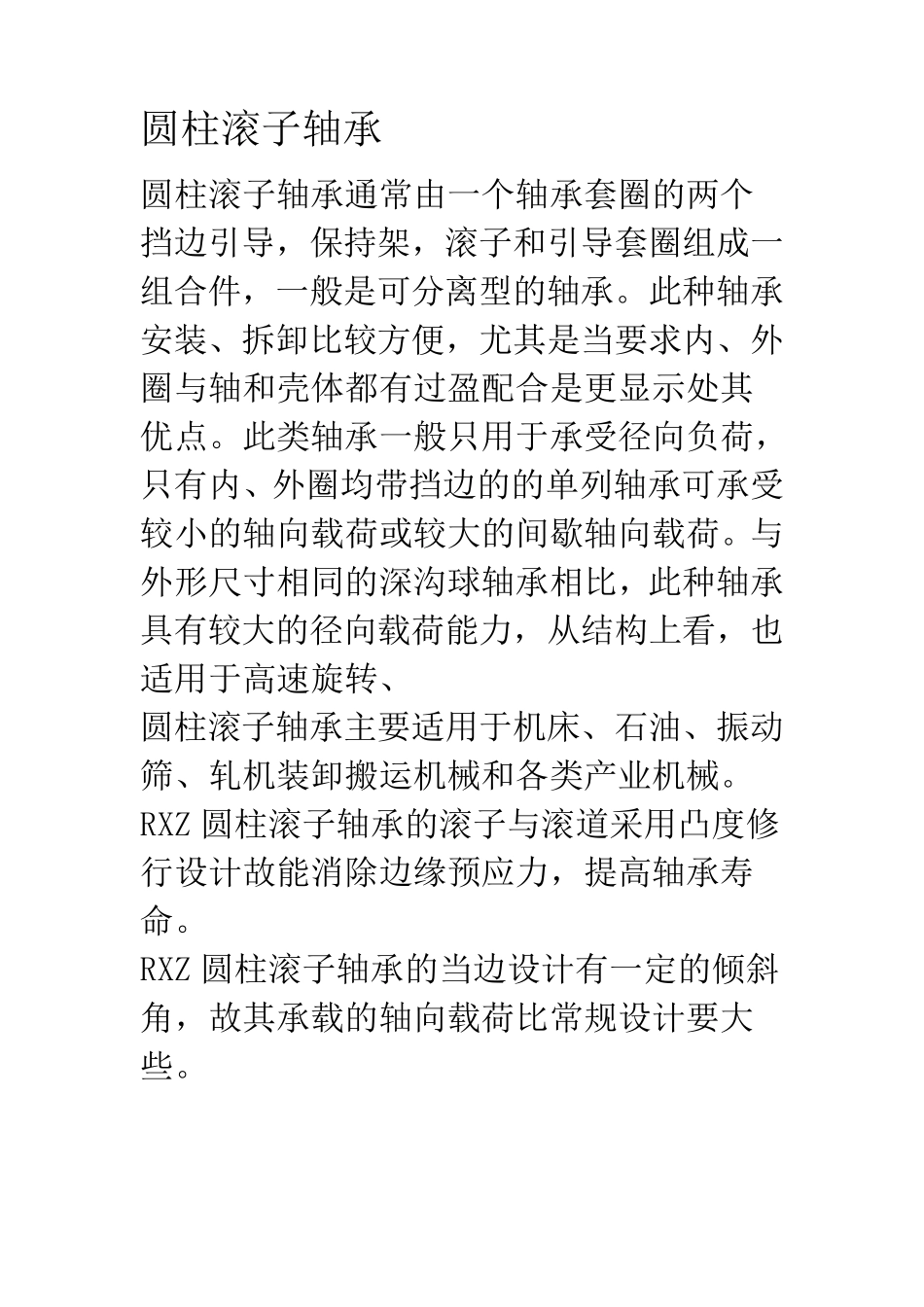

圆柱滚子轴承 圆柱滚子轴承通常由一个轴承套圈的两个挡边引导,保持架,滚子和引导套圈组成一组合件,一般是可分离型的轴承。此种轴承安装、拆卸比较方便,尤其是当要求内、外圈与轴和壳体都有过盈配合是更显示处其优点。此类轴承一般只用于承受径向负荷,只有内、外圈均带挡边的的单列轴承可承受较小的轴向载荷或较大的间歇轴向载荷。与外形尺寸相同的深沟球轴承相比,此种轴承具有较大的径向载荷能力,从结构上看,也适用于高速旋转、 圆柱滚子轴承主要适用于机床、石油、振动筛、轧机装卸搬运机械和各类产业机械。 RXZ 圆柱滚子轴承的滚子与滚道采用凸度修行设计故能消除边缘预应力,提高轴承寿命。 RXZ 圆柱滚子轴承的当边设计有一定的倾斜角,故其承载的轴向载荷比常规设计要大些。 外圈无挡边或内圈无挡边的圆柱滚子轴承 NU 型圆柱滚子轴承,其外圈上有两个挡边,而内圈无挡边 N 型圆柱滚子轴承,期内圈上有挡边,而外圈则无挡边。 NU 型和N 型的圆柱滚子轴承,在一定范围内允许轴相对于轴承箱作双向的轴向位移,既可以承受轴由热膨胀而引起的长度变化,故适用于作为非定位轴承。其能承受较大的径向载荷,但不能承受轴向载荷, 内外圈均带挡边的圆柱滚子轴称 NJ 型的圆柱滚子轴承,其外圈为双挡边,内圈为单挡边。 NF 型的圆柱滚子轴承,其外圈为单挡边,内圈为双挡边。 NJ 型和NF 型的圆柱滚子轴承,可限制轴或外壳的一个方向的轴向位移,实现单向的轴向定位,并能承受较小的单向轴向载荷。 NUP 型圆柱滚子轴承,外圈为双挡边,内圈一侧有挡边,另一侧有挡圈。该类轴承可对轴作双向的轴向定位,可以承受双向的轴向力。轴承的结构形式可选NUP、、、、N。有斜挡边HJ 的NJ 型圆柱滚子轴承就像 NUP 型的圆柱滚子轴承一样,可作为一个定位轴承。 无 内 圈 或 无 外 圈 的 圆 柱 滚 子 轴 承 RNU 型 圆 柱 滚 子 轴 承 , 为 无 内 圈 轴 承 , 外 圈 具 有 双 挡边 , 就 是 无 内 圈 的 NU 型 圆 柱 滚 子 轴 承 。 RN 型 圆 柱 滚 子 轴 承 , 为 无 外 圈 轴 承 , 内 圈 具 有 双 挡 边 。 RNU 型 和 RN 型 的 圆 柱 滚 子 轴 承 , 用 于 径 向 尺 寸 受 限 制的 部 件 中 , 轴 颈 或 外 壳 孔 表 面 直 接 作 为 滚 道 面 , 滚 到面 的 硬 度 、加 工 精 度 和 表 面...
