轴承型号表示方法VIP免费

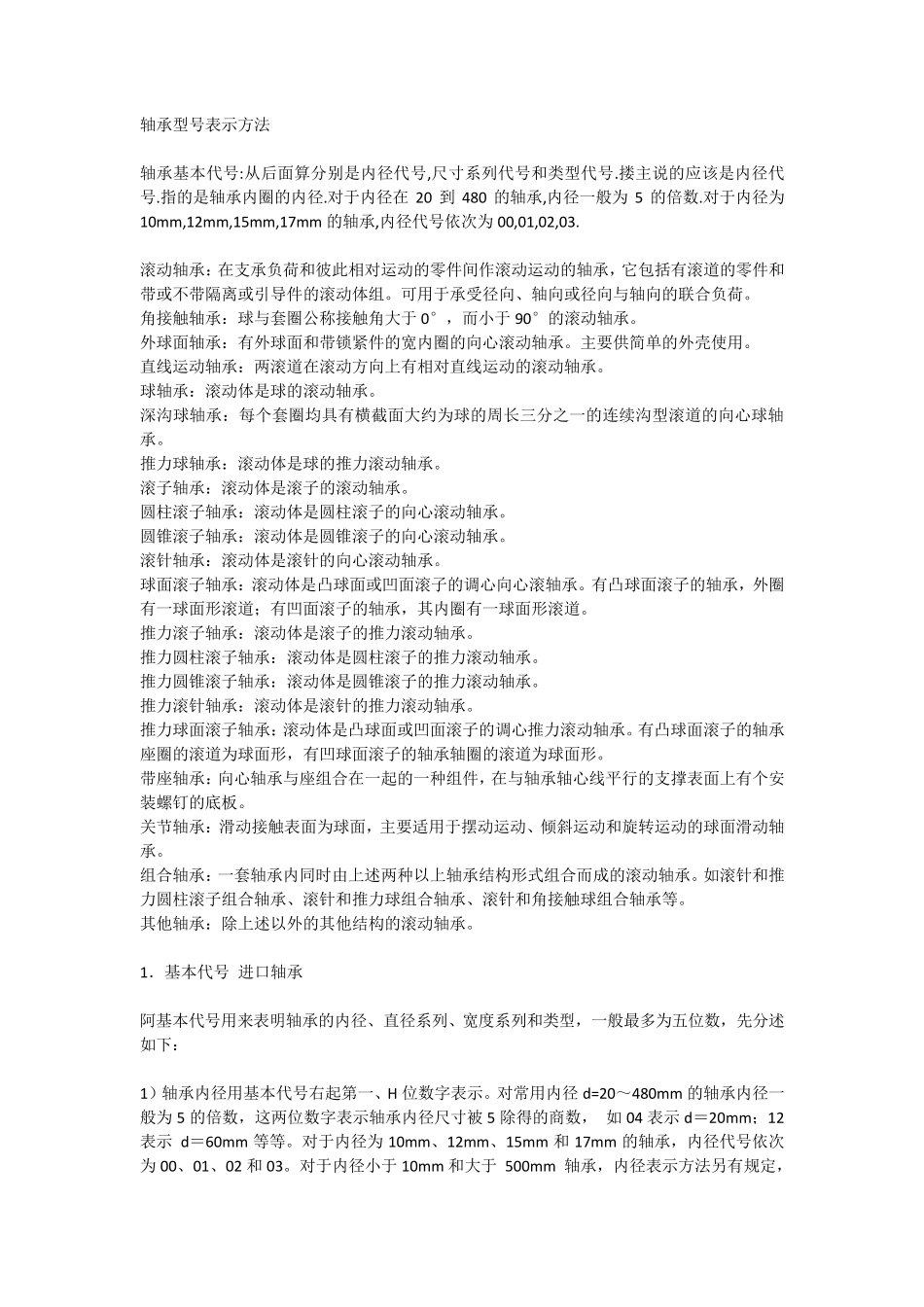

轴承型号表示方法 轴承基本代号:从后面算分别是内径代号,尺寸系列代号和类型代号.搂主说的应该是内径代号.指的是轴承内圈的内径.对于内径在20 到480 的轴承,内径一般为5 的倍数.对于内径为10m m ,12m m ,15m m ,17m m 的轴承,内径代号依次为00,01,02,03. 滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。可用于承受径向、轴向或径向与轴向的联合负荷。 角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。 外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。主要供简单的外壳使用。 直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。 球轴承：滚动体是球的滚动轴承。 深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。 推力球轴承：滚动体是球的推力滚动轴承。 滚子轴承：滚动体是滚子的滚动轴承。 圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。 圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。 滚针轴承：滚动体是滚针的向心滚动轴承。 球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。 推力滚子轴承：滚动体是滚子的推力滚动轴承。 推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。 推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。 推力滚针轴承：滚动体是滚针的推力滚动轴承。 推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。 带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。 关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。 组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。如滚针和推力圆柱滚子组合轴承、滚针和推力球组合轴承、滚针和角接触球组合轴承等。 其他轴承：除上述以外的其他结构的滚动轴承。 1．基本代号 进口轴承 阿基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，先分述如下： 1）轴承内径用基本代号右起第一、H 位数字表示。对常用内径d=20～480m m 的轴承内径一般为5 的倍数，这两位...
