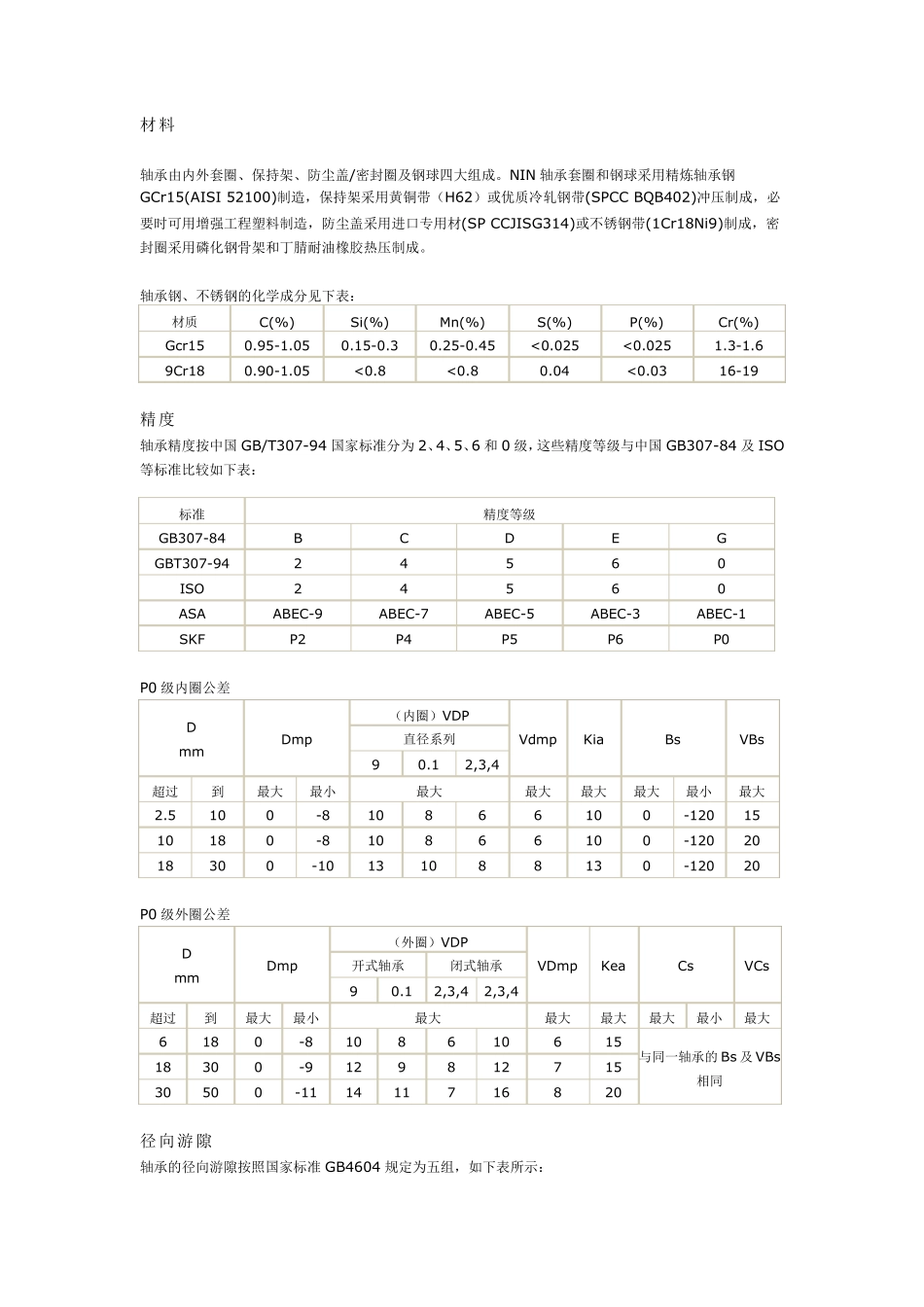

材料 轴承由内外套圈、保持架、防尘盖/密封圈及钢球四大组成。NIN 轴承套圈和钢球采用精炼轴承钢GCr15(AISI 52100)制造，保持架采用黄铜带（H62）或优质冷轧钢带(SPCC BQB402)冲压制成，必要时可用增强工程塑料制造，防尘盖采用进口专用材(SP CCJISG314)或不锈钢带(1Cr18Ni9)制成，密封圈采用磷化钢骨架和丁腈耐油橡胶热压制成。 轴承钢、不锈钢的化学成分见下表： 材质 C(%) Si(%) Mn(%) S(%) P(%) Cr(%) Gcr15 0.95-1.05 0.15-0.3 0.25-0.45 <0.025 <0.025 1.3-1.6 9Cr18 0.90-1.05 <0.8 <0.8 0.04 <0.03 16-19 精度 轴承精度按中国 GB/T307-94 国家标准分为 2、4、5、6 和 0 级，这些精度等级与中国 GB307-84 及 ISO等标准比较如下表： 标准 精度等级 GB307-84 B C D E G GBT307-94 2 4 5 6 0 ISO 2 4 5 6 0 ASA ABEC-9 ABEC-7 ABEC-5 ABEC-3 ABEC-1 SKF P2 P4 P5 P6 P0 P0 级内圈公差 D mm Dmp （内圈）VDP Vdmp Kia Bs VBs 直径系列 9 0.1 2,3,4 超过 到 最大 最小 最大 最大 最大 最大 最小 最大 2.5 10 0 -8 10 8 6 6 10 0 -120 15 10 18 0 -8 10 8 6 6 10 0 -120 20 18 30 0 -10 13 10 8 8 13 0 -120 20 P0 级外圈公差 D mm Dmp （外圈）VDP VDmp Kea Cs VCs 开式轴承 闭式轴承 9 0.1 2,3,4 2,3,4 超过 到 最大 最小 最大 最大 最大 最大 最小 最大 6 18 0 -8 10 8 6 10 6 15 与同一轴承的 Bs 及 VBs相同 18 30 0 -9 12 9 8 12 7 15 30 50 0 -11 14 11 7 16 8 20 径向游隙 轴承的径向游隙按照国家标准 GB4604 规定为五组，如下表所示： 轴承内径 C2 NORMAL C3 C4 CM 超过 英寸 到 英寸 IncR Series 最小 最大 最小 最大 最小 最大 最小 最大 最小 最大 2.5 0.098 10 0.3937 R2-R6 0 7 2 13 8 23 14 29 - - 10 0.394 18 0.7078 R8-R10 0 9 3 18 11 25 18 33 4 11 18 0.709 24 0.9449 R12-R14 0 10 5 20 13 28 20 36 5 12 24 0.945 30 1.1811 R6-R18 1 11 5 20 13 28 23 41 5 12 30 1.181 40 1.5748 R20-R24 1 11 6 20 15 33 28 46 9 17 40 1.575 50 1.9685 1 11 6 23 18 36 30 51 9 17 50 1.969 65 2.5591 1...
