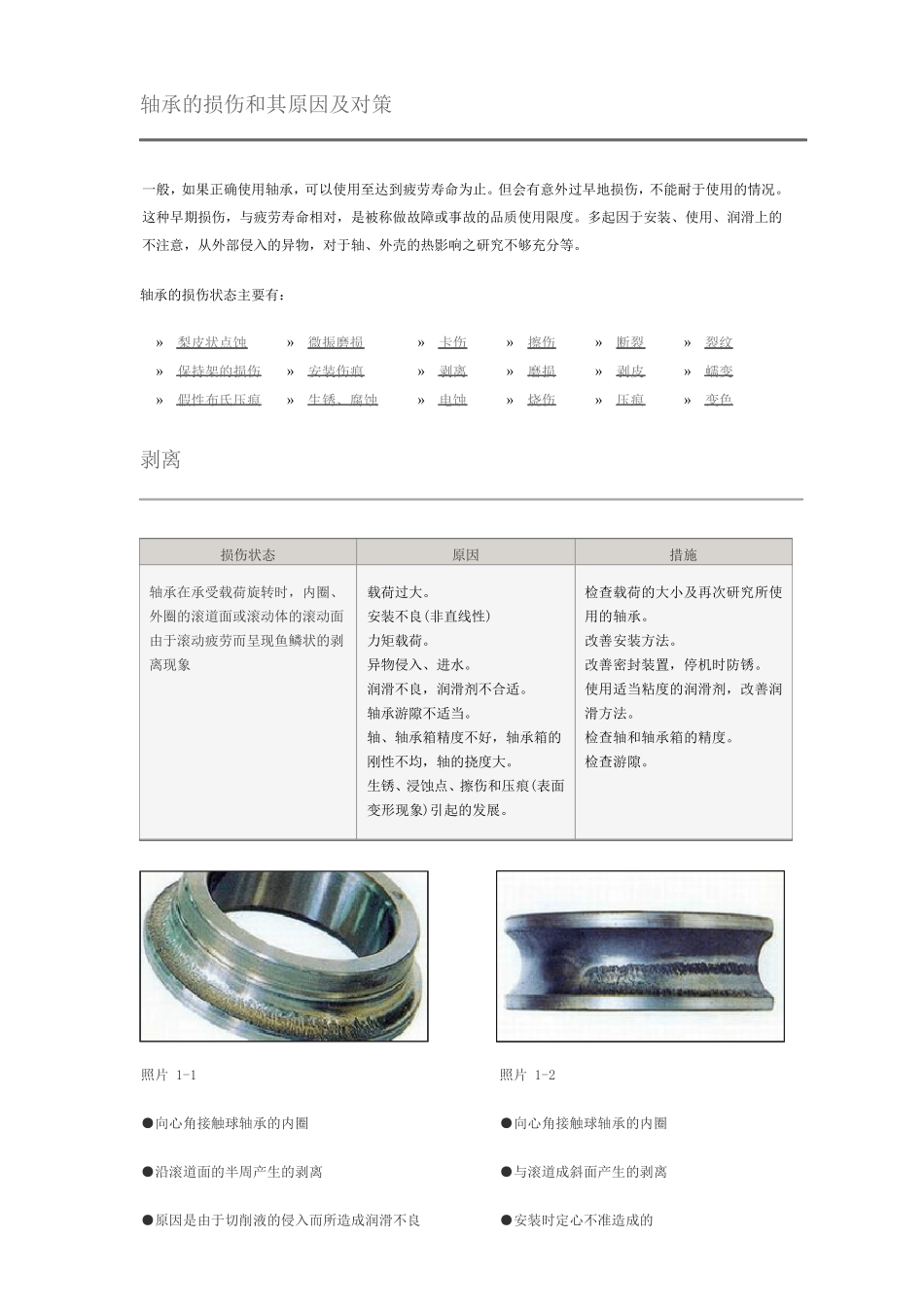

轴承的损伤和其原因及对策 一般，如果正确使用轴承，可以使用至达到疲劳寿命为止
但会有意外过早地损伤，不能耐于使用的情况
这种早期损伤，与疲劳寿命相对，是被称做故障或事故的品质使用限度
多起因于安装、使用、润滑上的不注意，从外部侵入的异物，对于轴、外壳的热影响之研究不够充分等
轴承的损伤状态主要有： » 梨 皮 状点 蚀 » 微 振 磨 损 » 卡 伤 » 擦 伤 » 断 裂 » 裂 纹 » 保 持 架 的损伤 » 安装伤痕 » 剥 离 » 磨 损 » 剥 皮 » 蠕 变 » 假 性 布 氏 压 痕 » 生 锈 、腐 蚀 » 电 蚀 » 烧 伤 » 压 痕 » 变 色 剥 离 损伤状态 原因 措 施 轴承在承受载荷旋转时，内圈、外圈的滚道面或滚动体的滚动面由于滚动疲劳而呈现鱼鳞状的剥离 现象 载荷过大
安装不良(非直线性 ) 力矩载荷
异物侵入、进水
润滑不良，润滑剂不合适
轴承游隙不适当
轴、轴承箱精度不好，轴承箱的刚性 不均，轴的挠度大
生 锈 、浸蚀 点 、擦 伤和压 痕 (表面变 形现象)引起的发展
检查载荷的大小及再次研究所使用的轴承
改善安装方法
改善密封装置，停机时防锈
使用适当粘度的润滑剂，改善润滑方法
检查轴和轴承箱的精度

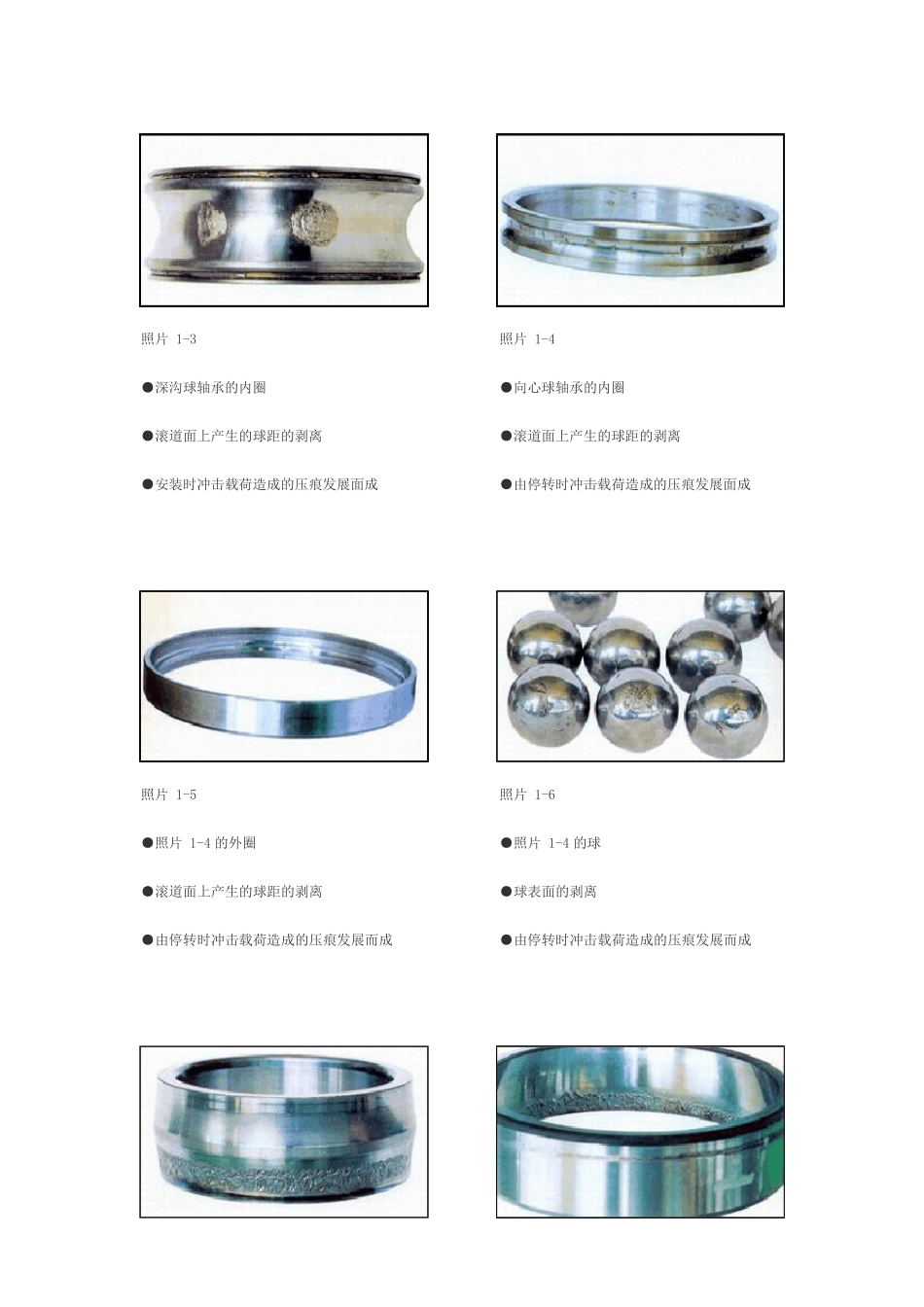

照片 1-1 ●向心角接触球轴承的内圈 ●沿滚道面的半周产生 的剥 离 ●原因是由于切削液的侵入而所造成润滑不良 照片 1-2 ●向心角接触球轴承的内圈 ●与滚道成斜面产生 的剥 离 ●安装时定心不准造成的 照片 1-3 ●深沟球轴承的内圈 ●滚道面上产生的球距的剥离 ●安装时冲击载荷造成的压痕发展面成 照片 1-4 ●向心球轴承的内圈 ●滚道面上产生的球距的剥离 ●由停转时冲击载荷造成的压痕发展面成 照片 1-5 ●照片 1-4 的外圈 ●滚道面上产生的球距的剥离 ●由停转时冲击载荷造成的压痕发展
