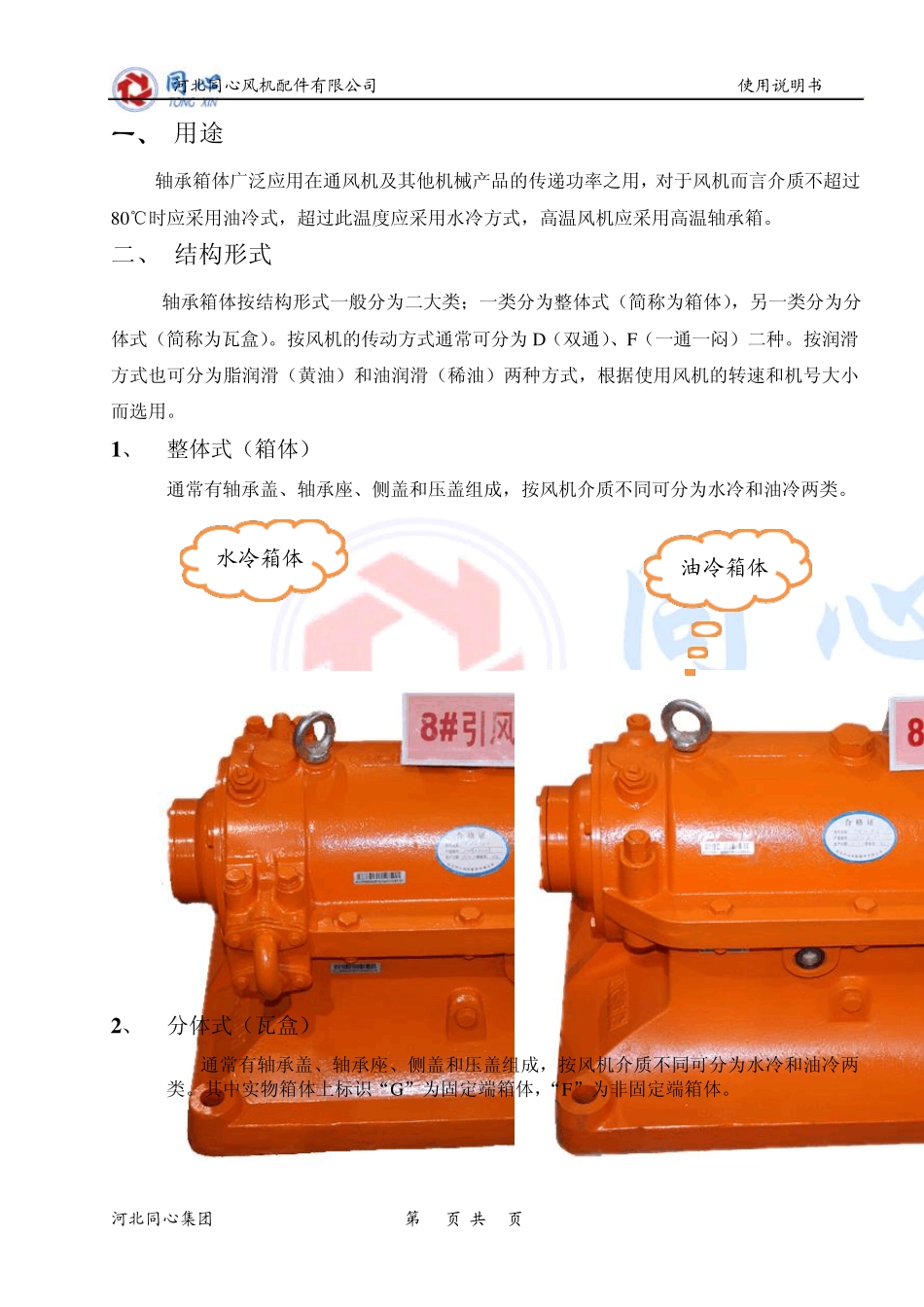

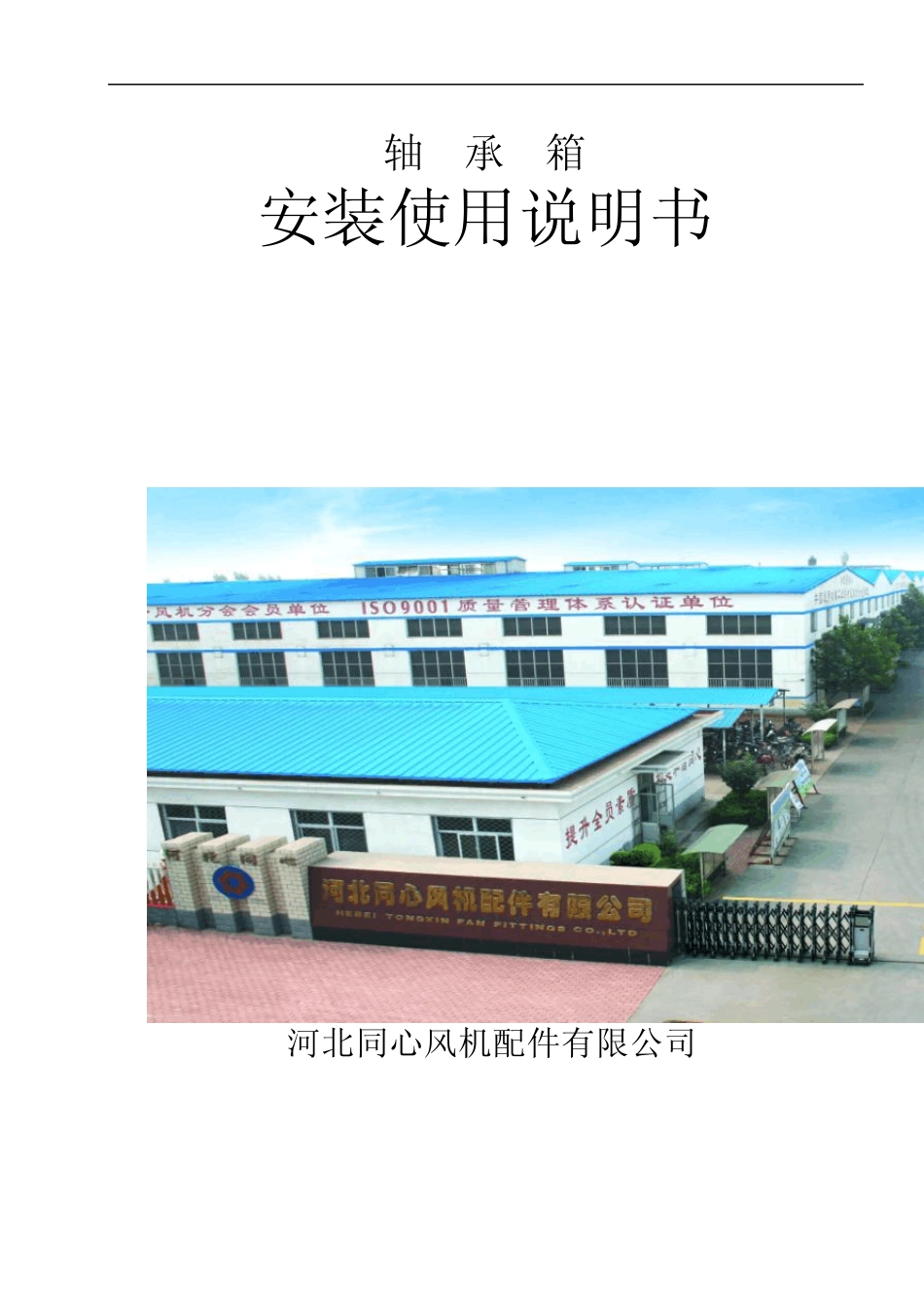

轴 承 箱 安装使用说明书 中国·河北 河北同心风机配件有限公司 目 录 一 、用途„„„„„„„„„„„„„„„„„„„„„„„1 二 、结构形式„„„„„„„„„„„„„„„„„„„„„1 三 、产品安装 „„„„„„„„„„„„„„„„„„„„2 四 、风机的安装调试和操作„„„„„„„„„„„„„„„5 五 、风机的维护与保养„„„„„„„„„„„„„„„„„6 六 、风机运转中的故障及消除„„„„„„„„„„„„„6 河北同心风机配件有限公司 使用说明书 河北同心集团 第 1 页 共 6页 www.txfan.com 一、 用途 轴承箱体广泛应用在通风机及其他机械产品的传递功率之用，对于风机而言介质不超过80℃时应采用油冷式，超过此温度应采用水冷方式，高温风机应采用高温轴承箱。 二、 结构形式 轴承箱体按结构形式一般分为二大类；一类分为整体式（简称为箱体），另一类分为分体式（简称为瓦盒）。按风机的传动方式通常可分为D（双通）、F（一通一闷）二种。按润滑方式也可分为脂润滑（黄油）和油润滑（稀油）两种方式，根据使用风机的转速和机号大小而选用。 1 、 整体式（箱体） 通常有轴承盖、轴承座、侧盖和压盖组成，按风机介质不同可分为水冷和油冷两类。 2 、 分体式（瓦盒） 通常有轴承盖、轴承座、侧盖和压盖组成，按风机介质不同可分为水冷和油冷两类。其中实物箱体上标识“G”为固定端箱体，“F”为非固定端箱体。 水冷箱体 油冷箱体 河北同心风机配件有限公司 使用说明书 河北同心集团 第 2 页 共 6页 www.txfan.com 本图为水冷式 三 、产品安装： 1、安装前，先检查轴承箱外观有无碰裂等问题，如有碰裂不再安装；无碰裂的轴承箱方可拆卸下两端侧盖，进行尺寸检验；检测轴承孔尺寸合格的，方可进行安装。 2、拆掉合箱螺栓，把轴承座上盖卸去，用干净的棉纱把轴承座上盖与底座的轴承位擦净，上盖、底座的结合面擦净，不得有污物。 3、把预装好的轴承与轴的组合件安放在轴承座上，固定端轴承顶紧。打胶:在轴承座的合箱面上，在螺栓孔的内部，均匀涂敷一层宽 5～7mm的机械耐油密封胶，两端必须打到边，晾 10分钟，扣好上盖，安装紧固合箱螺栓。打胶参见照片。 注意：轴承箱合箱面只允许打密封胶，不允许垫青稞纸类的东西；在此过程中，严禁把杂物带进轴承位或粘附在轴承表面。 4、安装挡油环 挡油环的小头端面推至与轴承锁紧螺母相距 15mm的位置，摆正。然...
