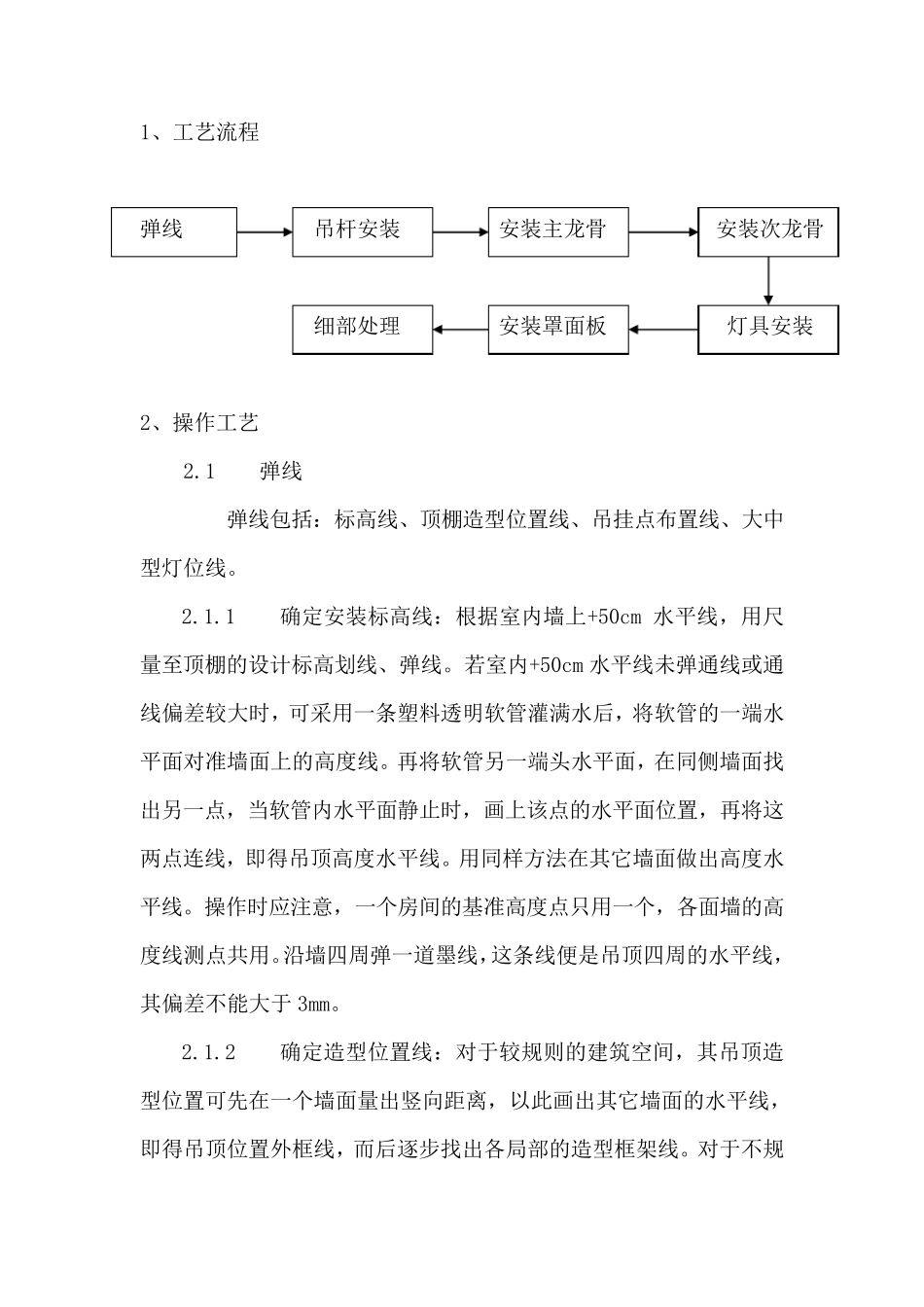

轻钢龙骨架施工工艺_第1页
1/11

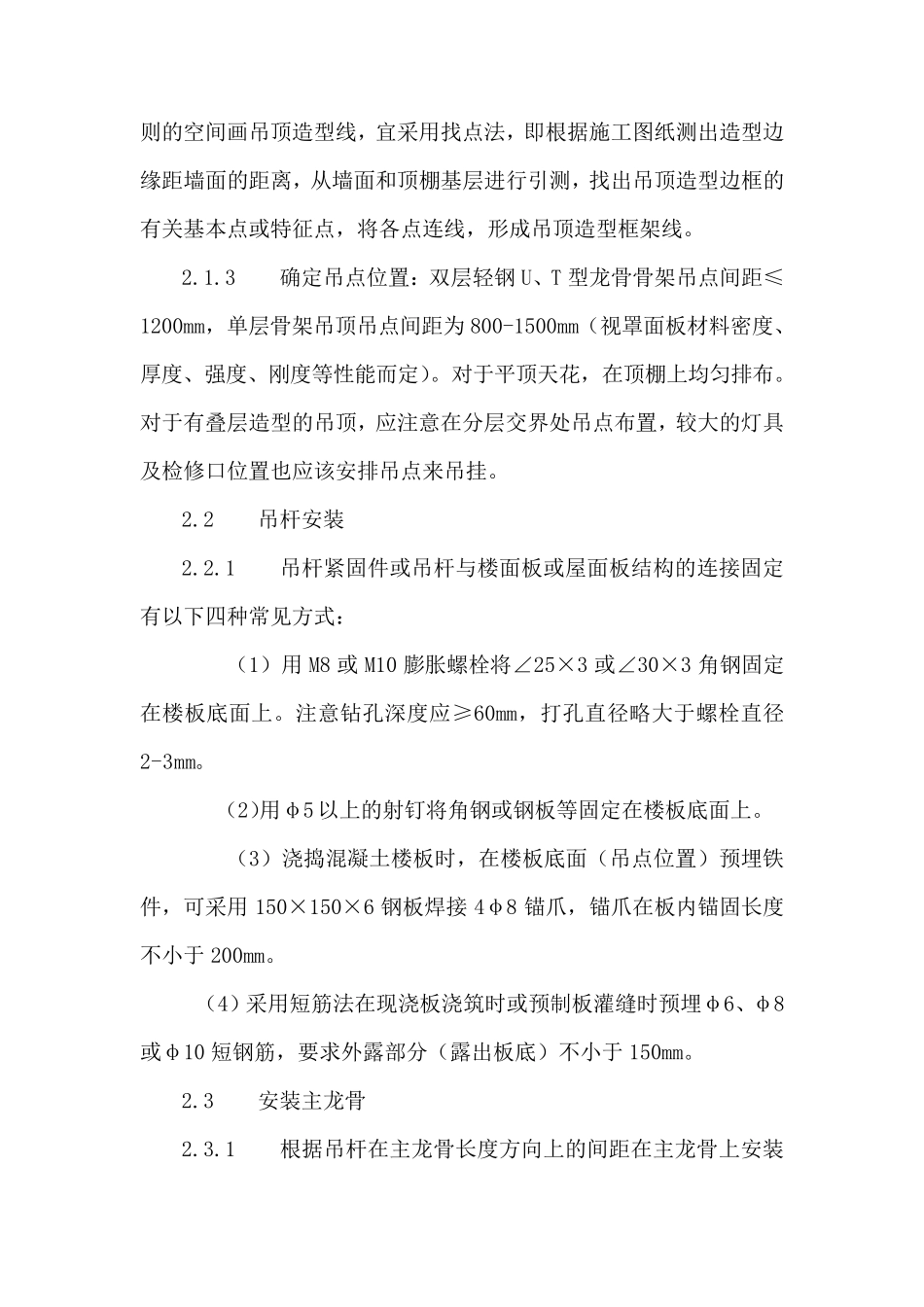

轻钢龙骨架施工工艺_第2页
2/11

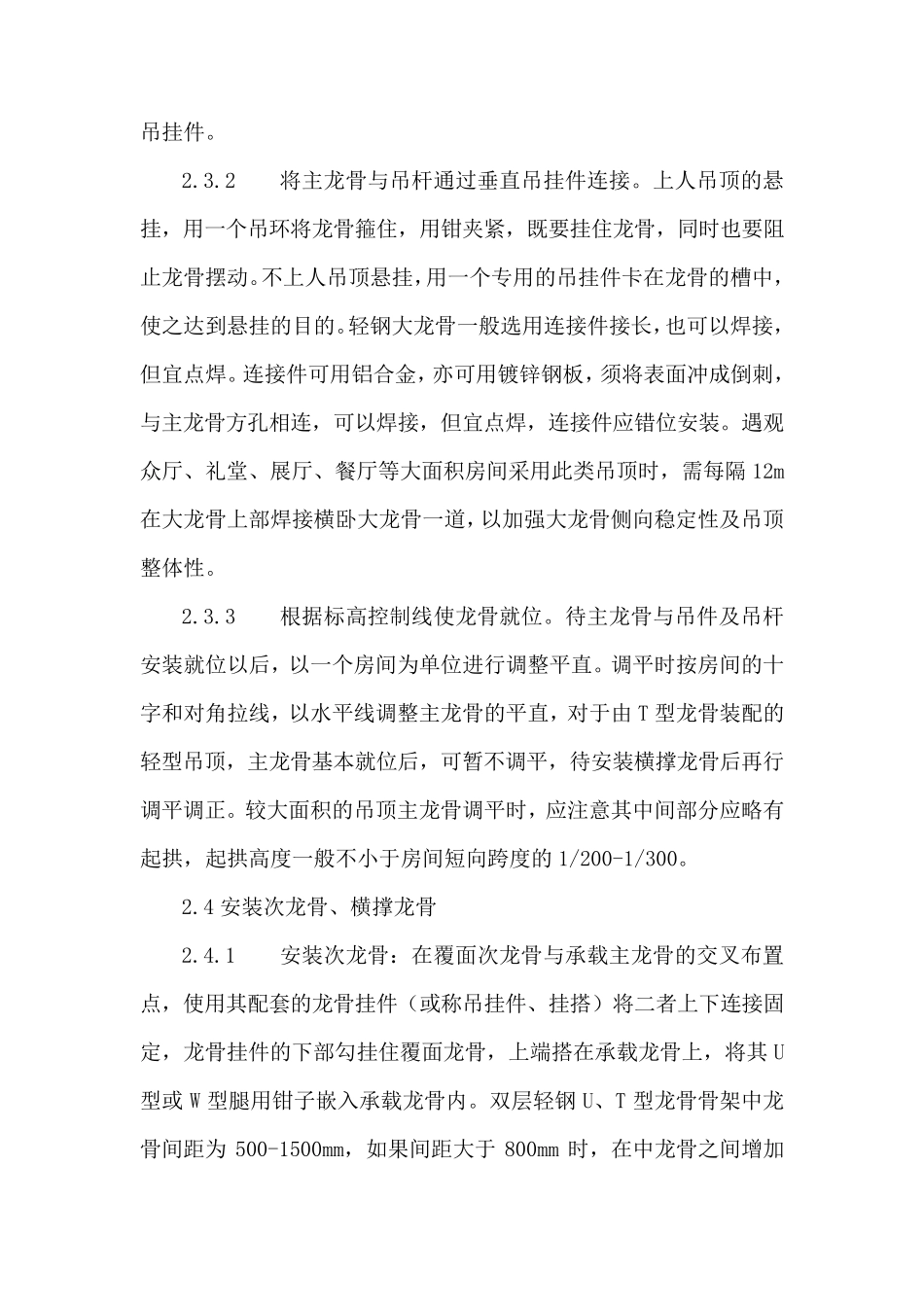

轻钢龙骨架施工工艺_第3页
3/11
1、工艺流程 弹线 吊杆安装 安装主龙骨 安装次龙骨 细部处理 安装罩面板 灯具安装 2、操作工艺 2.1 弹线 弹线包括:标高线、顶棚造型位置线、吊挂点布置线、大中型灯位线。 2.1.1 确定安装标高线:根据室内墙上+50cm 水平线,用尺量至顶棚的设计标高划线、弹线。若室内+50cm 水平线未弹通线或通线偏差较大时,可采用一条塑料透明软管灌满水后,将软管的一端水平面对准墙面上的高度线。再将软管另一端头水平面,在同侧墙面找出另一点,当软管内水平面静止时,画上该点的水平面位置,再将这两点连线,即得吊顶高度水平线。用同样方法在其它墙面做出高度水平线。操作时应注意,一个房间的基准高度点只用一个,各面墙的高度线测点共用。沿墙四周弹一道墨线,这条线便是吊顶四周的水平线,其偏差不能大于 3mm。 2.1.2 确定造型位置线:对于较规则的建筑空间,其吊顶造型位置可先在一个墙面量出竖向距离,以此画出其它墙面的水平线,即得吊顶位置外框线,而后逐步找出各局部的造型框架线。对于不规则 的 空 间 画 吊 顶 造 型 线 , 宜 采 用 找 点 法 , 即 根 据 施 工 图 纸 测 出 造 型 边缘 距 墙 面 的 距 离 , 从 墙 面 和 顶 棚 基 层 进 行 引 测 , 找 出 吊 顶 造 型 边 框 的有 关 基 本 点 或 特 征 点 , 将 各 点 连 线 , 形 成 吊 顶 造 型 框 架 线 。 2.1.3 确 定 吊 点 位 置 : 双 层 轻 钢 U、 T 型 龙 骨 骨 架 吊 点 间 距 ≤1200mm, 单 层 骨 架 吊 顶 吊 点 间 距 为 800-1500mm( 视 罩 面 板 材 料 密 度 、厚 度 、 强 度 、 刚 度 等 性 能 而 定 )。 对 于 平 顶 天 花 , 在 顶 棚 上 均 匀 排 布 。对 于 有 叠 层 造 型 的 吊 顶 , 应 注 意 在 分 层 交 界 处 吊 点 布 置 , 较 大 的 灯 具及 检 修 口 位 置 也 应 该 安 排 吊 点 来 吊 挂 。 2.2 吊 杆 安 装 2.2.1 吊 杆 紧 固 件 或 吊 杆 与 楼 面 板 或 屋 面 板 结 构 的 连 接 固 定有 以 下四种常见方式: ( 1) 用 M8 或 M10 膨胀螺栓将 ∠25×3 或 ∠30×3 角钢 固 定在 楼 板 底面 上 。 注 意 钻孔深度 应 ≥60mm, 打孔直径略大 于 螺栓直径2-3mm...
