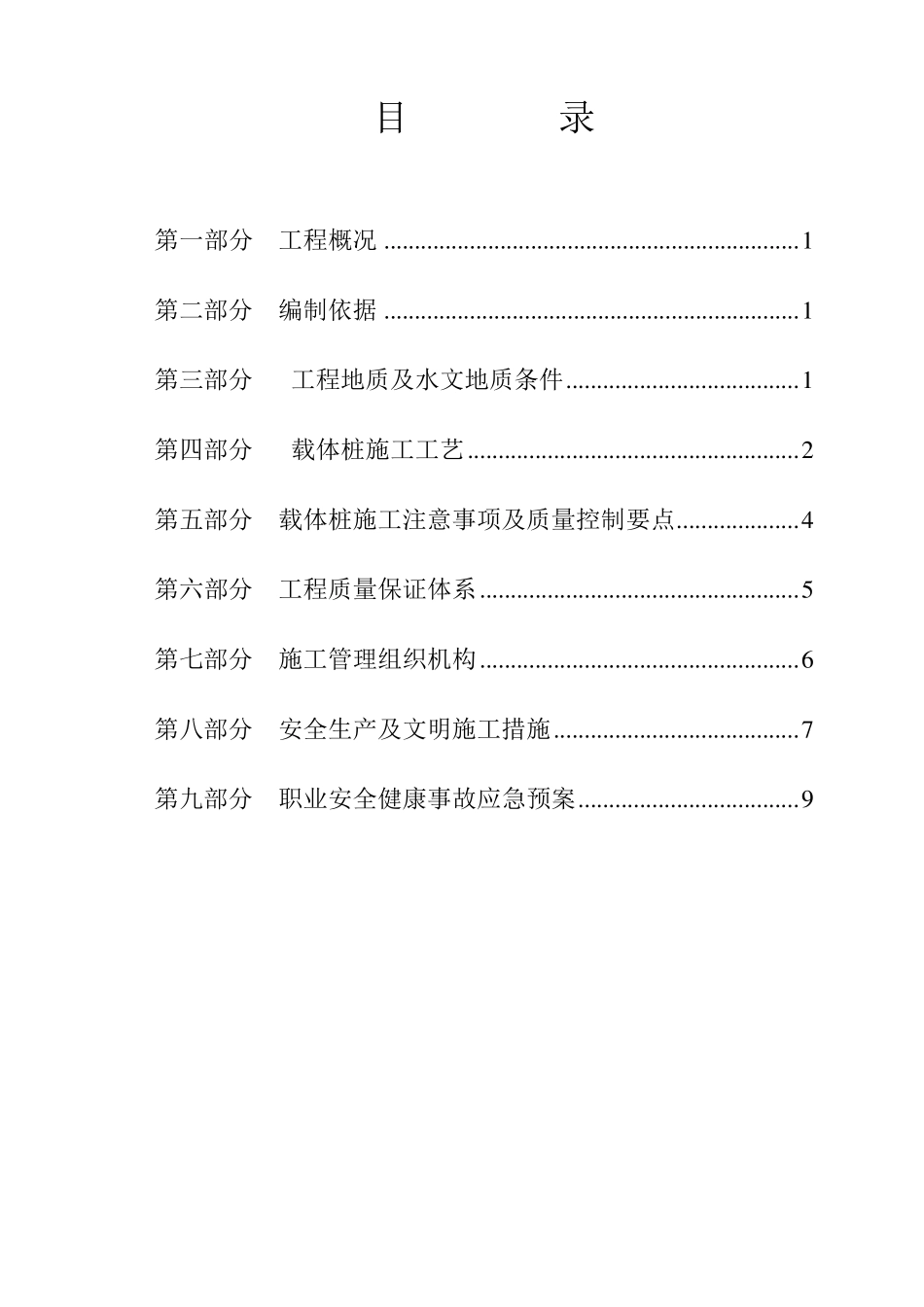

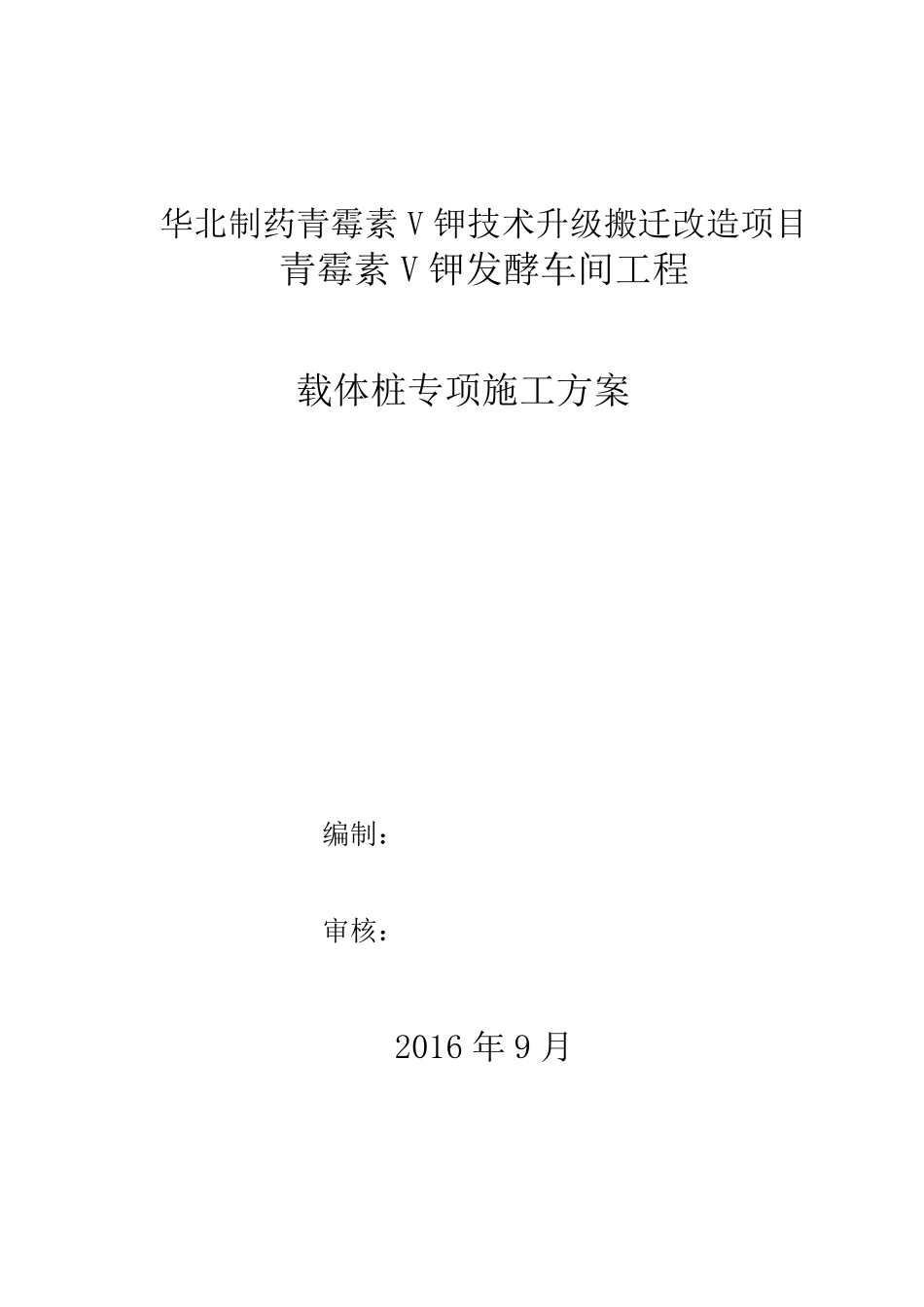

华北制药青霉素V 钾技术升级搬迁改造项目 青霉素V 钾发酵车间工程 载体桩专项施工方案 编制： 审核： 2016 年 9 月 目 录 第一部分 工程概况 .................................................................... 1 第二部分 编制依据 .................................................................... 1 第三部分 工程地质及水文地质条件 ...................................... 1 第四部分 载体桩施工工艺 ...................................................... 2 第五部分 载体桩施工注意事项及质量控制要点 .................... 4 第六部分 工程质量保证体系 .................................................... 5 第七部分 施工管理组织机构 .................................................... 6 第八部分 安全生产及文明施工措施 ........................................ 7 第九部分 职业安全健康事故应急预案 .................................... 9 华北制药青霉素V 钾技术升级搬迁改造项目 发酵车间工程 载体桩专项施工方案 冀中能源邢台矿业集团工程有限责任公司 1 1 第一部分 工程概况 本工程为华北制药青霉素V 钾技术升级搬迁改造项目青霉素V 钾发酵车间工程。根据该工程实际使用情况图纸设计拟采用直径430mm 的复合载体夯扩桩基础，桩长7.5m，共计打桩342 根。单根载体桩钢筋笼，主筋为HRB400Φ12×8，桩身螺旋箍筋HPB300Φ6@200mm，长度为5000mm，桩顶加密区螺旋箍筋为Φ6@100mm，加密区长度为2500mm。夯扩桩加强箍筋Φ12@1000mm。单桩竖向承载力设计值 Ra不小于 800kN，三击贯入小于 10cm，桩身混凝土强度等级为C30。桩基础顶标高-1.95m，桩头进入上部承台基础50mm，桩头上部预留 500mm 长竖向受力筋锚入上部承台基础内部。根据图纸设计及工程基础的地勘报告显示，桩身下部持力层坐落在第四层“细砂”上。 载体桩，由于填料挤密，使承载体所在土层更加密实、均匀，压缩模量得到很大 提 高，从 而 有效 提 高了 单桩承载力，减 小了 建 筑 物 的总 体变 形 。 第二 部分 编 制依 据 河 北大 地建 设科 技有限公司于 2015 年 11 月 绘 制提 供 的地勘报告； 《 建 筑 地基基础工程施工质 量验 收 规 范 》 （ GB50202-2002） ； 《 建 筑 地基基础设计规 范 》 (GB50007-2011)；...
