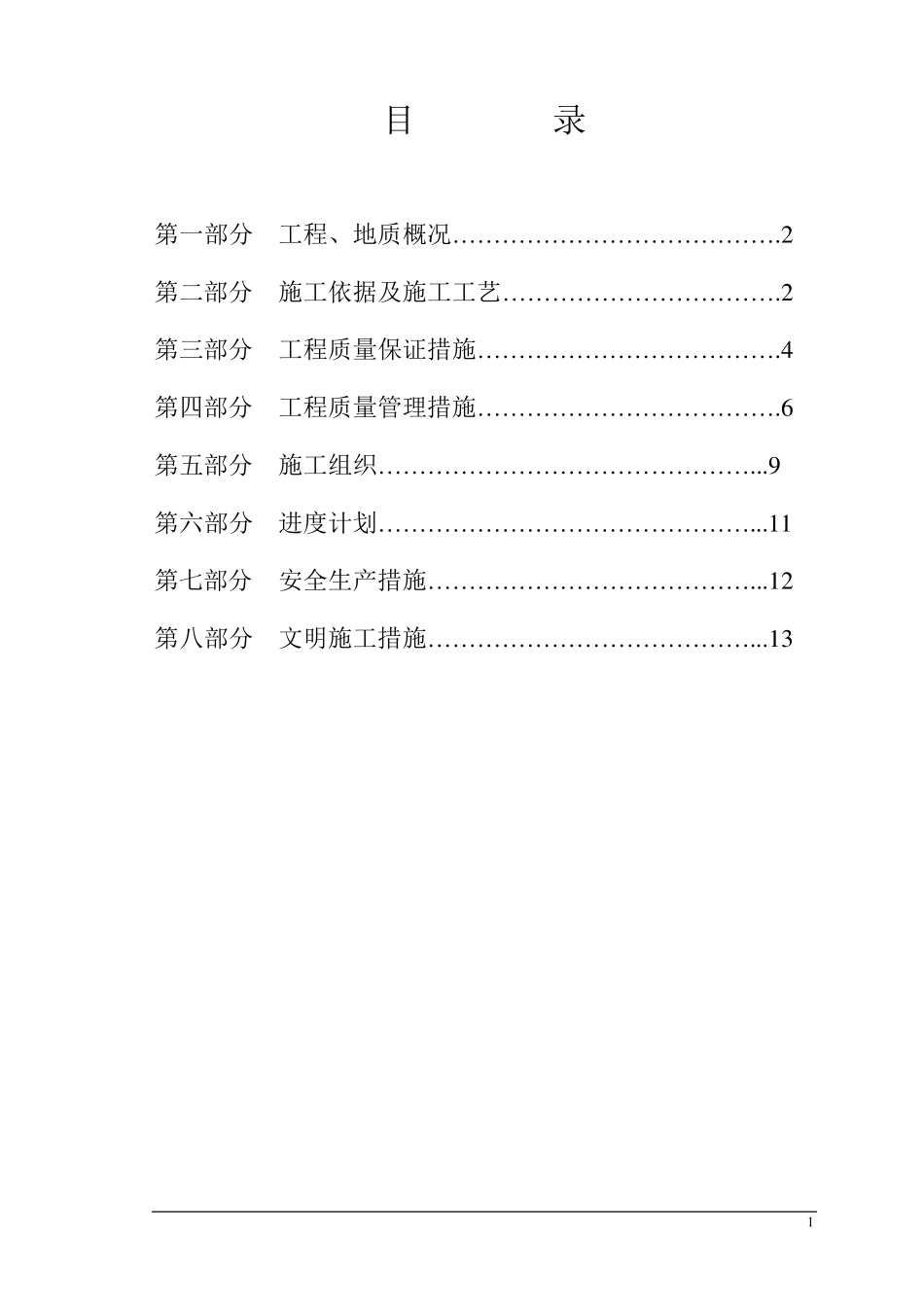

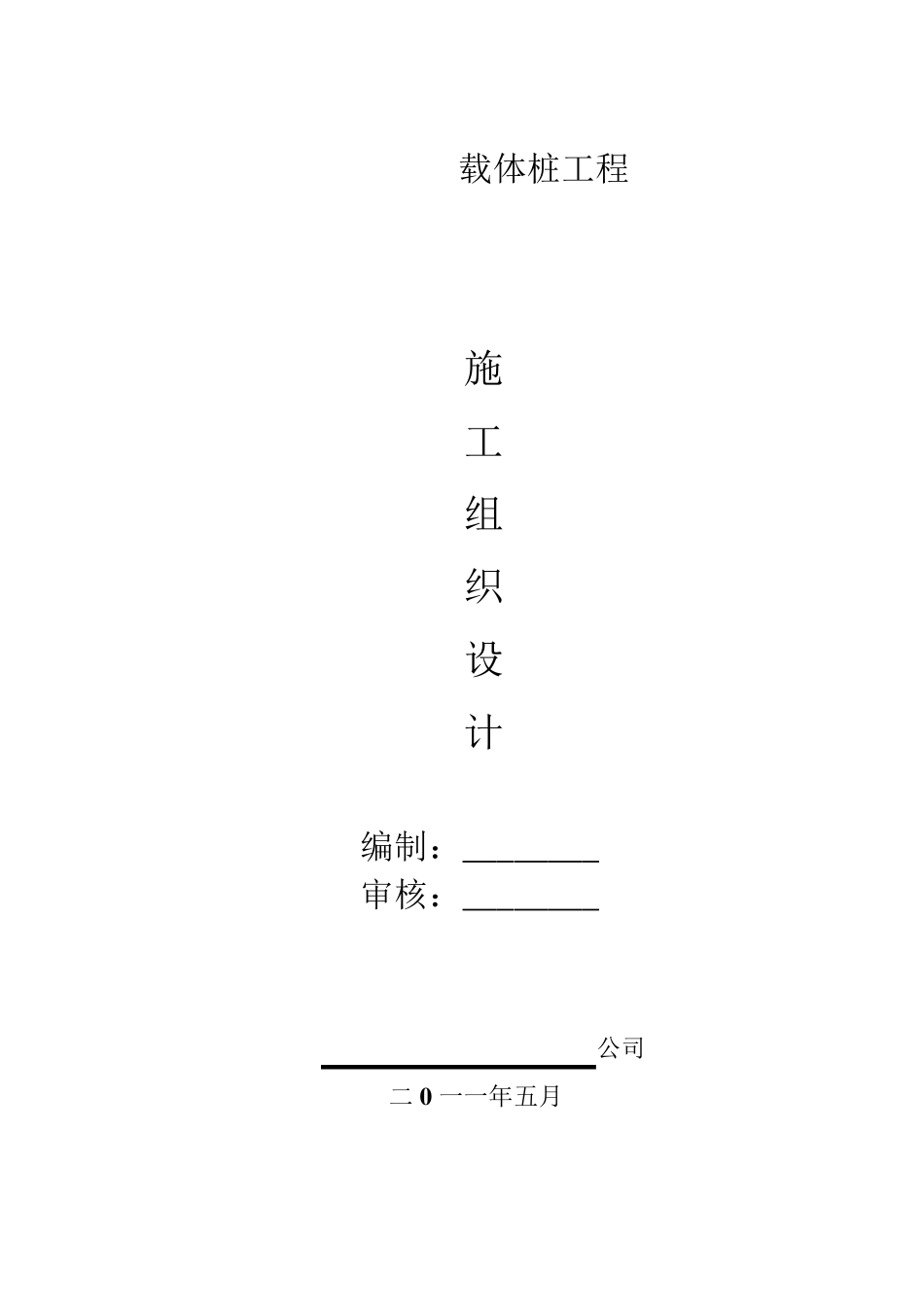

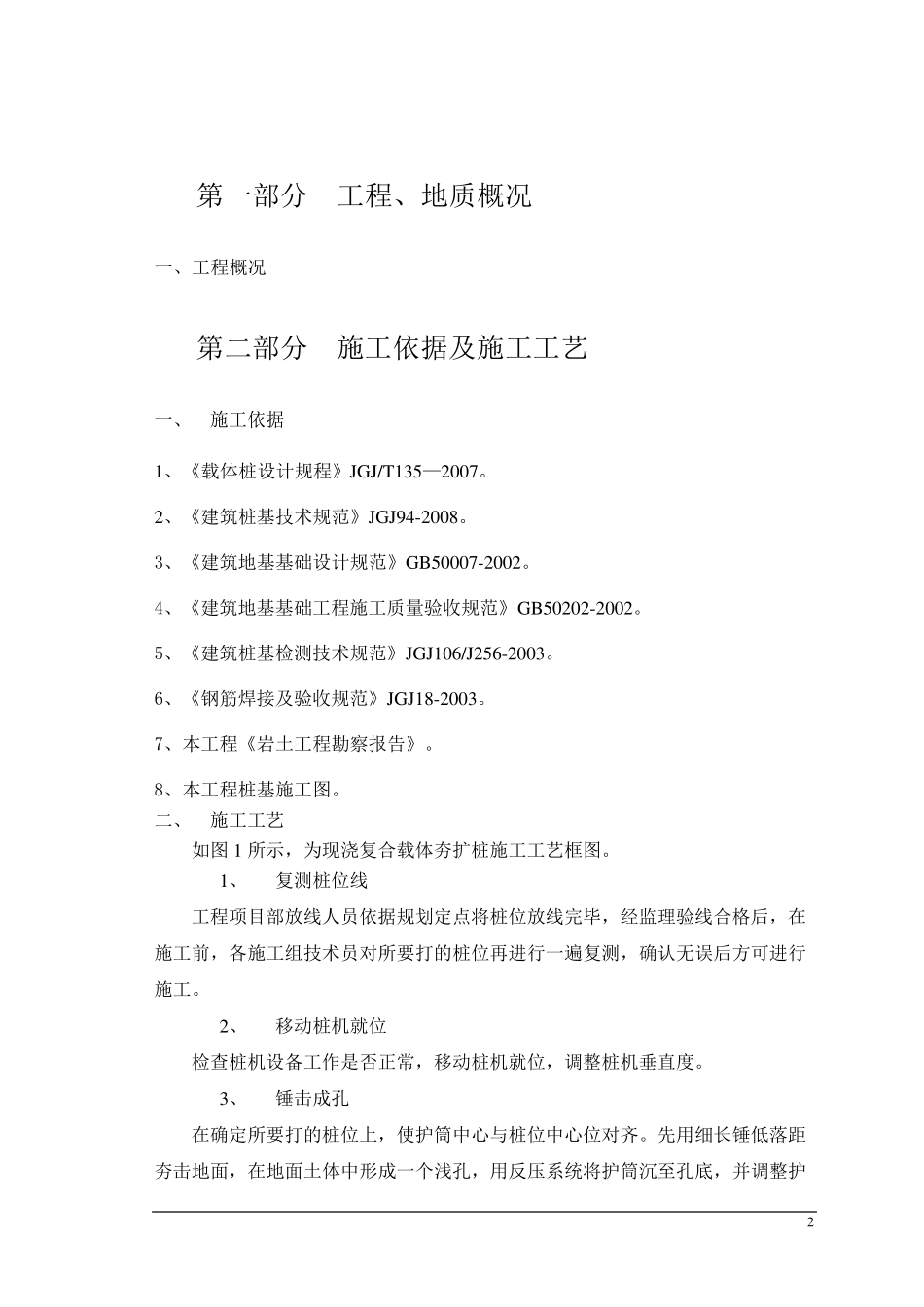

载体桩工程 施 工 组 织 设 计 编制：_ _ _ _ _ _ _ _ 审核：_ _ _ _ _ _ _ _ 公司 二0 一一年五月 1 目 录 第一部分 工程、地质概况… … … … … … … … … … … … … .2 第二部分 施工依据及施工工艺… … … … … … … … … … … .2 第三部分 工程质量保证措施… … … … … … … … … … … … .4 第四部分 工程质量管理措施… … … … … … … … … … … … .6 第五部分 施工组织… … … … … … … … … … … … … … … ...9 第六部分 进度计划… … … … … … … … … … … … … … … ...1 1 第七部分 安全生产措施… … … … … … … … … … … … … ...1 2 第八部分 文明施工措施… … … … … … … … … … … … … ...1 3 2 第一部分 工程、地质概况 一、工程概况 第二部分 施工依据及施工工艺 一、 施工依据 1、《载体桩设计规程》JGJ/T 135—2007。 2、《建筑桩基技术规范》JGJ94-2008。 3、《建筑地基基础设计规范》GB50007-2002。 4、《建筑地基基础工程施工质量验收规范》GB50202-2002。 5、《建筑桩基检测技术规范》JGJ106/J256-2003。 6、《钢筋焊接及验收规范》JGJ18-2003。 7、本工程《岩土工程勘察报告》。 8、本工程桩基施工图。 二、 施工工艺 如图 1 所示，为现浇复合载体夯扩桩施工工艺框图。 1、 复测桩位线 工程项目部放线人员依据规划定点将桩位放线完毕，经监理验线合格后，在施工前，各施工组技术员对所要打的桩位再进行一遍复测，确认无误后方可进行施工。 2、 移动桩机就位 检查桩机设备工作是否正常，移动桩机就位，调整桩机垂直度。 3、 锤击成孔 在确定所要打的桩位上，使护筒中心与桩位中心位对齐。先用细长锤低落距夯击地面，在地面土体中形成一个浅孔，用反压系统将护筒沉至孔底，并调整护 3 筒垂直。成孔时如锤击成孔困难可采用螺旋引孔辅助成孔。 4、 沉护筒至设计标高 提高细长锤夯击成孔，将护筒沉至孔底，经反复操作后，将护筒沉至设计标高处。当接近桩底标高时，控制重锤落距，准确将护筒沉至设计标高。 5、 填料夯击 护筒沉至设计标高后，提升重锤高出填料口，进行填料，锤做自由落体运动，夯击填充料（填料量以锤底出护筒底 40-60cm 为依据）。 6、 ...
