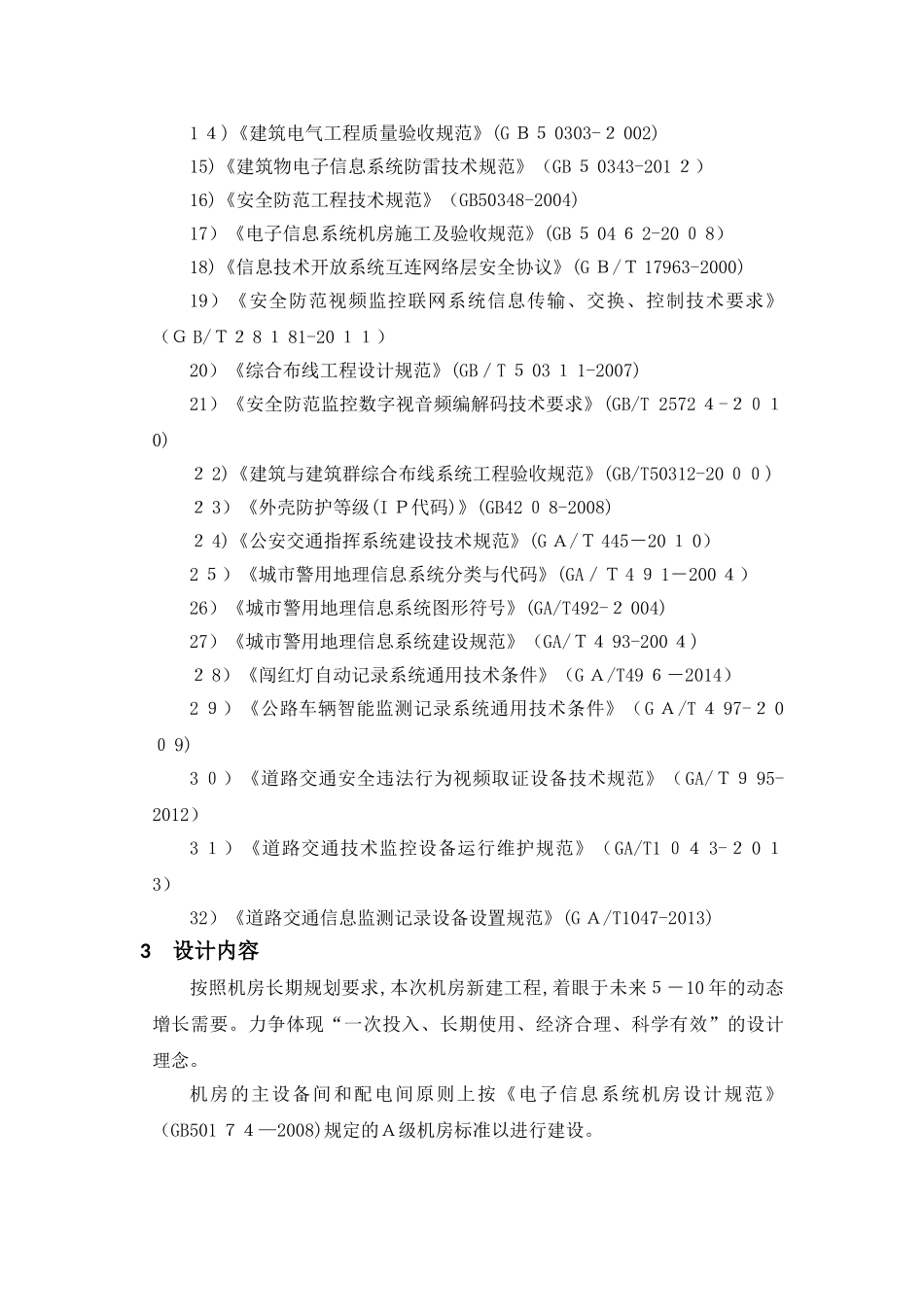

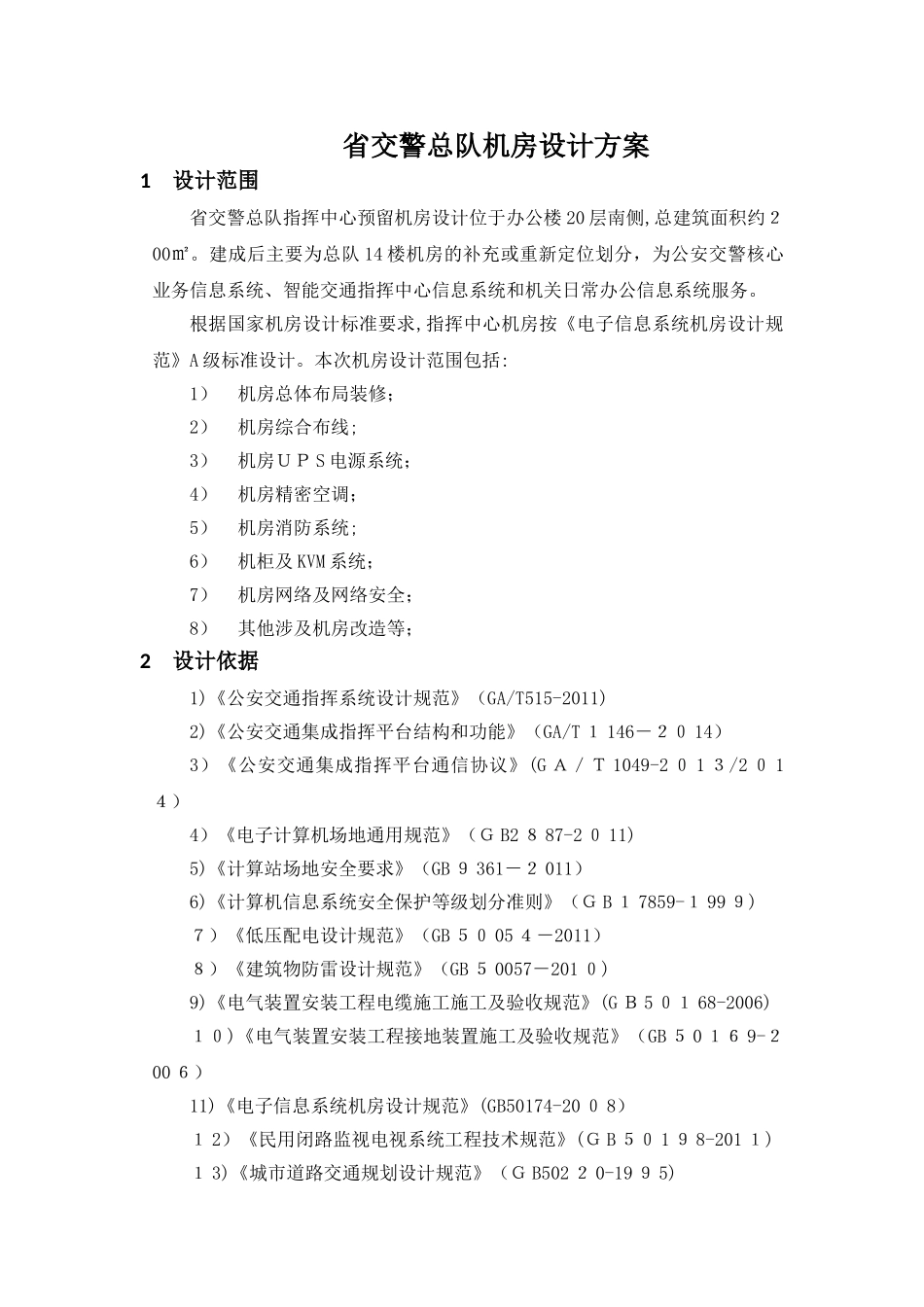

省交警总队机房设计方案1设计范围省交警总队指挥中心预留机房设计位于办公楼20层南侧,总建筑面积约２00㎡。建成后主要为总队14楼机房的补充或重新定位划分，为公安交警核心业务信息系统、智能交通指挥中心信息系统和机关日常办公信息系统服务。根据国家机房设计标准要求,指挥中心机房按《电子信息系统机房设计规范》A级标准设计。本次机房设计范围包括:1）机房总体布局装修；2）机房综合布线;3）机房ＵＰS电源系统；4）机房精密空调；5）机房消防系统;6）机柜及KVM系统；7）机房网络及网络安全；8）其他涉及机房改造等；2设计依据1)《公安交通指挥系统设计规范》（GA/T515-2011)2)《公安交通集成指挥平台结构和功能》（GA/T１146－２０14）3）《公安交通集成指挥平台通信协议》(GＡ／Ｔ1049-2０1３/2０1４）4）《电子计算机场地通用规范》（ＧB2８87-2０11)5)《计算站场地安全要求》（GB９361－２011）6)《计算机信息系统安全保护等级划分准则》（ＧB１7859-１99９)７）《低压配电设计规范》（GB５０05４－2011）８）《建筑物防雷设计规范》（GB５0057－201０)9)《电气装置安装工程电缆施工施工及验收规范》(GＢ5０１68-2006)１０)《电气装置安装工程接地装置施工及验收规范》（GB５0１６9-２00６）11)《电子信息系统机房设计规范》(GB50174-20０8）１2）《民用闭路监视电视系统工程技术规范》(ＧB５０1９8-201１)１3)《城市道路交通规划设计规范》（ＧB502２0-19９5)1４)《建筑电气工程质量验收规范》(GＢ５0303-２002)15)《建筑物电子信息系统防雷技术规范》（GB５0343-201２）16)《安全防范工程技术规范》（GB50348-2004)17）《电子信息系统机房施工及验收规范》(GB５04６2-20０8）18)《信息技术开放系统互连网络层安全协议》(GＢ/Ｔ17963-2000)19）《安全防范视频监控联网系统信息传输、交换、控制技术要求》（ＧB/Ｔ２8１81-20１１）20）《综合布线工程设计规范》(GB／T５03１1-2007)21）《安全防范监控数字视音频编解码技术要求》(GB/T2572４-２０１0)２2)《建筑与建筑群综合布线系统工程验收规范》(GB/T50312-20００)２3）《外壳防护等级(IＰ代码)》(GB42０8-2008)２4)《公安交通指挥系统建设技术规范》(GＡ/Ｔ445－20１0）2５）《城市警用地理信息系统分类与代码》(GA／Ｔ4９1－200４）26）《城市警用地理信息系统图形符号》(GA/T492-２004)27）《城市警用地理信息系统建设规范》（GA/Ｔ４93-200４)２8）《闯红灯自动记录系统通用技术条件》（GＡ/T49６－2014）2９）《公路车辆智能监测记录系统通用技术条件》（GＡ/T４97-２0０9)3０）《道路交通安全违法行为视频取证设备技术规范》（GA/Ｔ９95-2012）3１）《道路交通技术监控设备运行维护规范》（GA/T1０４3-２0１3）32）《道路交通信息监测记录设备设置规范》(GＡ/T1047-2013)3设计内容按照机房长期规划要求,本次机房新建工程,着眼于未来５－10年的动态增长需要。力争体现“一次投入、长期使用、经济合理、科学有效”的设计理念。机房的主设备间和配电间原则上按《电子信息系统机房设计规范》（GB501７４—2008)规定的Ａ级机房标准以进行建设。序号项目Ａ级机房指标传统机房模块化机房备注1温度主机房：夏季２3C1C，冬季20C2Ｃ;配电间:15~25℃满足满足2湿度４0%～55%满足满足3温度变化率≤5Ｃ／h,不结露满足满足4制冷量按热负荷测算,总冷量负偏差不大于5%。满足满足5尘埃主机房内的空气含尘浓度，在表态条件下测试,每升空气中大于或等于０.5μm的尘粒数,应少于１8,00０颗满足满足６噪音≤65dＢ满足满足7照明要求照度按机房400-5００Ｌux,按现场布局排列,机房内应设置备用照明，其照度≥50LUＸ。机房应设置疏散照明和安全出口标志灯，其照度不应低于0．5LUX。满足满足8接地接地电阻≤１,零地电位差≤2伏满足满足９供电系统由市电至机柜计算)≥９9.99%，单相负荷应均匀地分配在三相线路上,并应使三相负荷不平衡度小于２0％。满足满足1０风速采用活动地板下送风时，出口风速不应大于３m／s，送风气流不应直对工作人员。满足满足11防雷、防浪涌保护级别(IEC/VDＥ标准）达到I级B类标准。满足满足１２机房正压...
