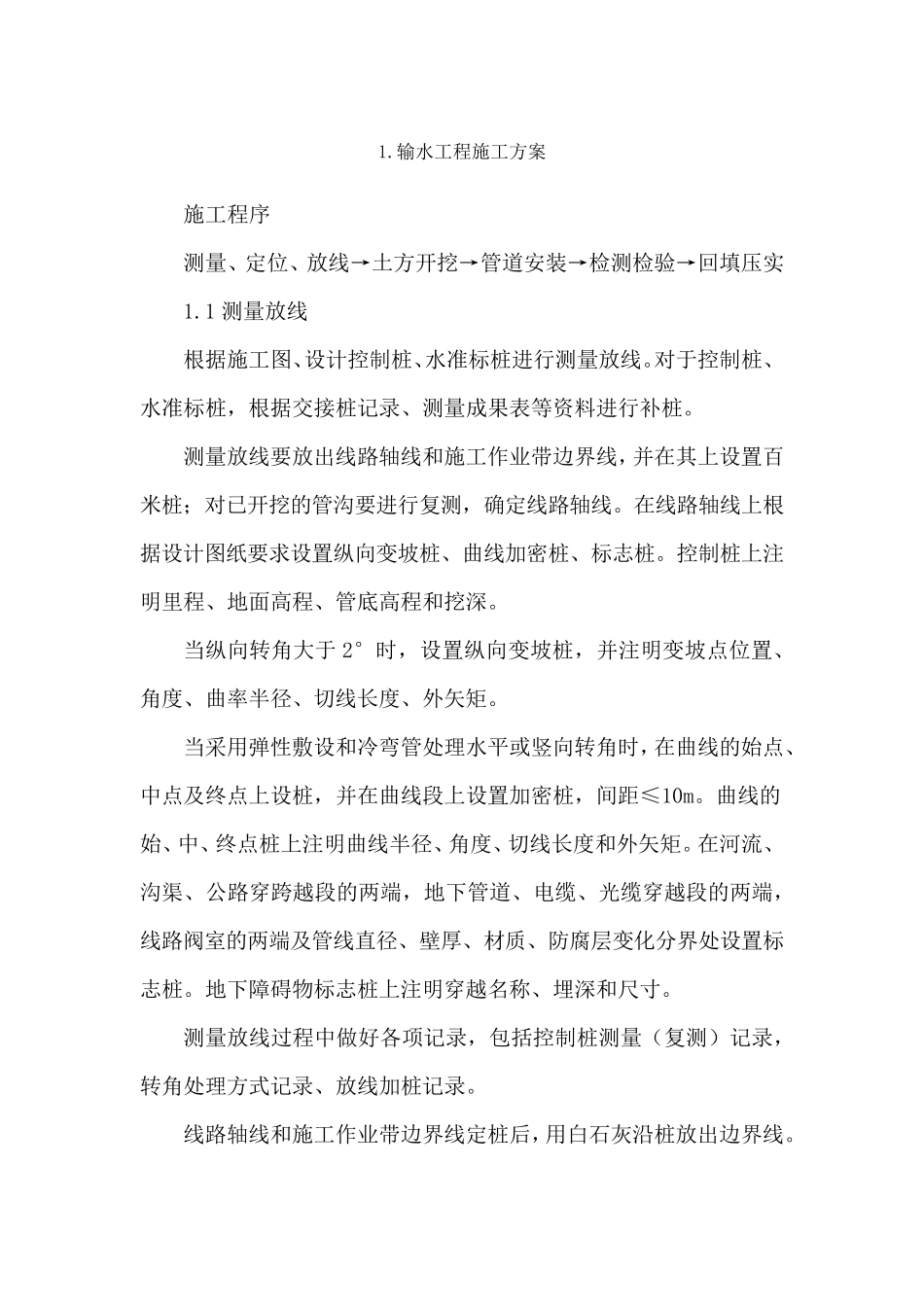

1.输水工程施工方案 施工程序 测量、定位、放线→土方开挖→管道安装→检测检验→回填压实 1.1 测量放线 根据施工图、设计控制桩、水准标桩进行测量放线。对于控制桩、水准标桩，根据交接桩记录、测量成果表等资料进行补桩。 测量放线要放出线路轴线和施工作业带边界线，并在其上设置百米桩；对已开挖的管沟要进行复测，确定线路轴线。在线路轴线上根据设计图纸要求设置纵向变坡桩、曲线加密桩、标志桩。控制桩上注明里程、地面高程、管底高程和挖深。 当纵向转角大于2°时，设置纵向变坡桩，并注明变坡点位置、角度、曲率半径、切线长度、外矢矩。 当采用弹性敷设和冷弯管处理水平或竖向转角时，在曲线的始点、中点及终点上设桩，并在曲线段上设置加密桩，间距≤10m。曲线的始、中、终点桩上注明曲线半径、角度、切线长度和外矢矩。在河流、沟渠、公路穿跨越段的两端，地下管道、电缆、光缆穿越段的两端，线路阀室的两端及管线直径、壁厚、材质、防腐层变化分界处设置标志桩。地下障碍物 标志桩上注明穿越名 称 、埋 深和尺 寸 。 测量放线过 程中做 好 各 项 记录，包 括 控制桩测量（ 复测） 记录，转角处理方式 记录、放线加桩记录。 线路轴线和施工作业带边界线定桩后 ，用白 石 灰 沿 桩放出边界线。施工作业带边界线在作业带清理前放出，线路轴线在布管前或管沟开挖前放出。 本工程线路较平坦,为便于管沟开挖,施工运输,布管,全线采用机械扫线.施工作业带宽度按3m 计算,扫线宽度按4m 计算。如发现线路走向与图纸不符或设计不合理时，及时向监理、设计、业主反映，求得妥善解决。为利于施工检查、核对，在管道轴线划线后，管沟开挖前，将管道轴线上的所有桩平移至作业带组装一侧边界线外，距边界线1m 的位置。 管沟开挖后复测转角和纵断面曲线等主要点的标高，为预制弯头和弯管提供可靠的依据。 1.2 施工便道的修筑 施工便道原则上利用原有的道路.新建施工便道应选择植被稀少地带，尽量少占原土原貌面积。 施工便道要平坦，并具有足够的承载能力，能保证施工车辆和设备的行驶安全。 施工便道经过埋设较浅的地下管道、线缆、等地下构 筑物 或设施时，要与使 用管理单 位及时联 系 ，商 定 保护 措 施。. 对施工沿 线不能断流 的沟渠 、水 渠 ，采用埋设过水 涵 管方 式 修建便道。便道和干 线公 路接 坡 处 ，采取 用土铺 垫 的方 式 ，不损 坏 公 路和路肩 ； ...
