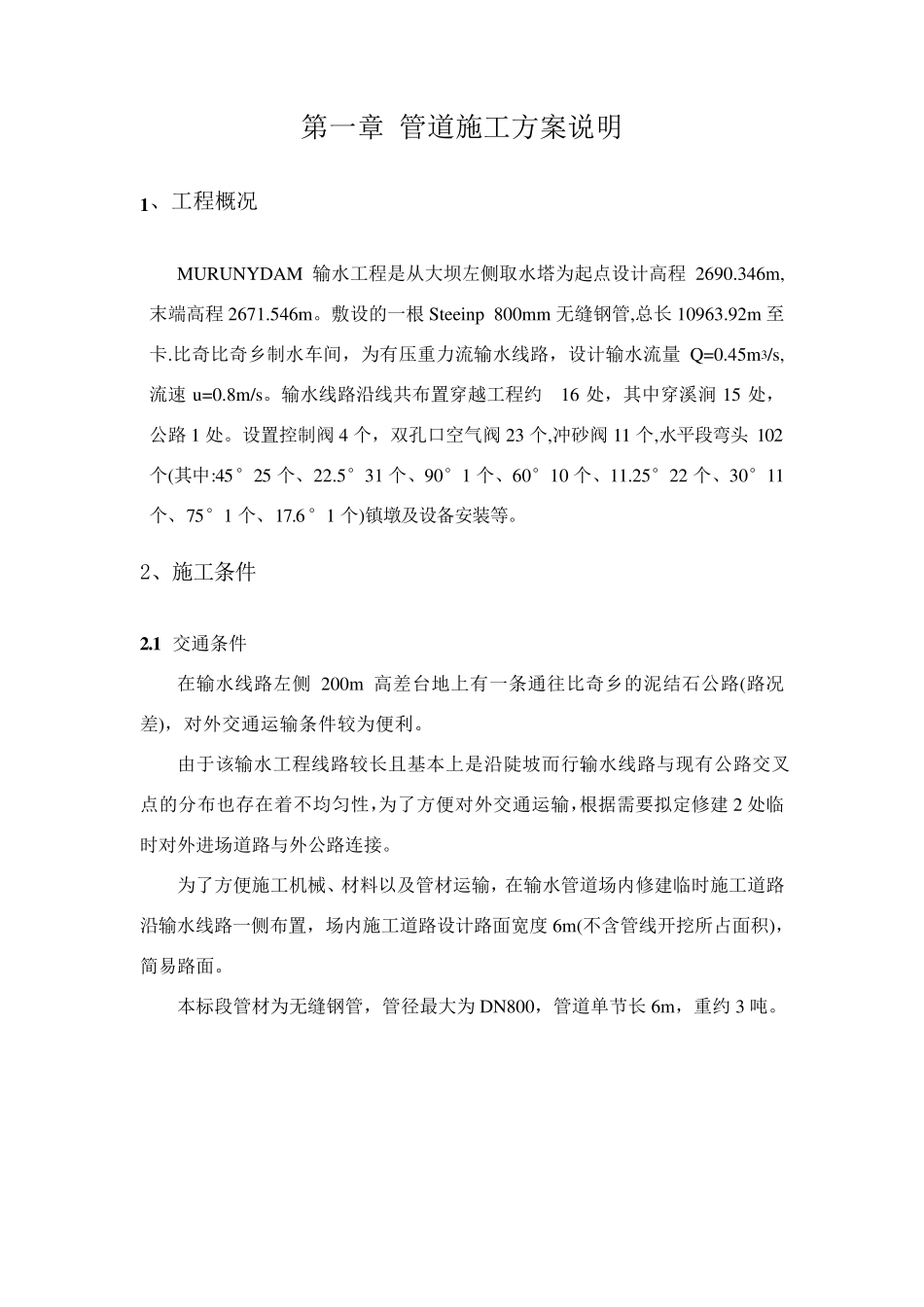

肯尼亚 MurunyDam 输水管道施工方案 中国江西国际(肯尼亚)公司 Muruny Dam 项目部 2016/2/13 第一章 管道施工方案说明 1 、工程概况 MURUNYDAM 输水工程是从大坝左侧取水塔为起点设计高程2690.346m,末端高程2671.546m。敷设的一根Steeinp 800mm 无缝钢管,总长10963.92m 至卡.比奇比奇乡制水车间，为有压重力流输水线路，设计输水流量Q=0.45m3/s,流速u =0.8m/s。输水线路沿线共布置穿越工程约 16 处，其中穿溪涧15 处，公路1 处。设置控制阀4 个，双孔口空气阀23 个,冲砂阀11 个,水平段弯头102个(其中:45°25 个、22.5°31 个、90°1 个、60°10 个、11.25°22 个、30°11个、75°1 个、17.6°1 个)镇墩及设备安装等。 2、施工条件 2 .1 交通条件 在输水线路左侧200m 高差台地上有一条通往比奇乡的泥结石公路(路况差)，对外交通运输条件较为便利。 由于该输水工程线路较长且基本上是沿陡坡而行，输水线路与现有公路交叉点的分布也存在着不均匀性，为了方便对外交通运输，根据需要拟定修建2 处临时对外进场道路与外公路连接。 为了方便施工机械、材料以及管材运输，在输水管道场内修建临时施工道路沿输水线路一侧布置，场内施工道路设计路面宽度6m(不含管线开挖 所 占 面积 )，简 易 路面。 本标 段管材为无缝钢管，管径 最 大为DN800，管道单 节 长6m，重约3 吨 。 第二章 施工准备及施工组织机构 2.1 施工组织机构 2 .1 .1 施工组织机构设置 本项目分部单元工程较多，施工组织协调非常关键。因此，要保质量、保安全、保工期、保交通、求效益，必须保证强有力的施工组织。因此将建立精干、高效的项目部领导班子，实行项目经理负责制。抽调经验丰富、年富力强的技术管理骨干组成项目管理班子，做到分工明确、责任到人、管理到位，确实有效保证工程正常施工。 2 .1 准备工作 2 .1 .1 技术方面 首先组织人员熟悉图纸，做好技术与质量、安全交底工作。根据图纸和监理工程师提供的测设基准资料和测量标志，进行现场坐标、高程测量，将测量结果提交监理工程师核查，作为施工放样的依据，在此基础上建立施工控制网，以便对整个建筑物实行同精度控制，确保工程质量。 编制主要分部工程和重要工序的质量管理实施细则和操作规程，进行技术交底和技术培训，贯彻到管理人员和操作工人。 2 .1 .2 原材料供应方面 所有材料要求有合格证，进场抽样试验合格后 方可 使 用 于 工...
