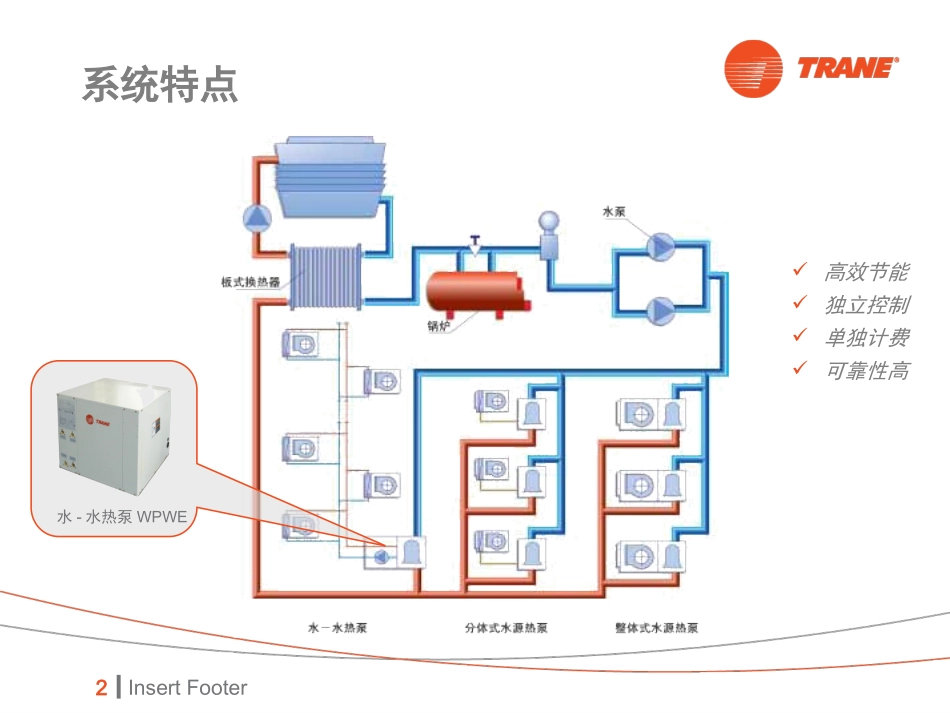

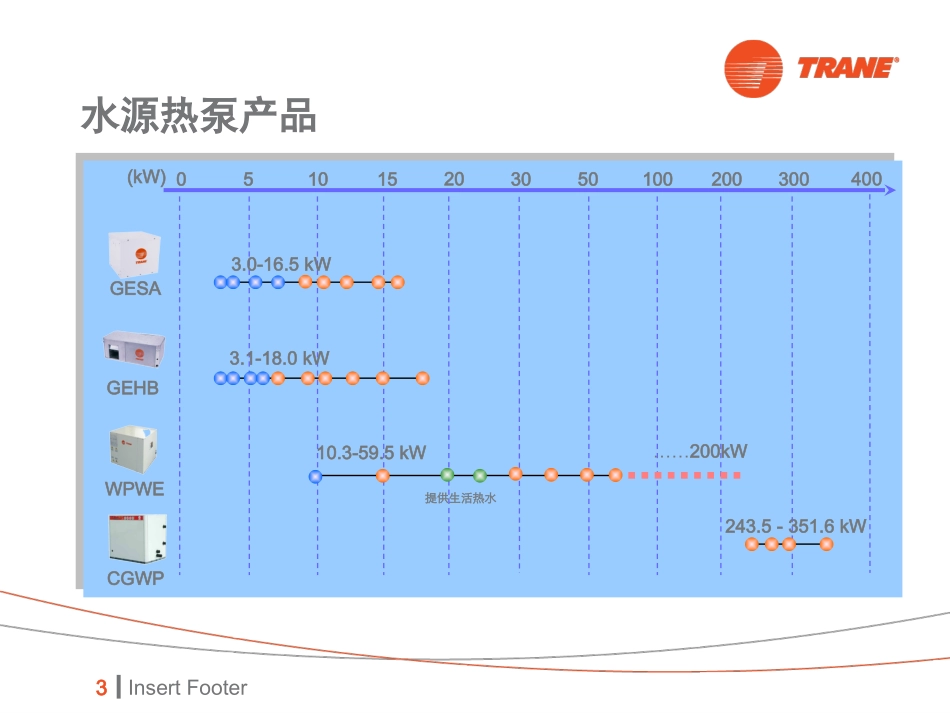

Date:2009-4-25产品销售支持部WPWE&Aqua3水源热泵机组InsertFooter2系统特点高效节能独立控制单独计费可靠性高水-水热泵WPWEInsertFooter3水源热泵产品(kW)150510200305010030020400GESAGEHBWPWECGWP3.0-16.5kW3.1-18.0kW10.3-59.5kW243.5-351.6kW……200kW提供生活热水InsertFooter4冷量范围AAkW10203040CoolingCap.5004010.3kW60WPWE06008010012016020024015.0kW19.0kW24.9kW29.6kW40.3kW49kW59.5kWNew!New!WPWE040\060WPWE080\100\120HWWD20\25WPWE160\200\240InsertFooter5产品概述高效稳定高效涡旋式压缩机，能效比高；双压缩机机组，可以实现逐级卸载，部分负荷效率更高。设计独特同心套管式换热器或板式换热器，热交换效率高,热回收功能静音设计机组采用低噪音设计维修方便框架结构无需拆卸机组顶部盖板，即可进行检修工作应用广泛适用水环、地下水及地下环路多工况运行。控制先进可根据系统需要配置不同的控制方式。InsertFooter6热水机组•制冷：夏天•制热：冬天•热回收：制热水+制冷（夏季）•制热水：全年•双制热：制热水+制热（冬季）生活热水自来水源侧地下水、地下环路空调使用侧空调末端、风机盘管Aqua3机组热水侧InsertFooter7外观结构特点框架结构所有面板均可拆卸，方便检修同侧接管同侧接管，方便现场安装橡塑保温盖板橡塑保温，减低机组噪音电气盒配单独面板方便电气检修和调试结构紧凑体积小，现场适用性好快速管路接头进、出水管配内螺纹快速接头，方便现场安装InsertFooter8机组结构使用侧换热器板式换热器高效换热能力源测换热器套管式换热器低压降，防脏堵水力模块（选项）水泵\膨胀罐\安全阀\补水阀等压缩机040\060单压缩机080\100\120双压缩机气液分离器保证系统运行稳定电气盒稳定的控制平台干燥过滤器热力膨胀阀WPWE040\060WPWE080\100\120专利结构设计套管换热器\气液分离器合理布置,节省空间InsertFooter9机组结构WPWE160\200\240使用侧换热器板式换热器高效换热能力源测换热器板式换热器高效换热能力内置水力模块（选项）水泵\膨胀罐\安全阀\放气阀等压缩机双压缩机，双制冷环路电气盒稳定的控制平台干燥过滤器热力膨胀阀新一代设计，控制灵敏InsertFooter10机组结构框架结构双压缩机系统源侧换热器套管换热器空调侧换热器板式换热器热水侧换热器套管换热器储液管消音器橡塑保温保温降噪HWWD20/25InsertFooter11使用侧换热器1冷水进运行原理使用侧换热器2压缩机2压缩机1制冷制冷热回收热回收源侧换热器2源侧换热器1源侧使用侧（空调）热水侧热水出系统2系统1系统2一直保持正常空调运行。InsertFooter12Aqua3运行原理图1212InsertFooter13Water-Out(源侧)运行原理水源空调热泵机组Water-In(空调侧)Water-Out(空调侧)Water-In(源侧)空调负荷侧：提供冷冻水通往空气末端、风盘、地暖等。源侧：通过冷却塔、锅炉、地下水、地下环路，江河、水泊提供冷热源。自来水进生活热水出热回收制热水，最高水温50℃（夏季）InsertFooter14控制说明（建议最多控制8台）集中控制器通讯线R485WPWEUSB模块以太网模块电话模块Aqua3热水模式开关机实时水箱温度显示热水出水温度设定12、24小时切换定时制热水设置（按24小时进行设置）显示时间设置空调开机/关机/运行模式设置参数浏览：制冷回水温度、制热回水温度、冬季防冻温度等定时空调开机/关机故障清除、参数设置实时监控回水温度、出水温度监控压缩机、空调侧水泵运行状态二通阀连锁功能PC控制软件智能加卸载远程控制定时开/关机机组状态查询及信息显示等功能单机控制器热水控制器InsertFooter15多级系统InsertFooter16选项说明内置水力模块—水力模块包含水泵\膨胀罐\安全阀\自动补水阀等。热回收功能—可通过热回收提供生活热水，限WPWE080\100两个型号。模块化组合,集中控制器—建议相邻型号间模块组合，不超过8个模块。电话控制—集中控制+选配电话模块PC控制—集中控制+选配USB模块，PC控制软件。接驳MiniICS—RS485接口，Trane内部通讯协议InsertFooter17产品应用—别墅项目地源热泵系统……吸收土壤中能量，高效节能，稳定可靠。...
