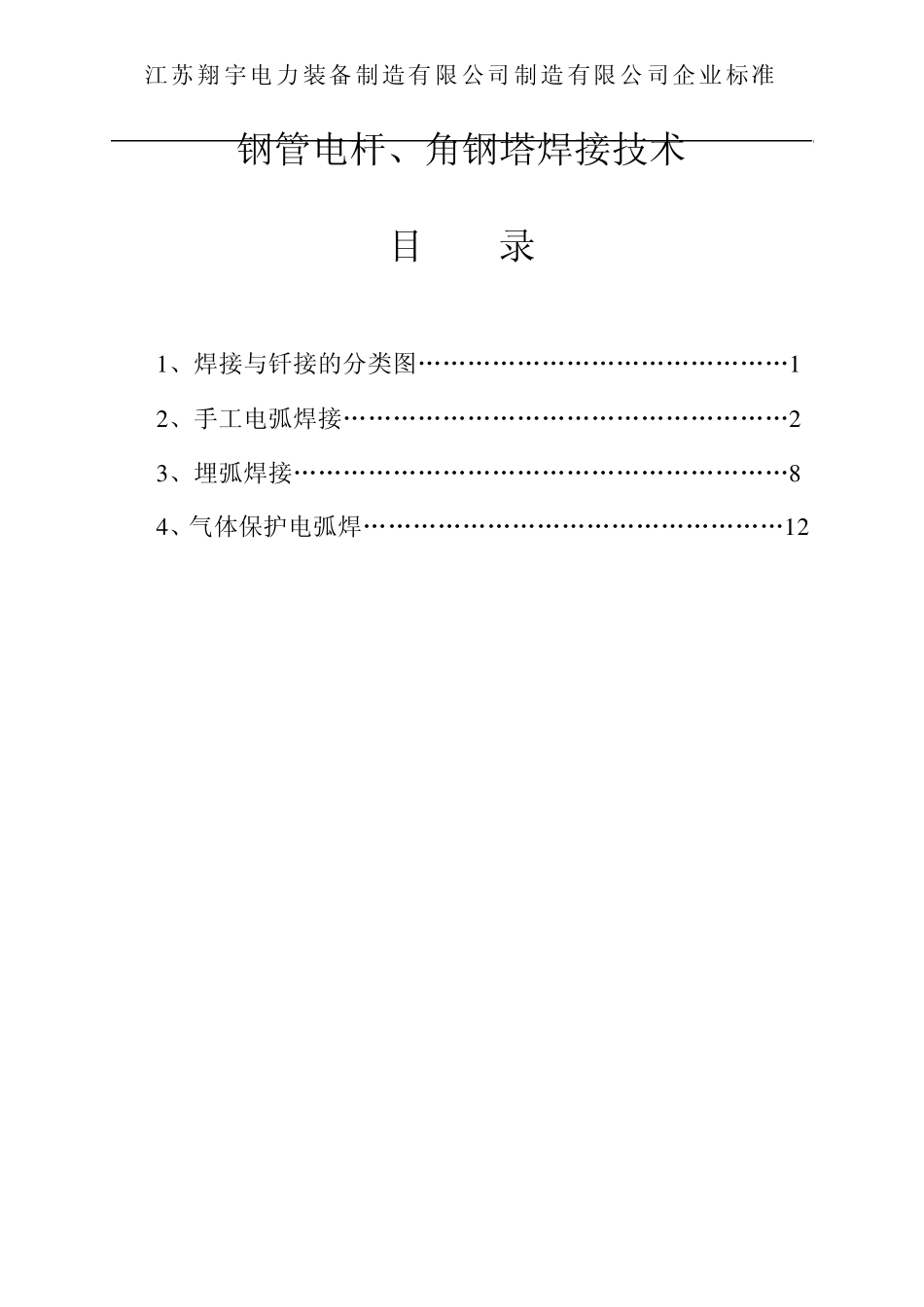

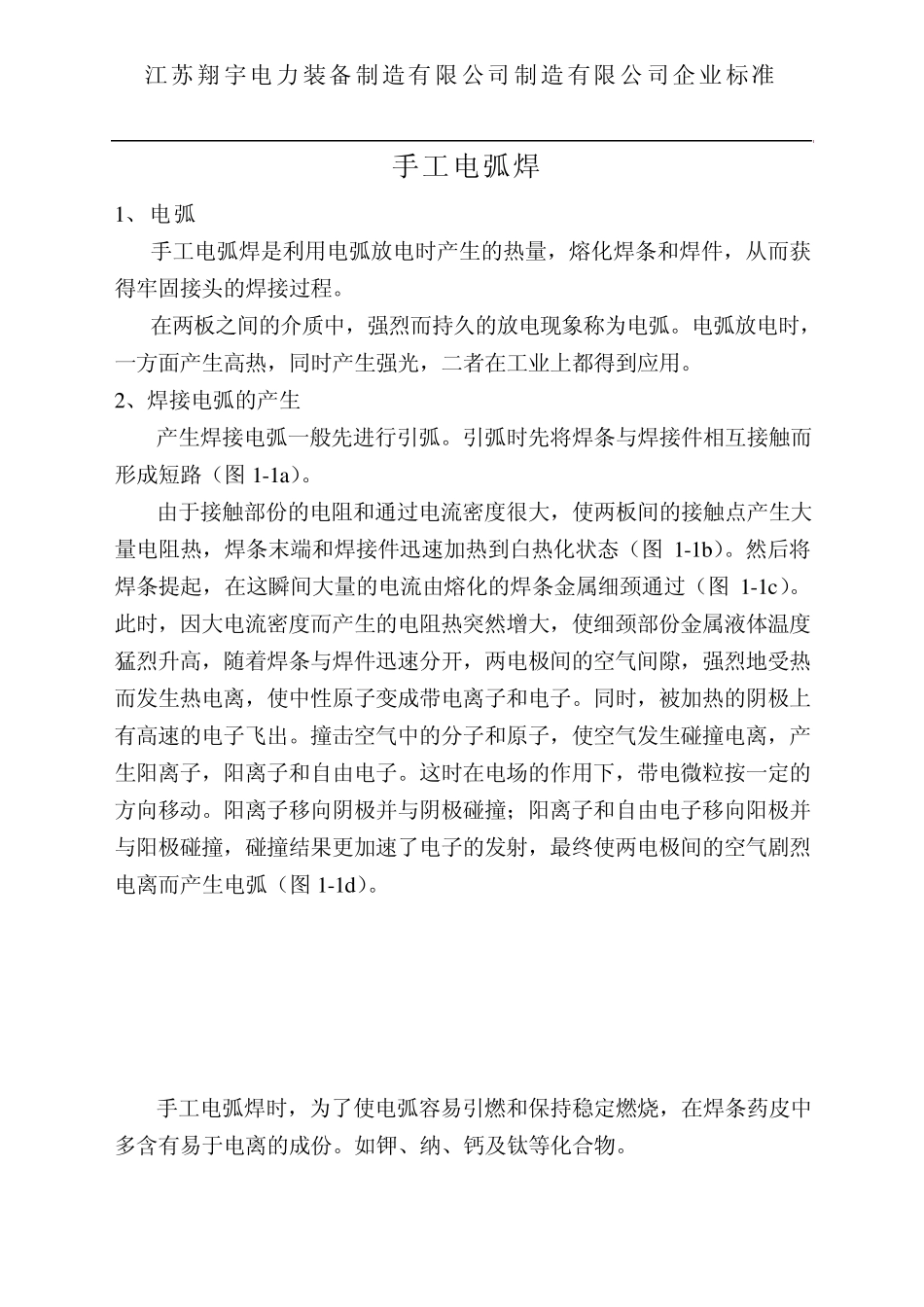

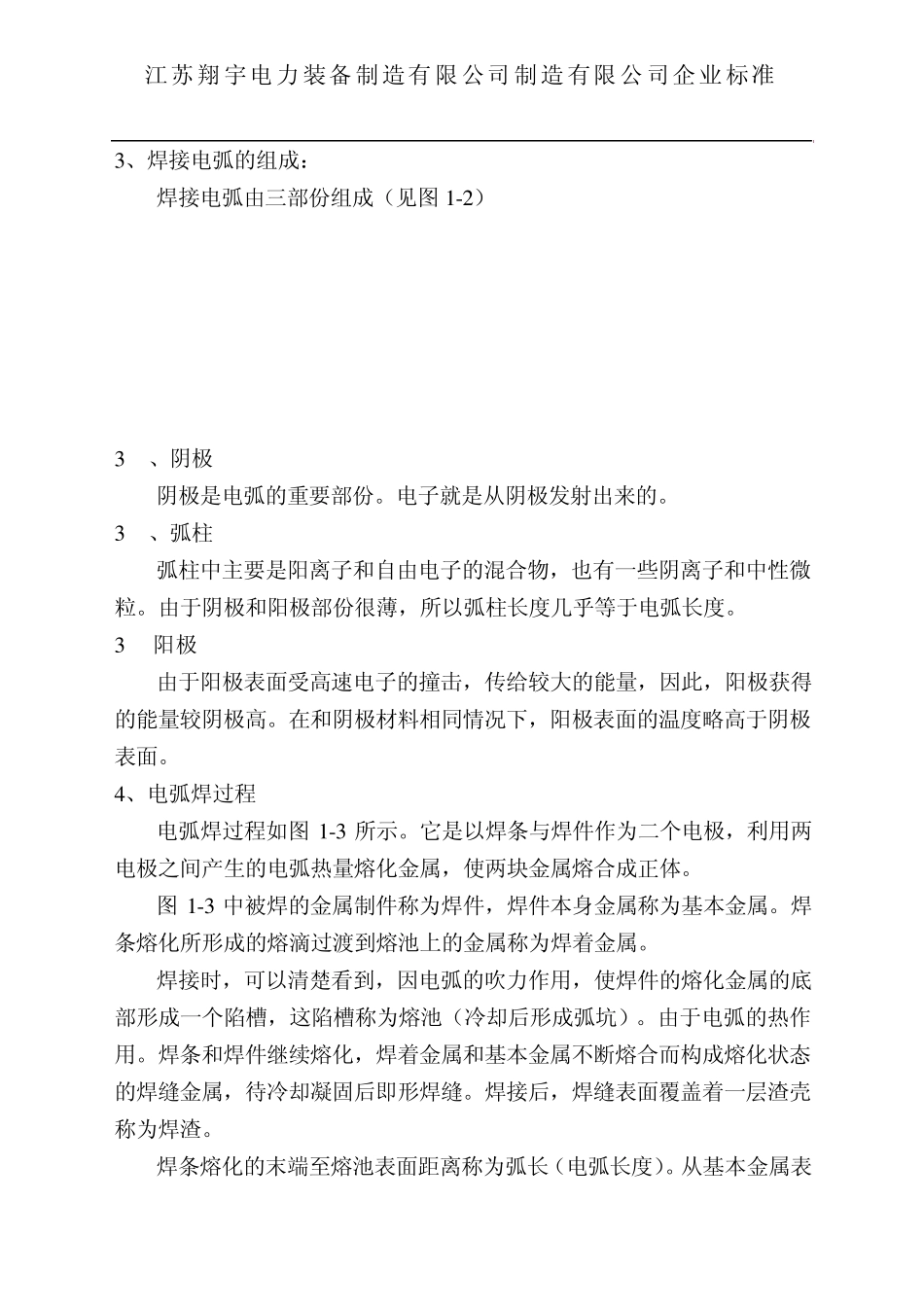

江苏翔宇电力装备制造有限公司制造有限公司企业标准 钢管电杆、角钢塔焊接技术 目 录 1 、焊接与钎接的分类图„„„„„„„„„„„„„„„1 2 、手工电弧焊接„„„„„„„„„„„„„„„„„„2 3 、埋弧焊接„„„„„„„„„„„„„„„„„„„„8 4 、气体保护电弧焊„„„„„„„„„„„„„„„„„1 2 江苏翔宇电力装备制造有限公司制造有限公司企业标准 手工电弧焊 1、电弧 手工电弧焊是利用电弧放电时产生的热量，熔化焊条和焊件，从而获得牢固接头的焊接过程。 在两板之间的介质中，强烈而持久的放电现象称为电弧。电弧放电时，一方面产生高热，同时产生强光，二者在工业上都得到应用。 2、焊接电弧的产生 产生焊接电弧一般先进行引弧。引弧时先将焊条与焊接件相互接触而形成短路（图 1-1a）。 由于接触部份的电阻和通过电流密度很大，使两板间的接触点产生大量电阻热，焊条末端和焊接件迅速加热到白热化状态（图 1-1b）。然后将焊条提起，在这瞬间大量的电流由熔化的焊条金属细颈通过（图 1-1c）。此时，因大电流密度而产生的电阻热突然增大，使细颈部份金属液体温度猛烈升高，随着焊条与焊件迅速分开，两电极间的空气间隙，强烈地受热而发生热电离，使中性原子变成带电离子和电子。同时，被加热的阴极上有高速的电子飞出。撞击空气中的分子和原子，使空气发生碰撞电离，产生阳离子，阳离子和自由电子。这时在电场的作用下，带电微粒按一定的方向移动。阳离子移向阴极并与阴极碰撞；阳离子和自由电子移向阳极并与阳极碰撞，碰撞结果更加速了电子的发射，最终使两电极间的空气剧烈电离而产生电弧（图 1-1d）。 手工电弧焊时，为了使电弧容易引燃和保持稳定燃烧，在焊条药皮中多含有易于电离的成份。如钾、纳、钙及钛等化合物。 江苏翔宇电力装备制造有限公司制造有限公司企业标准 3、焊接电弧的组成： 焊接电弧由三部份组成（见图 1-2） 3.1、阴极 阴极是电弧的重要部份。电子就是从阴极发射出来的。 3.2、弧柱 弧柱中主要是阳离子和自由电子的混合物，也有一些阴离子和中性微粒。由于阴极和阳极部份很薄，所以弧柱长度几乎等于电弧长度。 3.3阳极 由于阳极表面受高速电子的撞击，传给较大的能量，因此，阳极获得的能量较阴极高。在和阴极材料相同情况下，阳极表面的温度略高于阴极表面。 4、电弧焊过程 电弧焊过程如图 1-3 所示。它是以焊条与焊件作为二个电极，利用两电极之间产生...
