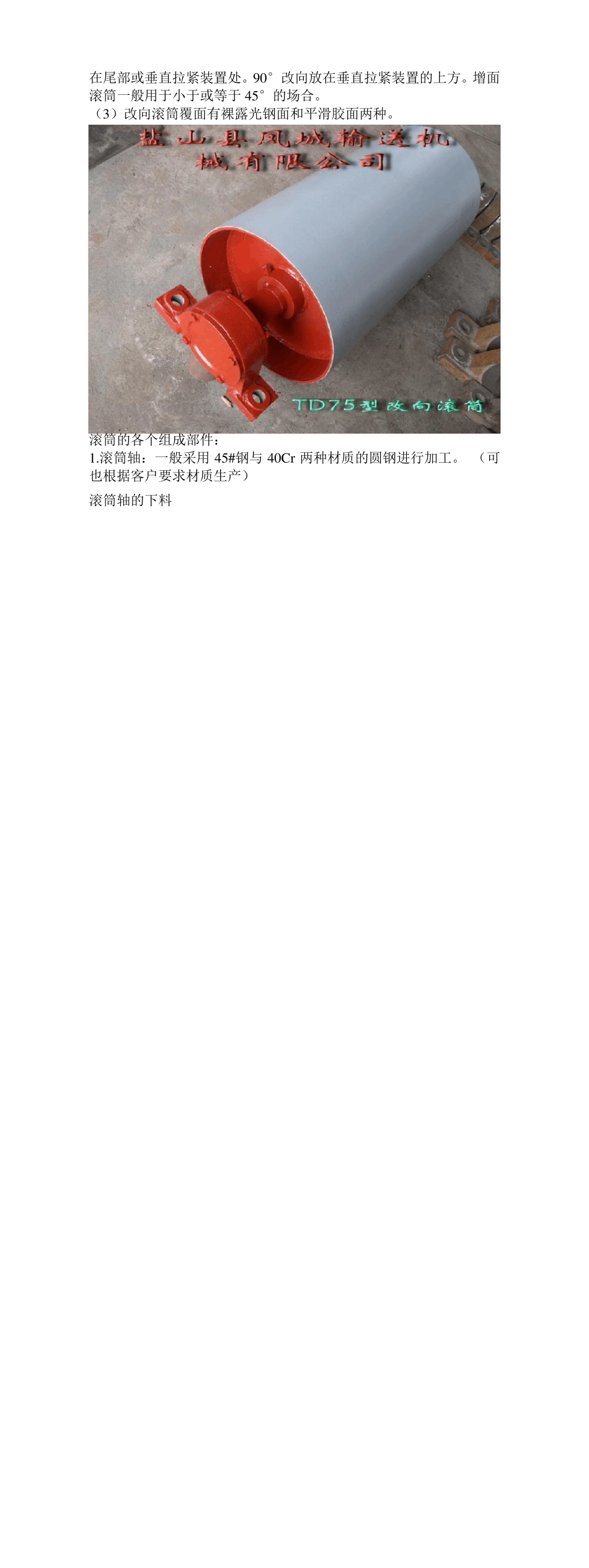

盐 山 县 凤 城 输 送 机 械 有 限 公 司 滚 筒 说 明 ： 滚 筒 分 传 动 滚 筒 组 和 改 向 滚 筒 组 。 传 动 滚 筒 是 传 递 动 力 的 主 要 部 件 。 传 动 滚 筒 根 据 承 载 能 力 分 滚 筒直 径 有 500、 630、 800、 1000、 1200、 1400mm 等 。 同 一 种 滚 筒 直 径 又有 几 种 不 同 的 轴 径 和 中 心 跨 距 供 设 计 者 选 用 。 （ 1） 轻 型 滚 筒 ： 轴 承 孔 径50~100mm。 轴 与 轮 毂 为 单 键 联 接 的 单 幅板 焊 接 筒 体 结 构 。 单 向 出 轴 。 （ 2） 中 型 滚 筒 ： 轴 承 孔 径 120~180mm。 轴 与 轮 毂 为 胀 套 联 接 。 （ 3） 重 型 滚 筒 ： 轴 承 孔 径 200~350mm。 轴 与 轮 毂 为 胀 套 联 接 ， 筒 体为 铸 焊 结 构 。 有 单 向 出 轴 和 双 向 出 轴 两 种 。 传 动 滚 筒 表 面 有 裸 露 光 钢 面 ， 人 字 形 和 菱 形 花 纹 橡 胶 覆 面 。 小 功 率 、小 带 宽 及 环 境 干 燥 时 可 采 用 裸 露 光 钢 面 滚 筒 。 人 字 形 花 纹 胶 面 摩 擦 系数 大 ， 防 滑 性 和 排 水 性 好 ， 但 有 方 向 性 。 菱 形 胶 面 用 于 双 向 运 行 的 输送 机 。 用 于 重 要 场 合 的 滚 筒 ， 最 好 采 用 硫 化 橡 胶 覆 面 。 改 向 滚 筒 用 于 改 变 输 送 带 的 运 行 方 向 或增加输 送 带 与 传 动 滚 筒 间的 围包角。 （ 1） 改 向 滚 筒 按承 载 能 力 也分 轻 型 、 中 型 和 重 型 ， 分 档直 径 分 别为50~100mm、 120~180mm 及 200~260mm， 结 构 型 式与 传 动 滚 筒 一 致。 （ 2） 改 向 滚 筒 用 于 改 变 输 送 带 运 行 方 向 。 用 于180°改 向 时 一 般放 在尾部或垂直拉紧装置处。90°改向放在垂直拉紧装置的上方。增面滚筒一般用于小于或等于 45°的场合。 （3）改向滚筒覆面有裸露光钢面和平滑胶面两种。 滚筒的各个组成部件： 1.滚筒轴：一般采用 45#钢与 40Cr两种材质的圆钢进行加工。 （可也根据客户要求材质生产） 滚筒轴的下料 已经下好的滚筒...
