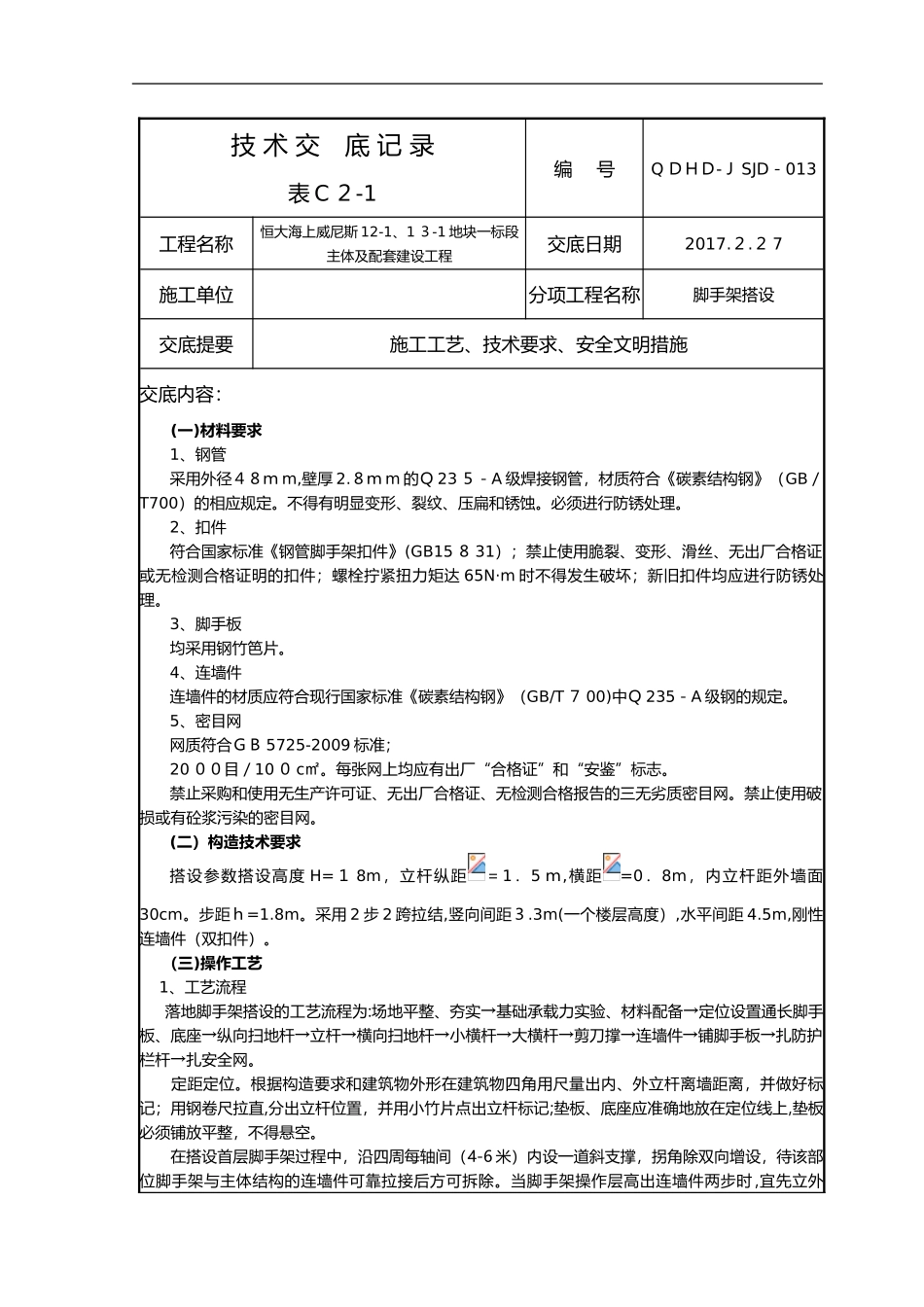

技术交底记录表C２-1编号QＤＨＤ-ＪSJD－013工程名称恒大海上威尼斯12-1、1３-1地块一标段主体及配套建设工程交底日期2017.２.２7施工单位分项工程名称脚手架搭设交底提要施工工艺、技术要求、安全文明措施交底内容：(一)材料要求1、钢管采用外径４８ｍm,壁厚2.８ｍm的Ｑ23５－A级焊接钢管，材质符合《碳素结构钢》（GB／T700）的相应规定。不得有明显变形、裂纹、压扁和锈蚀。必须进行防锈处理。2、扣件符合国家标准《钢管脚手架扣件》(GB15８31）；禁止使用脆裂、变形、滑丝、无出厂合格证或无检测合格证明的扣件；螺栓拧紧扭力矩达65N·m时不得发生破坏；新旧扣件均应进行防锈处理。3、脚手板均采用钢竹笆片。4、连墙件连墙件的材质应符合现行国家标准《碳素结构钢》（GB/T７00)中Ｑ235－A级钢的规定。5、密目网网质符合ＧＢ5725-2009标准；20００目／10０c㎡。每张网上均应有出厂“合格证”和“安鉴”标志。禁止采购和使用无生产许可证、无出厂合格证、无检测合格报告的三无劣质密目网。禁止使用破损或有砼浆污染的密目网。(二）构造技术要求搭设参数搭设高度H=１8m，立杆纵距＝1．5ｍ,横距=0．8m，内立杆距外墙面30cm。步距ｈ=1.8m。采用2步2跨拉结,竖向间距３.3m(一个楼层高度）,水平间距4.5m,刚性连墙件（双扣件）。（三)操作工艺1、工艺流程落地脚手架搭设的工艺流程为:场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。定距定位。根据构造要求和建筑物外形在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直,分出立杆位置，并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每轴间（4-6米）内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时,宜先立外排，后立内排。其余按下构造要求搭设。2、主杆基础本工程脚手架基础回填土夯实,浇筑C1０基础,地基承载能力能够满足外脚手架的搭设要求,并且排水畅通。3、立杆间距（1)脚手架立杆纵距1.5m，横距０.8m,步距1.８m；连墙杆间距竖直3.3m，水平4．5m(即两步两跨)；内立杆距建筑物0.３m。(2)脚手架的底部立杆采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开５00mm以上，且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。(3)立杆应设置垫木,并设置纵横方向扫地杆，连接于立脚点杆上，离底座２0ｃｍ左右。（４)立杆的垂直偏差应控制在不大于架高的１／400。(5)立杆及纵横向水平杆构造要求：4、大横杆、小横杆设置(１)大横杆在脚手架高度方向的间距1.8ｍ,以便立网挂设,大横杆置于立杆里面,每侧外伸长度为150mm。（2)外架子按立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。5、剪刀撑脚手架外侧立面的两端各设置一道剪刀撑,并应由底至顶连续设置;中间各道剪刀撑之间的净距离不应大于１5ｍ。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m,应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于１５0mm。6、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板,无探头板。(２）满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位,不能满铺处必须采取有效的防护措施。(３)脚手片须用1２-14#铅丝双股并联绑扎，不少于4点,要求绑扎牢固，交接处平整,铺设时要选用完好无损的脚手片,发现有破损的要及时更换。7、防护栏杆(１)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭,且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网,要求严密、平整。(3）脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道,高度分别为0．9m和1．3ｍ。(４）脚手架内侧形成临边的（如遇大开间门窗洞等）,在脚手架内侧设１.2ｍ的防...
