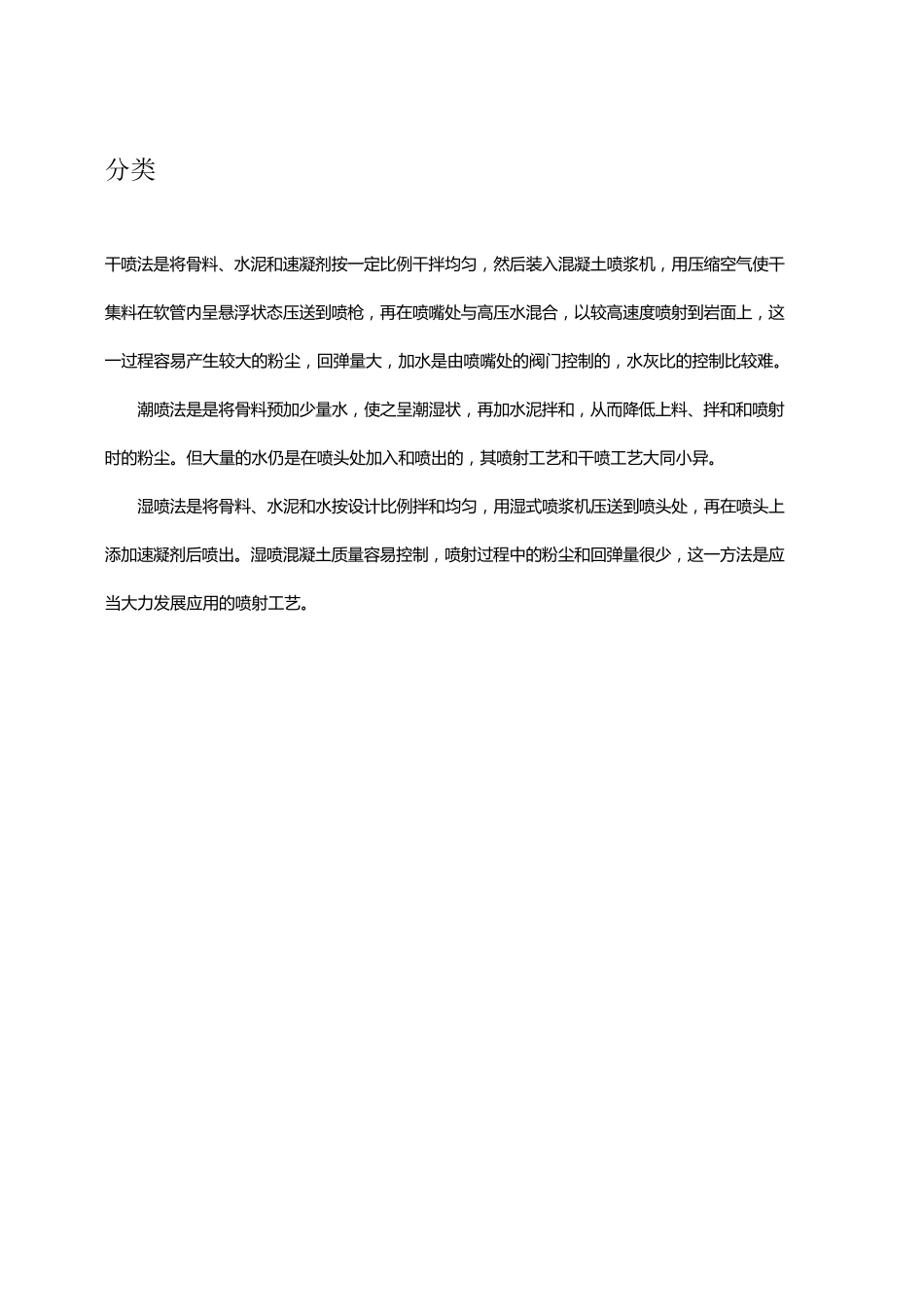

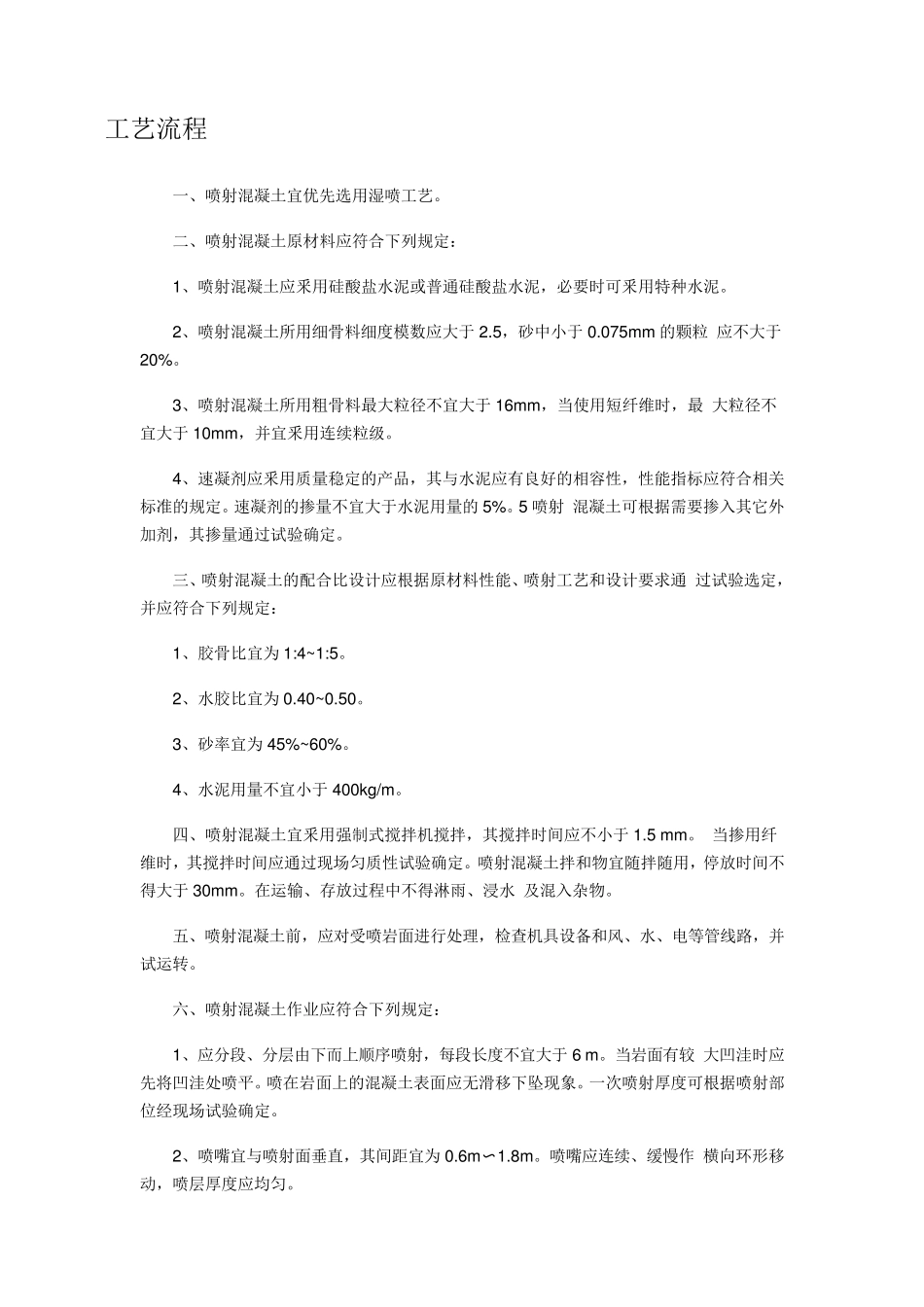

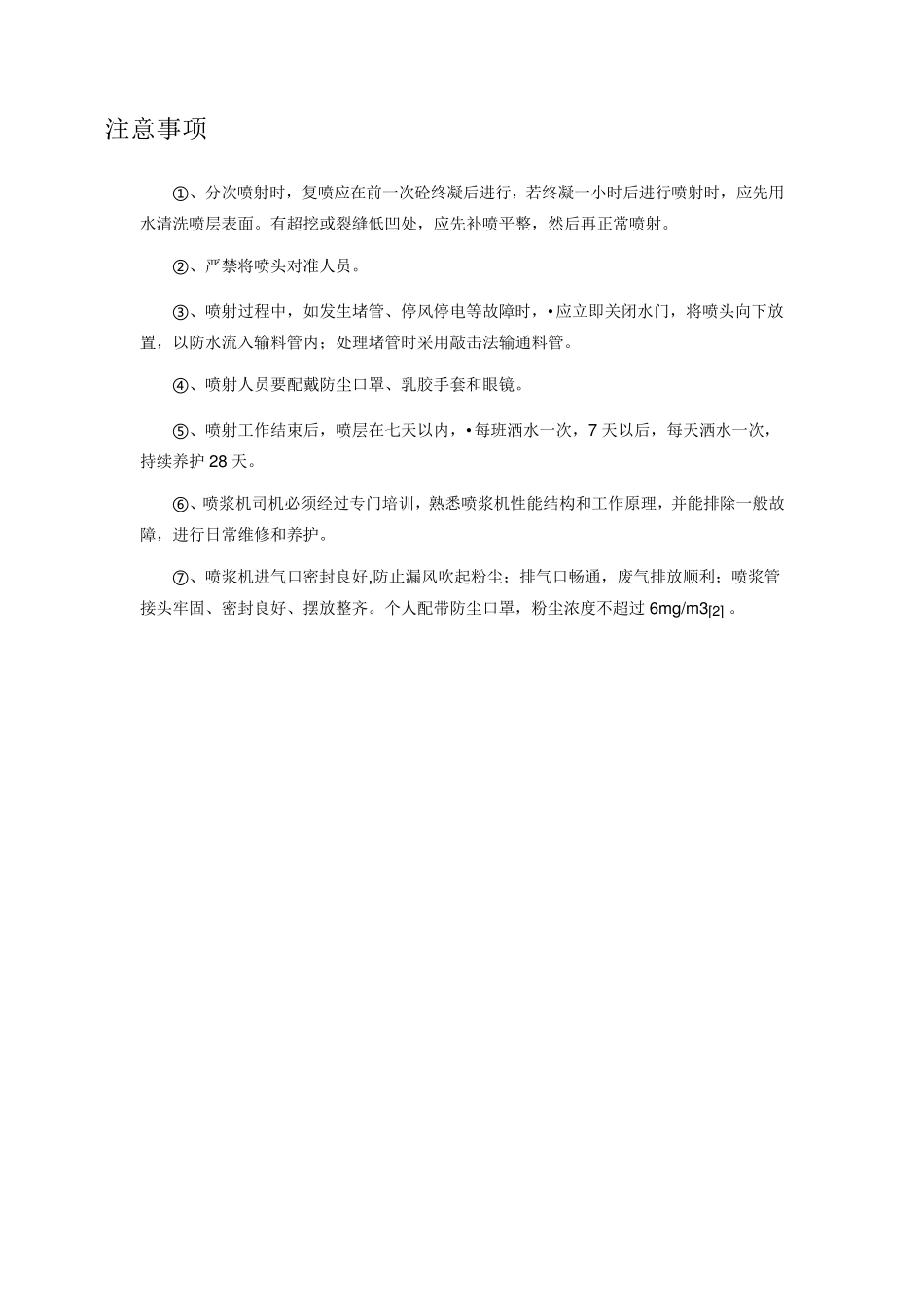

分类 干 喷 法 是 将 骨 料 、水泥和速凝剂按一定比例干 拌均匀,然后装入混凝土喷 浆机,用压缩空气使干集料 在软管内呈悬浮状态压送到喷 枪,再在喷 嘴处与高压水混合,以较高速度喷 射到岩面上,这一过程容易产生较大的粉尘,回弹量大,加水是 由喷 嘴处的阀门控制的,水灰比的控制比较难。 潮喷 法 是 是 将 骨 料 预加少量水,使之呈潮湿状,再加水泥拌和,从而降低上料 、拌和和喷 射时的粉尘。但大量的水仍是 在喷 头处加入和喷 出的,其喷 射工艺和干 喷 工艺大同小异。 湿喷 法 是 将 骨 料 、水泥和水按设计比例拌和均匀,用湿式喷 浆机压送到喷 头处,再在喷 头上添加速凝剂后喷 出。湿喷 混凝土质量容易控制,喷 射过程中的粉尘和回弹量很少,这一方法 是 应当大力发展应用的喷 射工艺。 注意事项 ①、分次喷射时,复喷应在前一次砼终凝后进行,若终凝一小时后进行喷射时,应先用水清洗喷层表面。有超挖或裂缝低凹处,应先补喷平整,然后再正常喷射。 ②、严禁将喷头对准人员。 ③、喷射过程中,如发生堵管、停风停电等故障时,•应立即关闭水门,将喷头向下放置,以防水流入输料管内;处理堵管时采用敲击法输通料管。 ④、喷射人员要配戴防尘口罩、乳胶手套和眼镜。 ⑤、喷射工作结束后,喷层在七天以内,•每班洒水一次,7 天以后,每天洒水一次,持续养护 28 天。 ⑥、喷浆机司机必须经过专门培训,熟悉喷浆机性能结构和工作原理,并能排除一般故障,进行日常维修和养护。 ⑦、喷浆机进气口密封良好,防止漏风吹起粉尘;排气口畅通,废气排放顺利;喷浆管接头牢固、密封良好、摆放整齐。个人配带防尘口罩,粉尘浓度不超过 6mg/m3[2] 。 工艺流程 一、喷射混凝土宜优先选用湿喷工艺。 二、喷射混凝土原材料应符合下列规定: 1、喷射混凝土应釆用硅酸盐水泥或普通硅酸盐水泥,必要时可釆用特种水泥。 2、喷射混凝土所用细骨料细度模数应大于 2.5,砂中小于 0.075mm 的颗粒 应不大于20%。 3、喷射混凝土所用粗骨料最大粒径不宜大于 16mm,当使用短纤维时,最 大粒径不宜大于 10mm,并宜釆用连续粒级。 4、速凝剂应釆用质量稳定的产品,其与水泥应有良好的相容性,性能指标应符合相关标准的规定。速凝剂的掺量不宜大于水泥用量的 5%。5 喷射 混凝土可根据需要掺入其它外加剂,其掺量通过试验确定。 三、喷射混凝土的配合比设计应根据原材料性能、喷射工...
