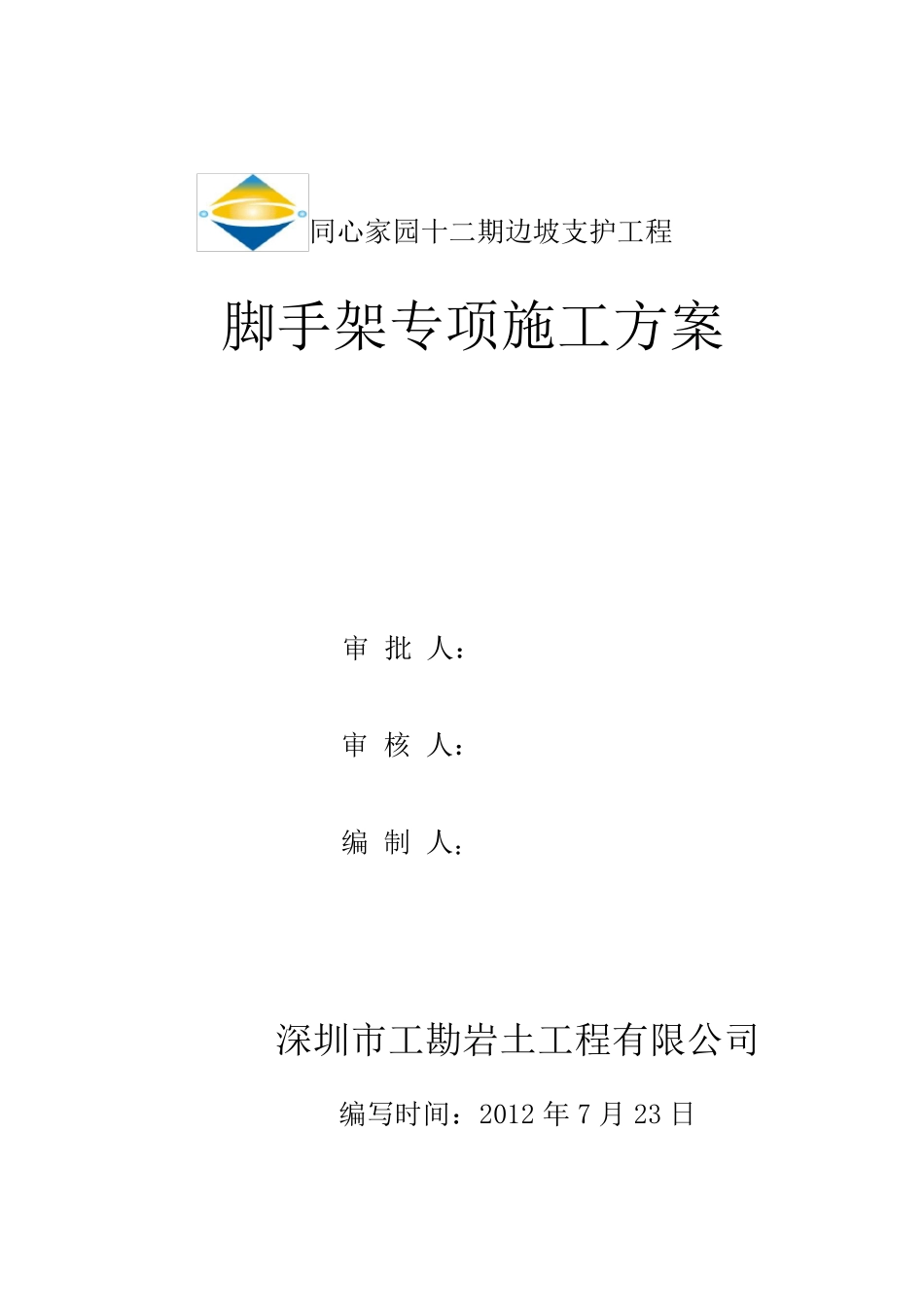

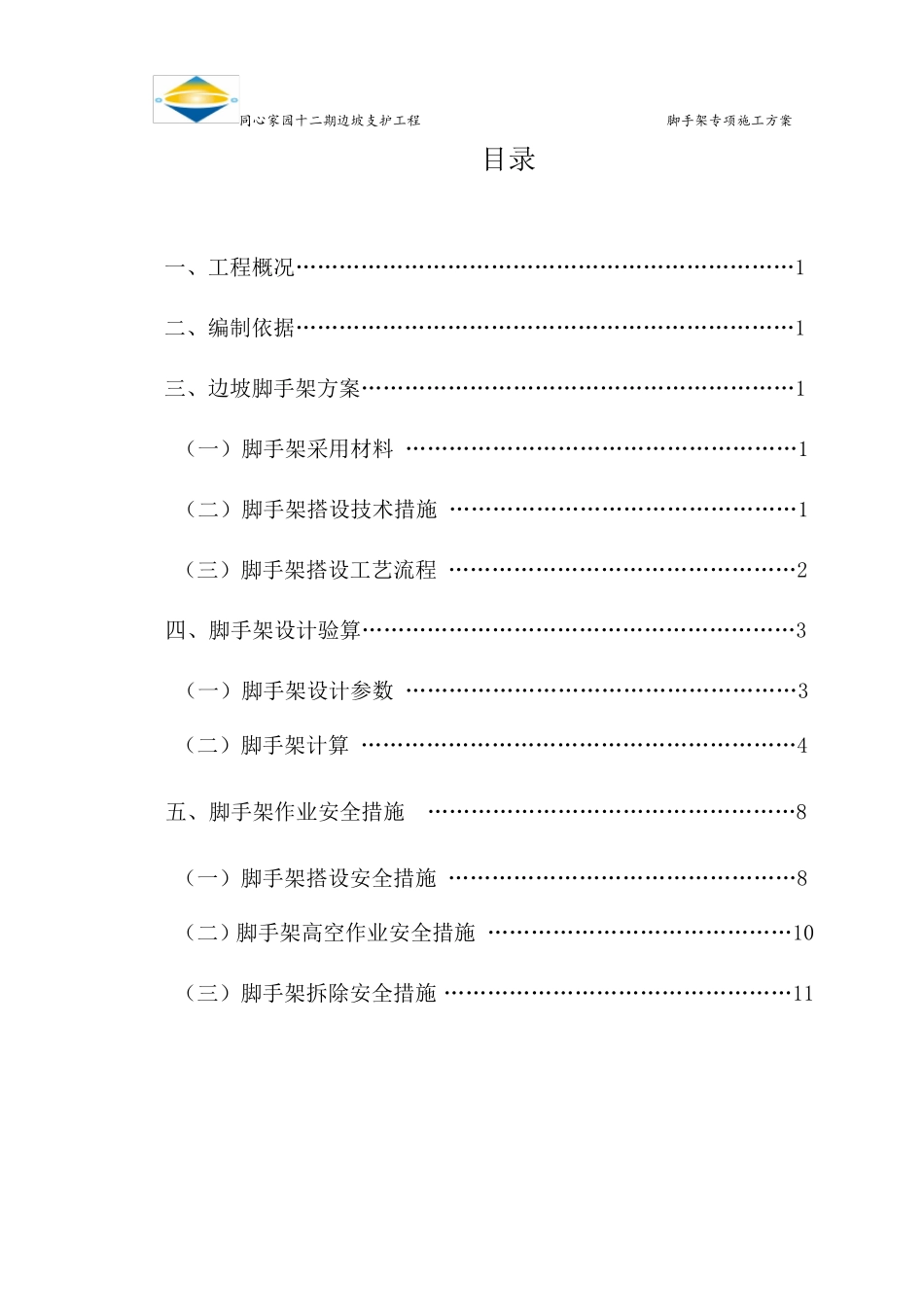

同心家园十二期边坡支护工程 脚手架专项施工方案 审 批 人： 审 核 人： 编 制 人： 深圳市工勘岩土工程有限公司 编写时间：2012 年 7 月 23 日 同心家园十二期边坡支护工程 脚手架专项施工方案 目录 一、工程概况……………………………………………………………1 二、编制依据……………………………………………………………1 三、边坡脚手架方案……………………………………………………1 （一）脚手架采用材料 ………………………………………………1 （二）脚手架搭设技术措施 …………………………………………1 （三）脚手架搭设工艺流程 …………………………………………2 四、脚手架设计验算……………………………………………………3 （一）脚手架设计参数 ………………………………………………3 （二）脚手架计算 ……………………………………………………4 五、脚手架作业安全措施 ……………………………………………8 （一）脚手架搭设安全措施 …………………………………………8 （二）脚手架高空作业安全措施 ……………………………………10 （三）脚手架拆除安全措施 …………………………………………11 同心家园十二期边坡支护工程 脚手架专项施工方案 1 一、工程概况 三亚万科同心家园十二期边坡支护工程，边坡长度约300m，高度15～23m，坡率为1:1，采用预应力锚索及锚杆+格构梁的支护结构，边坡已开挖完成，锚索、锚杆施工需搭设排架。 二、编制依据： JGJ59-99 建筑施工安全检查标准 JGJ80-91 建筑施工高处作业安全技术规范 JGJ130-2001 建筑施工扣件式钢管脚手架安全技术规范 三、边坡脚手架方案 （一）脚手架采用材料 1.脚手架采用φ48mm、壁厚 3.5mm 钢管，符合现行国家标准，连接扣件采用标准扣件；立杆、大横杆和斜杆的最大长度为6.0m。 2.脚手板应采用木板或者串片毛竹制作，厚度不小于 50mm，宽度大于等于 250mm，长度不小于 1.5m，其材质应符合国家现行有关建材标准。 （二）脚手架搭设技术措施 1. 根据边坡实际情况，采用错落坡型脚手架，脚手架随坡度而设，坡率1:1，最大高度不超过 23M。 2．根据锚索、锚杆位置，主受力立杆水平间距 2.0m，垂直间距 2.0m，设内外双排架，内外排间距约2.2m；其余辅助受力立杆随坡度而调整搭设，间距 1.5 m 左右，均按坡度450搭设。 同心家园十二期边坡支护工程 脚手架专项施工方案 2 3． ...
