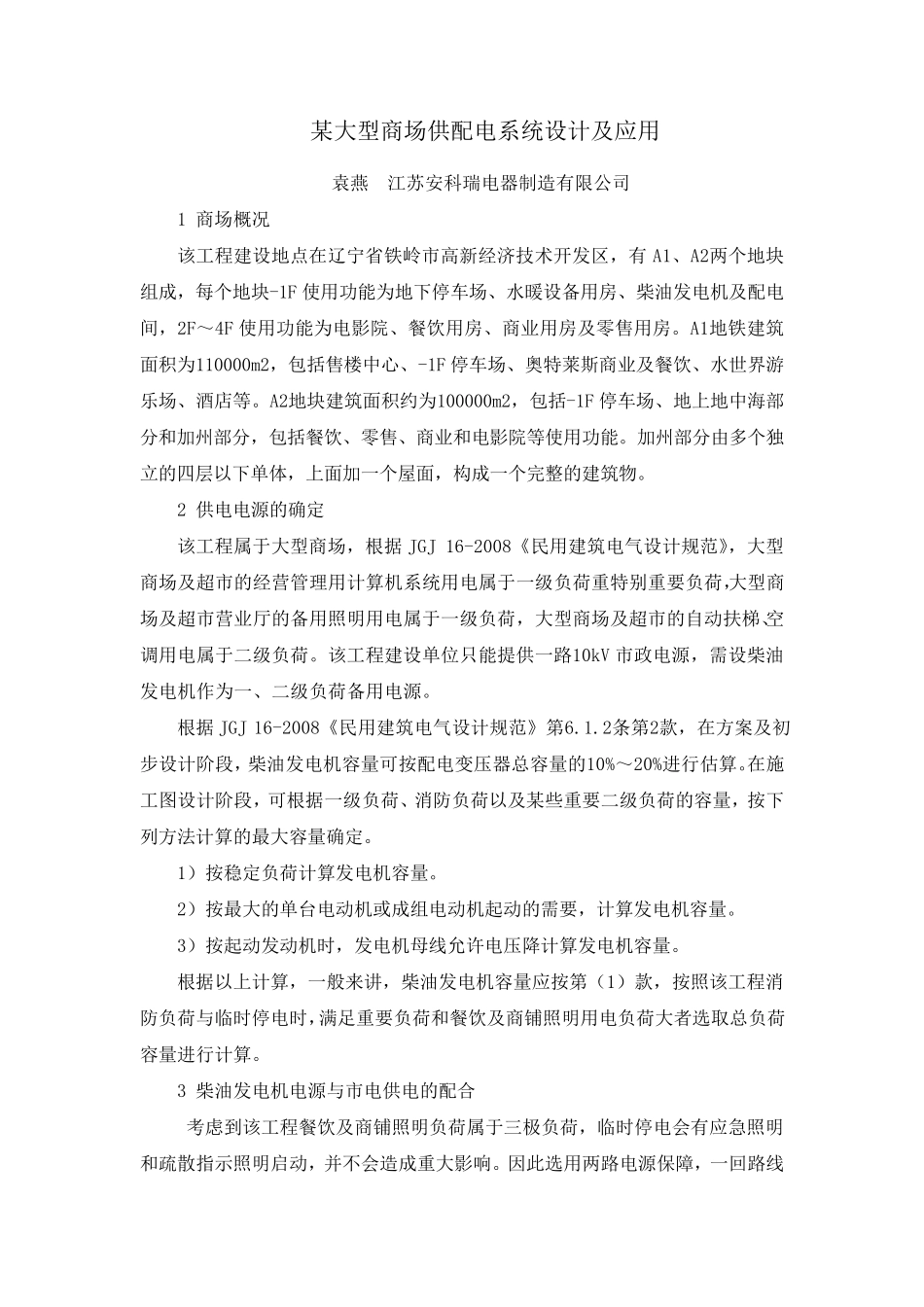

某大型商场供配电系统设计及应用袁燕江苏安科瑞电器制造有限公司1 商场概况该工程建设地点在辽宁省铁岭市高新经济技术开发区，有A1、A2两个地块组成，每个地块-1F 使用功能为地下停车场、水暖设备用房、柴油发电机及配电间，2F～4F 使用功能为电影院、餐饮用房、商业用房及零售用房。A1地铁建筑面积为110000m2，包括售楼中心、-1F 停车场、奥特莱斯商业及餐饮、水世界游乐场、酒店等。A2地块建筑面积约为100000m2，包括-1F 停车场、地上地中海部分和加州部分，包括餐饮、零售、商业和电影院等使用功能。加州部分由多个独立的四层以下单体，上面加一个屋面，构成一个完整的建筑物。2 供电电源的确定该工程属于大型商场，根据 JGJ 16-2008《民用建筑电气设计规范》，大型商场及超市的经营管理用计算机系统用电属于一级负荷重特别重要负荷，大型商场及超市营业厅的备用照明用电属于一级负荷，大型商场及超市的自动扶梯、空调用电属于二级负荷。该工程建设单位只能提供一路10kV 市政电源，需设柴油发电机作为一、二级负荷备用电源。根据 JGJ 16-2008《民用建筑电气设计规范》第6.1.2条第2款，在方案及初步设计阶段，柴油发电机容量可按配电变压器总容量的10%～20%进行估算。在施工图设计阶段，可根据一级负荷、消防负荷以及某些重要二级负荷的容量，按下列方法计算的最大容量确定。1）按稳定负荷计算发电机容量。2）按最大的单台电动机或成组电动机起动的需要，计算发电机容量。3）按起动发动机时，发电机母线允许电压降计算发电机容量。根据以上计算，一般来讲，柴油发电机容量应按第（1）款，按照该工程消防负荷与临时停电时，满足重要负荷和餐饮及商铺照明用电负荷大者选取总负荷容量进行计算。3 柴油发电机电源与市电供电的配合考虑到该工程餐饮及商铺照明负荷属于三极负荷，临时停电会有应急照明和疏散指示照明启动，并不会造成重大影响。因此选用两路电源保障，一回路线路供电方案。供电方案如图1，该系统方案由一路10kV 高压电源同时供电，单母线分段运行，两台变压器互为备用，柴油发电机作为第二电源。具体运行方式如下：1)正常情况下，QS1、QF1、QS2、QF2、QF7、QF8、QF9、QF10、QF11皆处于合闸；2)QF3、QF4、QF5分闸；3)当市电变压器TM1和 TM2一路故障或检修停电时，可合 QF4，此时由单一变压器暂时供电，但一般负荷应停止供电，以免变压器过分超载；4)当市电失电后，两台变压器电源皆失电后，应急柴油发电机组在15～30S内向...
