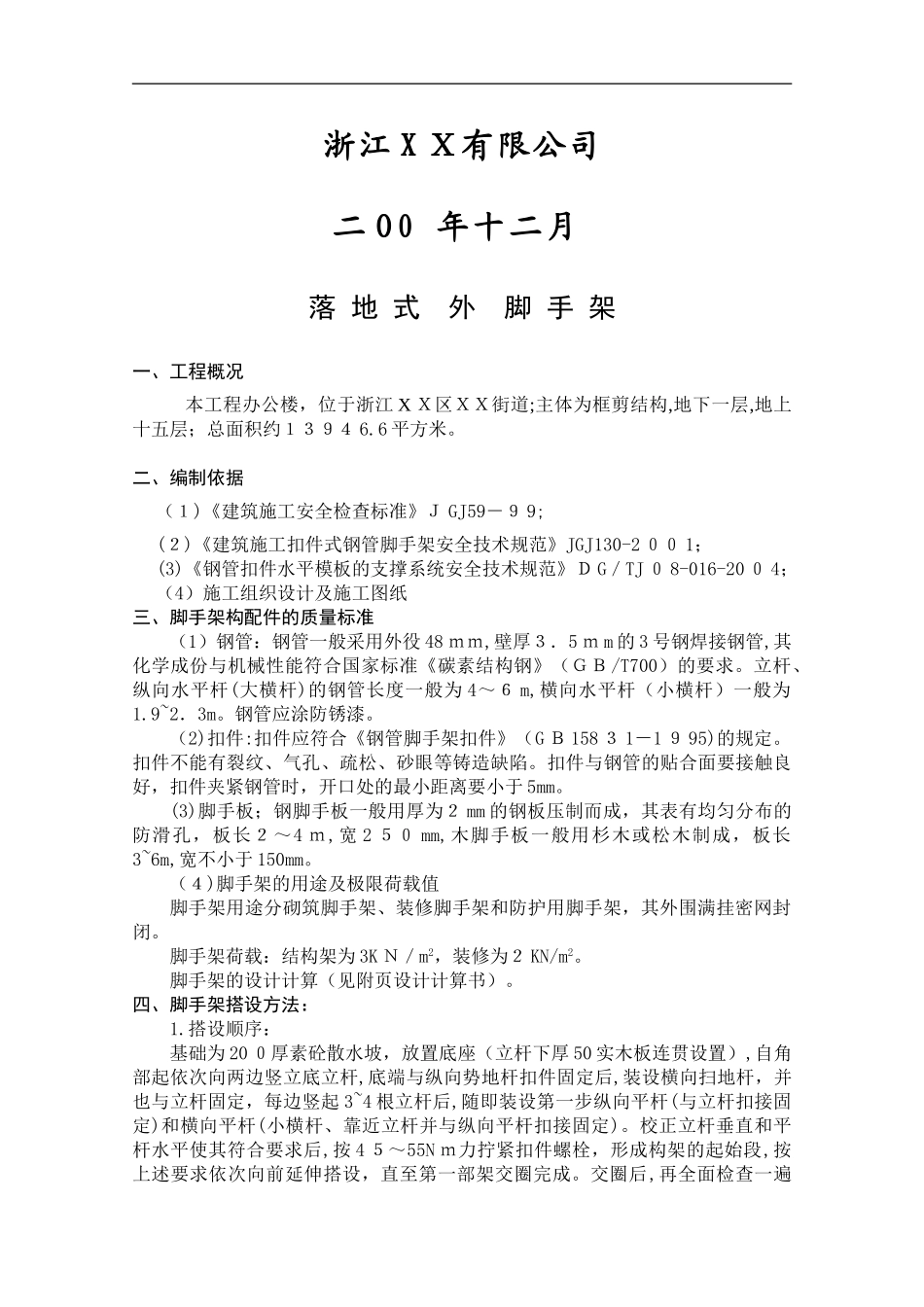

办公楼外脚手架施工方案浙江XＸ有限公司二O0年十二月落地式外脚手架一、工程概况本工程办公楼，位于浙江XＸ区ＸＸ街道;主体为框剪结构,地下一层,地上十五层；总面积约１３９４6.6平方米。二、编制依据（１)《建筑施工安全检查标准》ＪGJ59－９9;(２)《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2００1；(3)《钢管扣件水平模板的支撑系统安全技术规范》ＤG／TJ０8-016-20０4；（4）施工组织设计及施工图纸三、脚手架构配件的质量标准（1）钢管：钢管一般采用外役48ｍｍ,壁厚３．5ｍm的3号钢焊接钢管,其化学成份与机械性能符合国家标准《碳素结构钢》（ＧＢ/T700）的要求。立杆、纵向水平杆(大横杆)的钢管长度一般为4～６m,横向水平杆（小横杆）一般为1.9~2．3m。钢管应涂防锈漆。（2)扣件:扣件应符合《钢管脚手架扣件》（GＢ158３1－1９95)的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。(3)脚手板；钢脚手板一般用厚为２mm的钢板压制而成，其表有均匀分布的防滑孔，板长２～4ｍ,宽2５０mm,木脚手板一般用杉木或松木制成，板长3~6m,宽不小于150mm。（４)脚手架的用途及极限荷载值脚手架用途分砌筑脚手架、装修脚手架和防护用脚手架，其外围满挂密网封闭。脚手架荷载：结构架为3KＮ／m2，装修为２KN/m2。脚手架的设计计算（见附页设计计算书）。四、脚手架搭设方法：1.搭设顺序：基础为20０厚素砼散水坡，放置底座（立杆下厚50实木板连贯设置）,自角部起依次向两边竖立底立杆,底端与纵向势地杆扣件固定后,装设横向扫地杆，并也与立杆固定，每边竖起3~4根立杆后,随即装设第一步纵向平杆(与立杆扣接固定)和横向平杆(小横杆、靠近立杆并与纵向平杆扣接固定)。校正立杆垂直和平杆水平使其符合要求后,按4５～55Nｍ力拧紧扣件螺栓，形成构架的起始段,按上述要求依次向前延伸搭设，直至第一部架交圈完成。交圈后,再全面检查一遍构造质量,严格确保设计要求和构架质量，设置连墙件。按第一步架的作业程序和要求搭设第二步、第三步.．．．．．随搭设过程及时装设连墙件和剪刀撑,装设作业层间横杆、铺设脚手架板和装设作业层栏杆、挡脚板及密目网全封闭。2．构造要求：（1)立杆：立杆间距选用1.5０ｍ，允许搭设偏差±5mｍ，立杆垂直允许搭设偏差±10cm。（2)扫地杆设置垫板往上2０ｃm处，设置扫地杆，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于1０cm。（３)横杆间距、平整度横杆步距采用1.05m,用对接方法接长,一根横杆两端的高差,不能超过２cm，纵向水平杆全长平整度不超过±10cm。（4)立杆、横杆接头的详细做法：立杆上对接扣件应交错布置，两个相邻立杆的接头不应设在同步同跨内,两相邻立杆接头在高度方向错开的距离不应小于5０0mm，各接头中心距主节点的距离不应大于步距的1／3。纵向水平杆对接接头应交错布置，不应设在同步、同跨内,相邻接头水平距离不应小于５00mm,并应避免设在纵向水平杆的跨中。３.架体与建筑结构拉接要求:(1)构造形式:采用刚性连接方式，连墙体杆用两根５0cm短管用直角扣件中间固定于墙体上。(2）布置要求：连墙杆在垂直间距不应大于4ｍ，水平间距不大于6m的位置上设置，设置时尽量靠近主节点，偏离主节点的距离不应大于30ｃm。必须在底部第一根纵向水平杆处开始设置，布设形式可以采用花排，也可以采用并排,宜先采用花排。门窗洞口采用短向拉接，钢管长度过门窗洞口边缘2５0mm以上。4.剪刀撑的搭设方法:在建筑物四周转角处，必须要设置剪刀撑。每道剪刀撑跨越立杆的根数宜在5~7根之间,每道剪刀撑的宽度不应小于4跨且不小于6m，斜杆与地面的倾角宜在45°～60°之间,由底至顶连续设置，剪刀撑沿纵向连续设置。剪刀撑斜杆应在旋转扣件固定在与之相交的横向水平杆的伸出端,或立杆上,旋转扣件中心线距主节点的距离不应大于15cｍ。剪刀撑接长采用搭接接长，搭接长不小于80cm,用3个扣件等距布置,扣件扣在钢管端头处小于１0cm处。剪刀撑下端一定要落地。5.小横杆的设置:每一主节点必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上部，端头个处伸出长度...
