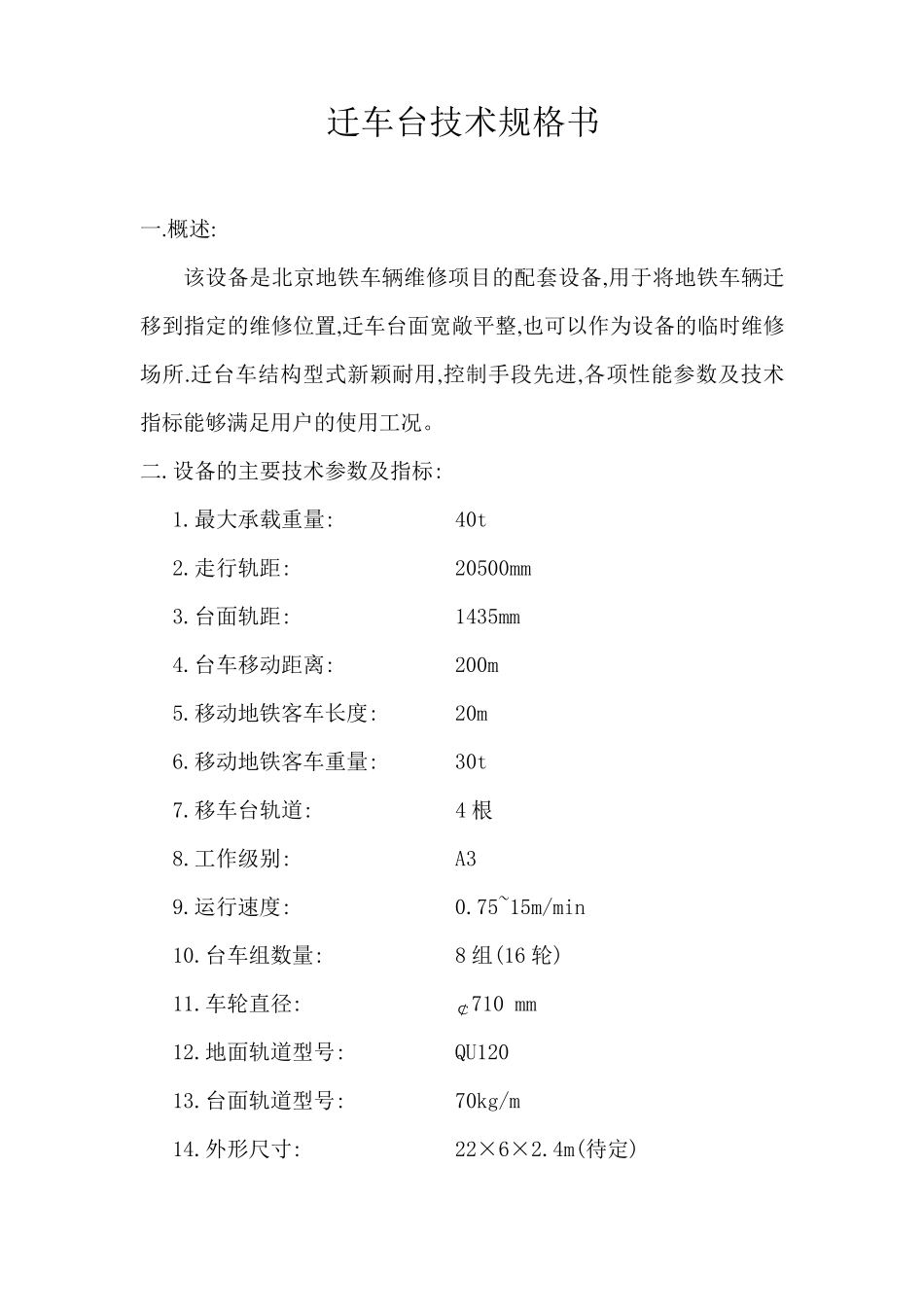

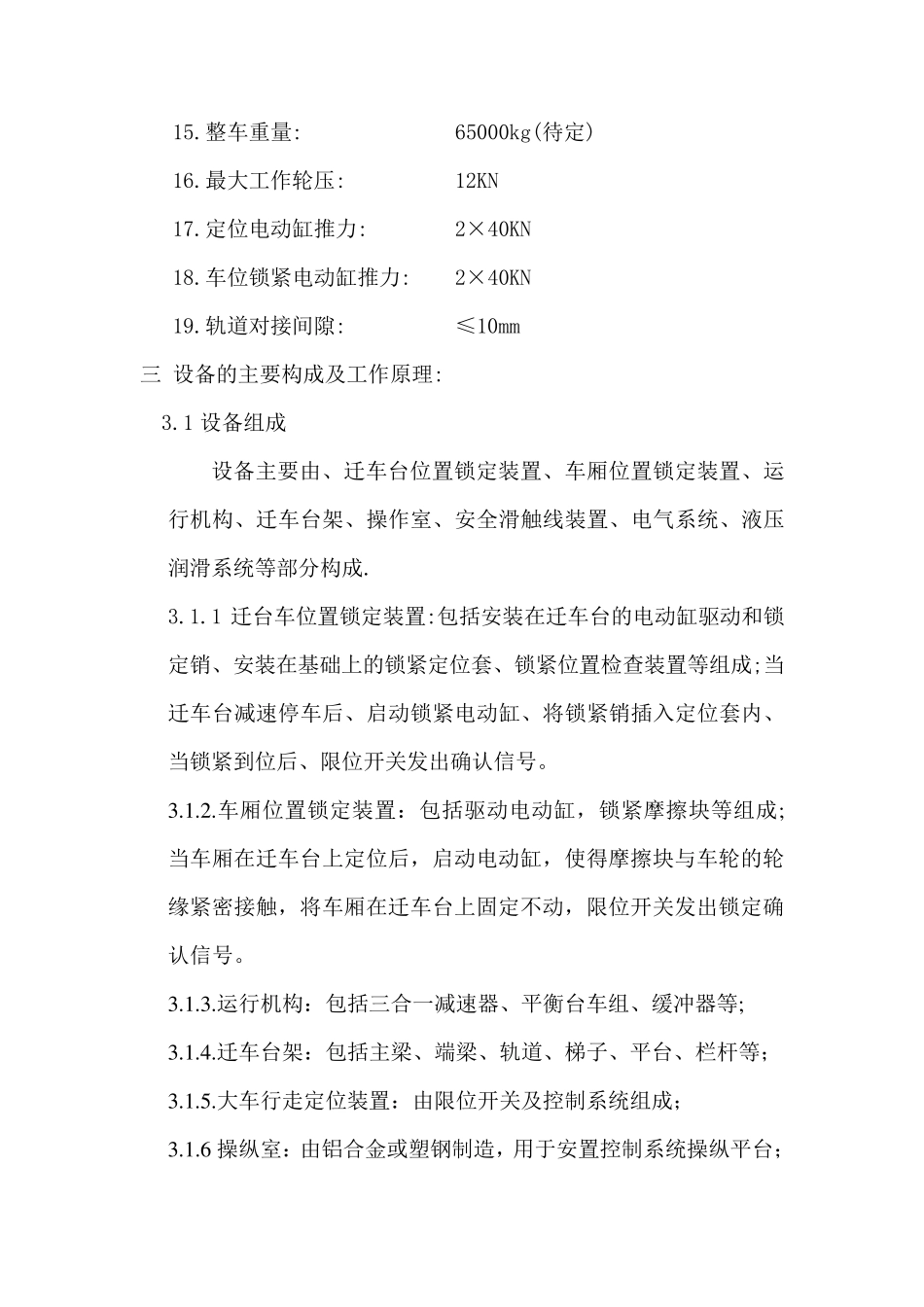

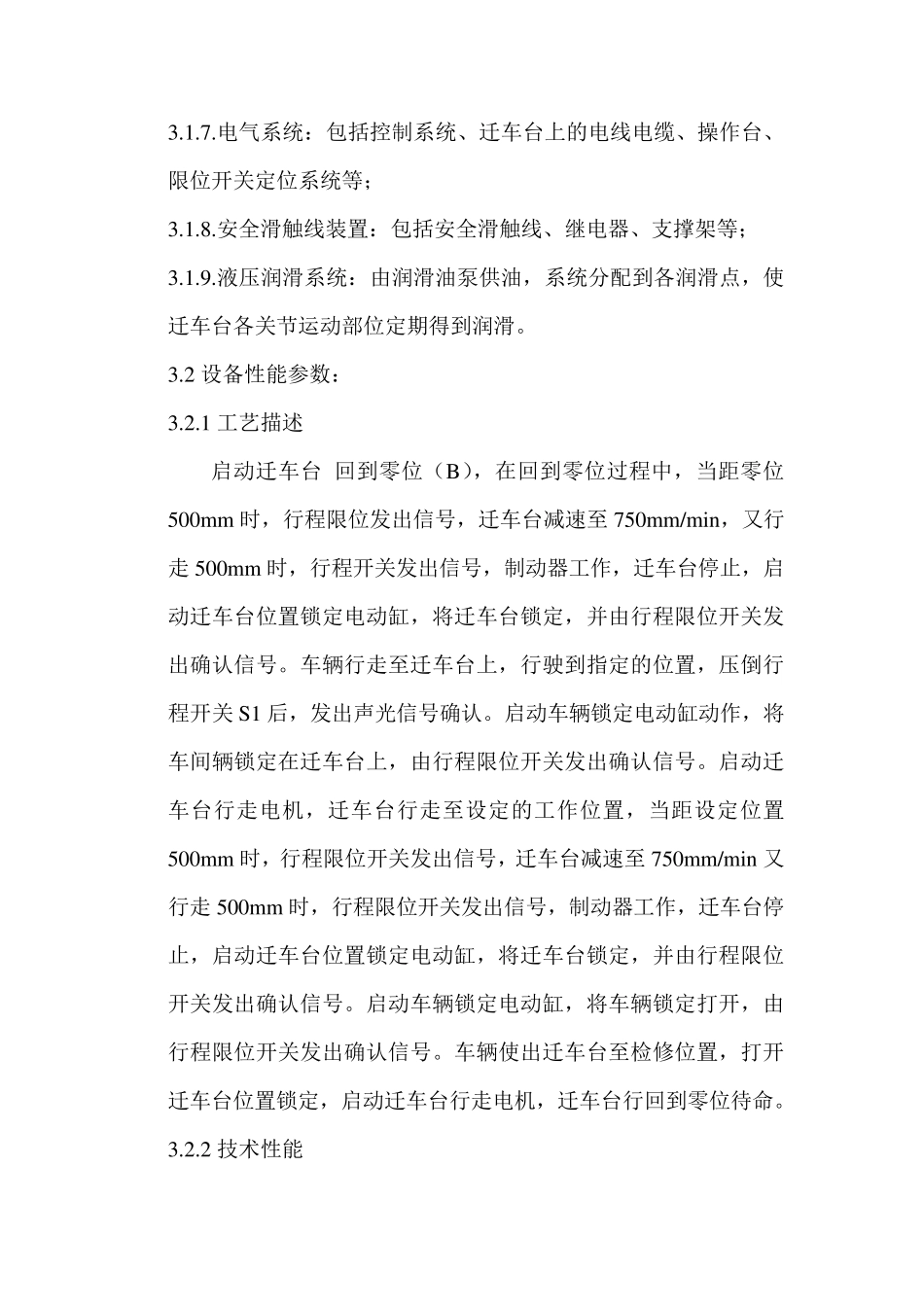

迁车台技术规格书 一.概述: 该设备是北京地铁车辆维修项目的配套设备,用于将地铁车辆迁移到指定的维修位置,迁车台面宽敞平整,也可以作为设备的临时维修场所.迁台车结构型式新颖耐用,控制手段先进,各项性能参数及技术指标能够满足用户的使用工况。 二.设备的主要技术参数及指标: 1.最大承载重量: 40t 2.走行轨距: 20500mm 3.台面轨距: 1435mm 4.台车移动距离: 200m 5.移动地铁客车长度: 20m 6.移动地铁客车重量: 30t 7.移车台轨道: 4 根 8.工作级别: A3 9.运行速度: 0.75~15m/min 10.台车组数量: 8 组(16 轮) 11.车轮直径: ￠710 mm 12.地面轨道型号: QU120 13.台面轨道型号: 70kg/m 14.外形尺寸: 22×6×2.4m(待定) 15.整车重量: 65000kg(待定) 16.最大工作轮压: 12KN 17.定位电动缸推力: 2×40KN 18.车位锁紧电动缸推力: 2×40KN 19.轨道对接间隙: ≤10mm 三 设备的主要构成及工作原理: 3.1 设备组成 设备主要由、迁车台位置锁定装置、车厢位置锁定装置、运行机构、迁车台架、操作室、安全滑触线装置、电气系统、液压润滑系统等部分构成. 3.1.1 迁台车位置锁定装置:包括安装在迁车台的电动缸驱动和锁定销、安装在基础上的锁紧定位套、锁紧位置检查装置等组成;当迁车台减速停车后、启动锁紧电动缸、将锁紧销插入定位套内、当锁紧到位后、限位开关发出确认信号。 3.1.2.车厢位置锁定装置：包括驱动电动缸，锁紧摩擦块等组成;当车厢在迁车台上定位后，启动电动缸，使得摩擦块与车轮的轮缘紧密接触，将车厢在迁车台上固定不动，限位开关发出锁定确认信号。 3.1.3.运行机构：包括三合一减速器、平衡台车组、缓冲器等; 3.1.4.迁车台架：包括主梁、端梁、轨道、梯子、平台、栏杆等； 3.1.5.大车行走定位装置：由限位开关及控制系统组成； 3.1.6 操纵室：由铝合金或塑钢制造，用于安置控制系统操纵平台； 3.1.7.电气系统：包括控制系统、迁车台上的电线电缆、操作台、限位开关定位系统等； 3.1.8.安全滑触线装置：包括安全滑触线、继电器、支撑架等； 3.1.9.液压润滑系统：由润滑油泵供油，系统分配到各润滑点，使迁车台各关节运动部位定期得到润滑。 3.2 设备性能参数： 3.2.1 工艺描述 启动迁车台 回到零位（B），在回到零位过程中，当距零位500mm 时，行程限位发出信号，迁车台减速至 750mm/min，又行走 500mm 时，行程开关发出信号，制动器工作，迁车台停止，启动迁车台位置...
