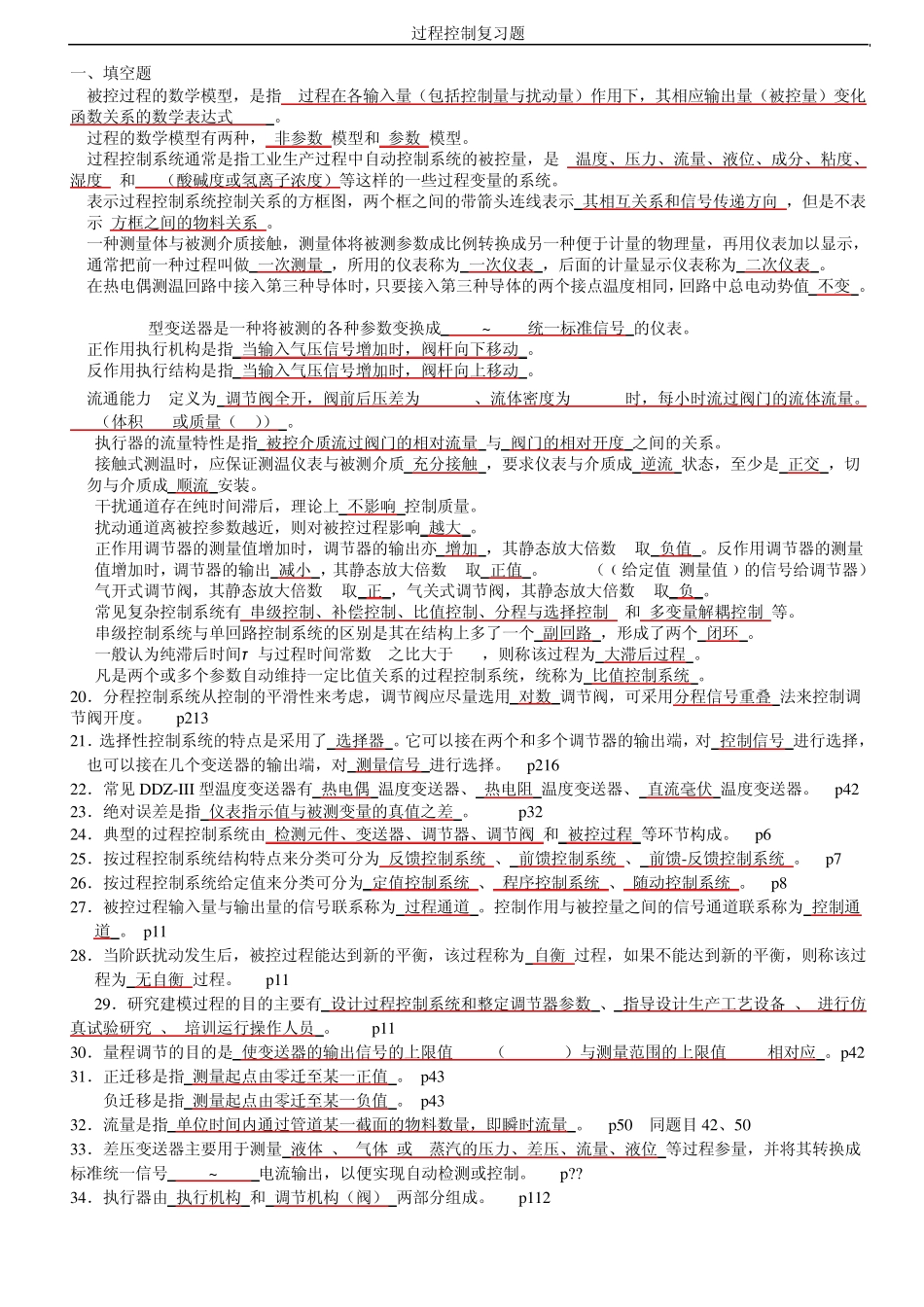

过程控制复习题 一、填空题 1.被控过程的数学模型，是指 过程在各输入量（包括控制量与扰动量）作用下，其相应输出量（被控量）变化函数关系的数学表达式 。p10 2.过程的数学模型有两种， 非参数 模型和 参数 模型。 p10 3.过程控制系统通常是指工业生产过程中自动控制系统的被控量，是 温度、压力、流量、液位、成分、粘度、湿度 和 pH（酸碱度或氢离子浓度）等这样的一些过程变量的系统。 p4 4.表示过程控制系统控制关系的方框图，两个框之间的带箭头连线表示 其相互关系和信号传递方向 ，但是不表示 方框之间的物料关系 。 p5 5.一种测量体与被测介质接触，测量体将被测参数成比例转换成另一种便于计量的物理量，再用仪表加以显示，通常把前一种过程叫做 一次测量 ，所用的仪表称为 一次仪表 ，后面的计量显示仪表称为 二次仪表 。 p32 6.在热电偶测温回路中接入第三种导体时，只要接入第三种导体的两个接点温度相同，回路中总电动势值 不变 。 p36 7.DDZ-III型变送器是一种将被测的各种参数变换成 DC 4~20mA统一标准信号 的仪表。 p42 8.正作用执行机构是指 当输入气压信号增加时，阀杆向下移动 。 p114 反作用执行结构是指 当输入气压信号增加时，阀杆向上移动 。 p114 9.流通能力 C定义为 调节阀全开，阀前后压差为 0.1Mpa、流体密度为 1g/cm3时，每小时流过阀门的流体流量。 （体积(m3)或质量（kg）） 。 p115 10.执行器的流量特性是指 被控介质流过阀门的相对流量 与 阀门的相对开度 之间的关系。 p116 11.接触式测温时，应保证测温仪表与被测介质 充分接触 ，要求仪表与介质成 逆流 状态，至少是 正交 ，切勿与介质成 顺流 安装。 p40 12.干扰通道存在纯时间滞后，理论上 不影响 控制质量。 p146 13.扰动通道离被控参数越近，则对被控过程影响 越大 。 p146 14.正作用调节器的测量值增加时，调节器的输出亦 增加 ，其静态放大倍数 KC取 负值 。反作用调节器的测量值增加时，调节器的输出 减小 ，其静态放大倍数 KC取 正值 。 p154 （﹙给定值-测量值﹚的信号给调节器） 15.气开式调节阀，其静态放大倍数 KV取 正 ，气关式调节阀，其静态放大倍数 KV取 负 。 p154 16.常见复杂控制系统有 串级控制、补偿控制、比值控制、分程与选择控制 和 多变量解耦控制 等。 P178 17.串级控制系统与单回路控制系统的区别是其在结构上多了一...
