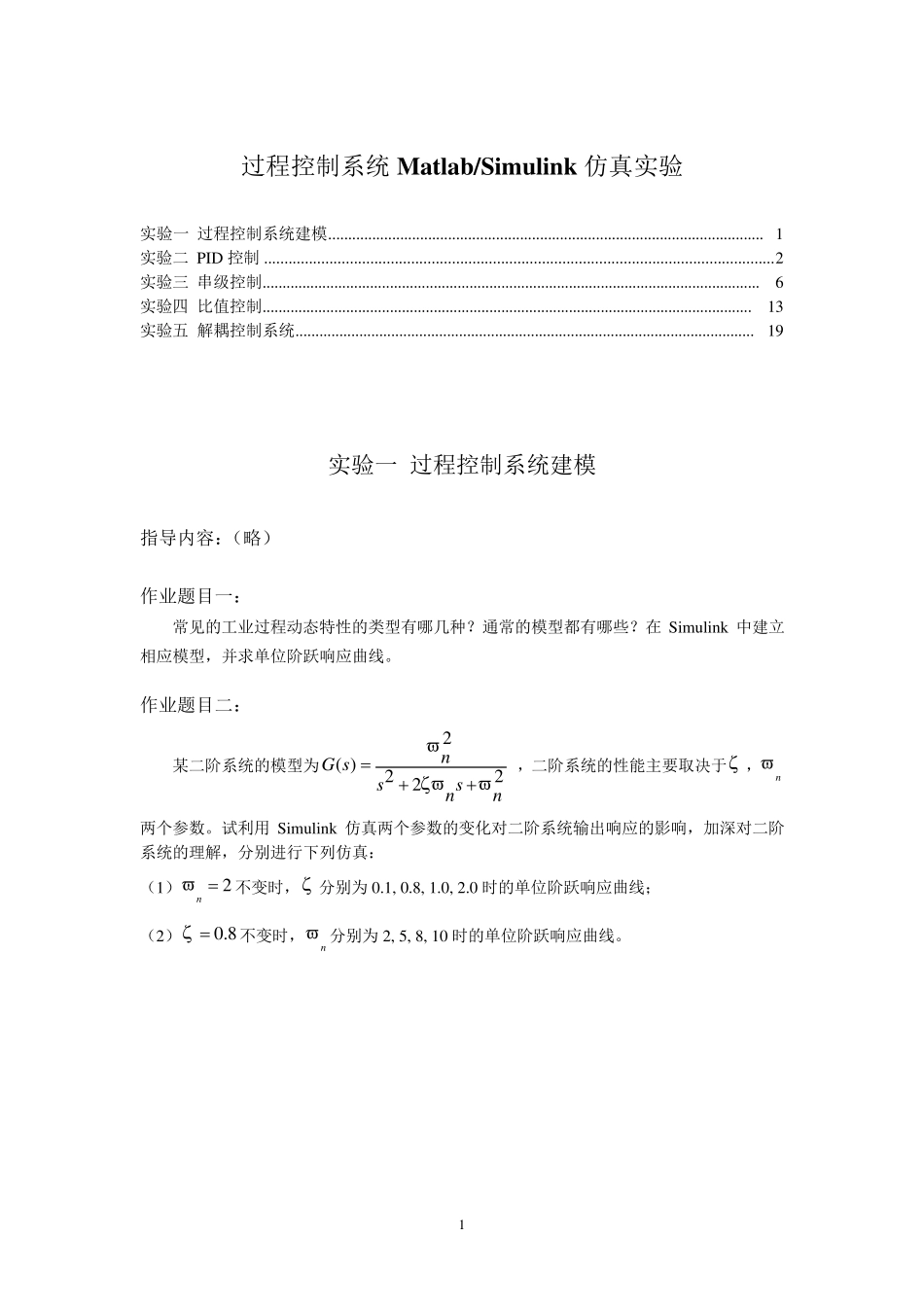

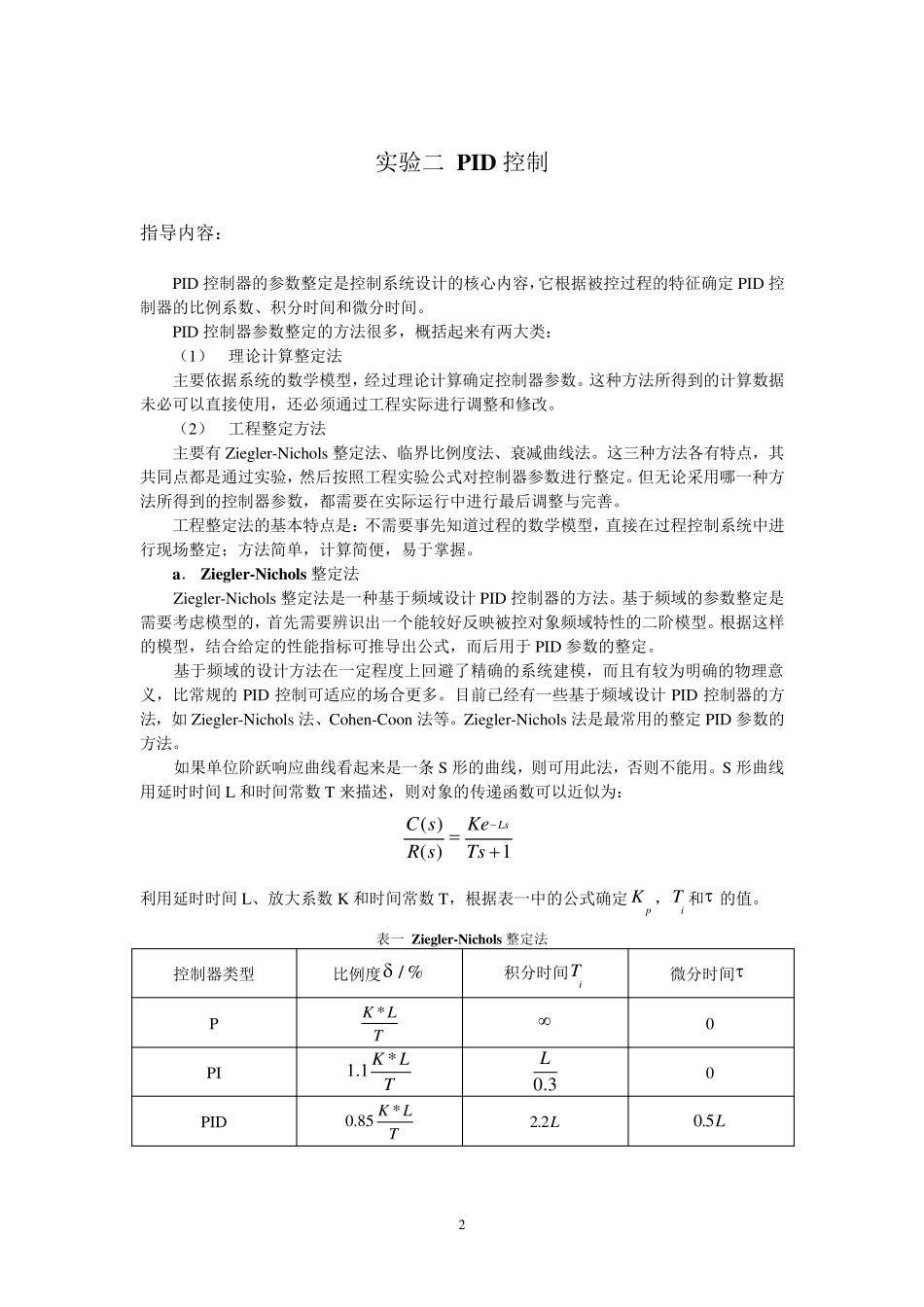

1 过程控制系统Matlab/Simu link 仿真实验 实验一 过程控制系统建模 ............................................................................................................. 1 实验二 PID 控制 ............................................................................................................................. 2 实验三 串级控制 ............................................................................................................................. 6 实验四 比值控制 ........................................................................................................................... 13 实验五 解耦控制系统 ................................................................................................................... 19 实验一 过程控制系统建模 指导内容：（略） 作业题目一： 常见的工业过程动态特性的类型有哪几种？通常的模型都有哪些？在Simulink 中建立相应模型，并求单位阶跃响应曲线。 作业题目二： 某二阶系统的模型为2( ) 222nG sssnn，二阶系统的性能主要取决于 ，n两个参数。试利用 Simulink 仿真两个参数的变化对二阶系统输出响应的影响，加深对二阶系统的理解，分别进行下列仿真： （1）2n 不变时， 分别为 0.1, 0.8, 1.0, 2.0 时的单位阶跃响应曲线； （2）0.8 不变时，n 分别为 2, 5, 8, 10 时的单位阶跃响应曲线。 2 实验二 PID 控制 指导内容： PID 控制器的参数整定是控制系统设计的核心内容，它根据被控过程的特征确定PID 控制器的比例系数、积分时间和微分时间。 PID 控制器参数整定的方法很多，概括起来有两大类： （1） 理论计算整定法 主要依据系统的数学模型，经过理论计算确定控制器参数。这种方法所得到的计算数据未必可以直接使用，还必须通过工程实际进行调整和修改。 （2） 工程整定方法 主要有 Ziegler-Nichols 整定法、临界比例度法、衰减曲线法。这三种方法各有特点，其共同点都是通过实验，然后按照工程实验公式对控制器参数进行整定。但无论采用哪一种方法所得到的控制器参数，都需要在实际运行中进行最后调整与完善。 工程整定法的基本特点是：不需要事先知道过程的数学模型，直接在过程控制系统中进行现场整定；方...
