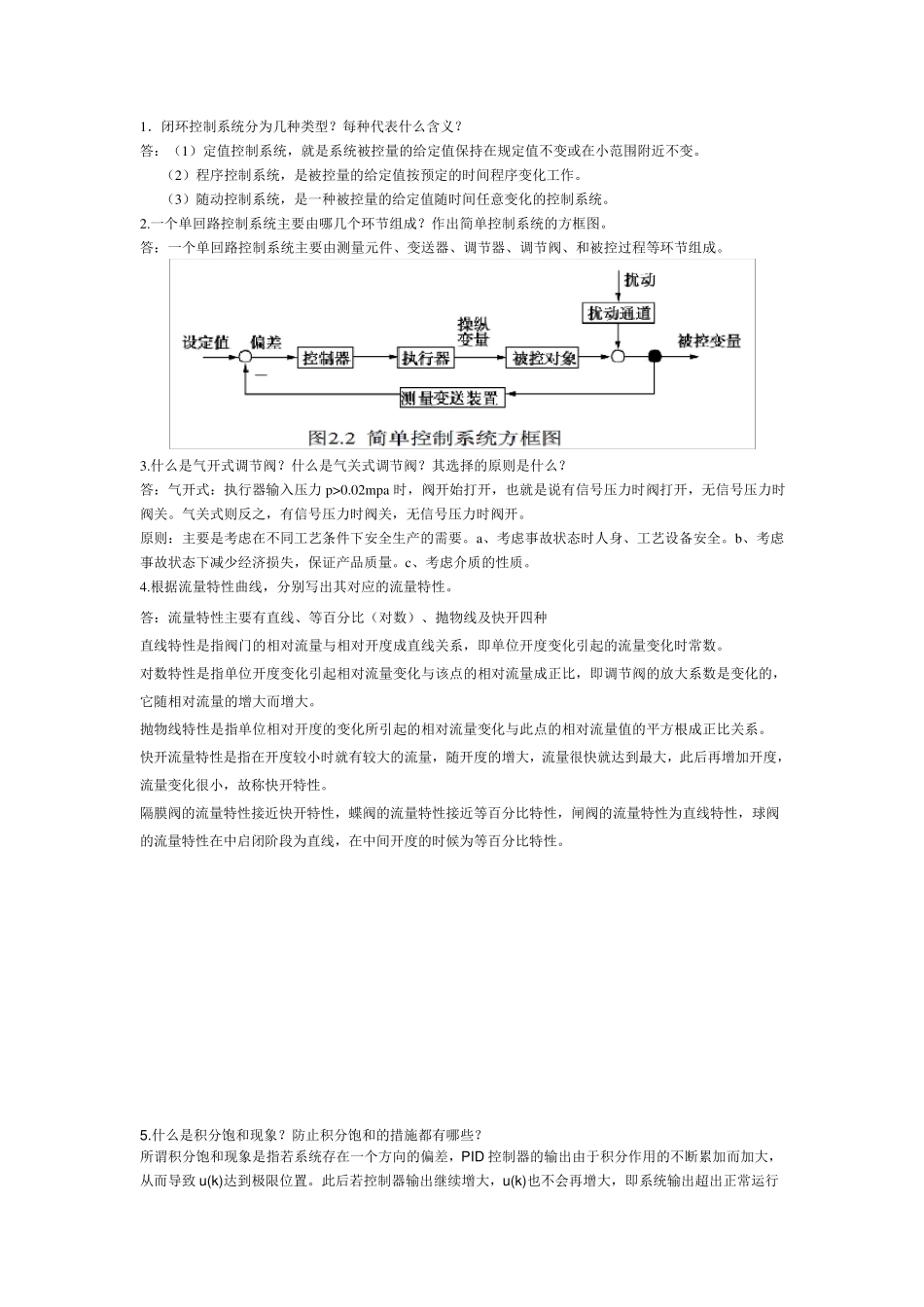

1．闭环控制系统分为几种类型？每种代表什么含义？ 答：（1）定值控制系统，就是系统被控量的给定值保持在规定值不变或在小范围附近不变。 （2）程序控制系统，是被控量的给定值按预定的时间程序变化工作。 （3）随动控制系统，是一种被控量的给定值随时间任意变化的控制系统。 2.一个单回路控制系统主要由哪几个环节组成？作出简单控制系统的方框图。 答：一个单回路控制系统主要由测量元件、变送器、调节器、调节阀、和被控过程等环节组成。 3.什么是气开式调节阀？什么是气关式调节阀？其选择的原则是什么？ 答：气开式：执行器输入压力 p>0.02mpa 时，阀开始打开，也就是说有信号压力时阀打开，无信号压力时阀关。气关式则反之，有信号压力时阀关，无信号压力时阀开。 原则：主要是考虑在不同工艺条件下安全生产的需要。a、考虑事故状态时人身、工艺设备安全。b、考虑事故状态下减少经济损失，保证产品质量。c、考虑介质的性质。 4.根据流量特性曲线，分别写出其对应的流量特性。 答：流量特性主要有直线、等百分比（对数）、抛物线及快开四种 直线特性是指阀门的相对流量与相对开度成直线关系，即单位开度变化引起的流量变化时常数。 对数特性是指单位开度变化引起相对流量变化与该点的相对流量成正比，即调节阀的放大系数是变化的，它随相对流量的增大而增大。 抛物线特性是指单位相对开度的变化所引起的相对流量变化与此点的相对流量值的平方根成正比关系。 快开流量特性是指在开度较小时就有较大的流量，随开度的增大，流量很快就达到最大，此后再增加开度，流量变化很小，故称快开特性。 隔膜阀的流量特性接近快开特性，蝶阀的流量特性接近等百分比特性，闸阀的流量特性为直线特性，球阀的流量特性在中启闭阶段为直线，在中间开度的时候为等百分比特性。 5.什么是积分饱和现象？防止积分饱和的措施都有哪些？ 所谓积分饱和现象是指若系统存在一个方向的偏差，PID 控制器的输出由于积分作用的不断累加而加大，从而导致 u(k)达到极限位置。此后若控制器输出继续增大，u(k)也不会再增大，即系统输出超出正常运行范围而进入了饱和区。一旦出现反向偏差，u(k)逐渐从饱和区退出。进入饱和区愈深则退饱和时间愈长。此段时间内，执行机构仍停留在极限位置而不能随着偏差反向立即做出相应的改变，这时系统就像失去控制一样，造成控制性能恶化。这种现象称为积分饱和现象或积分失控现象。 1.积分分离法2.变速积分 PID 控制...
