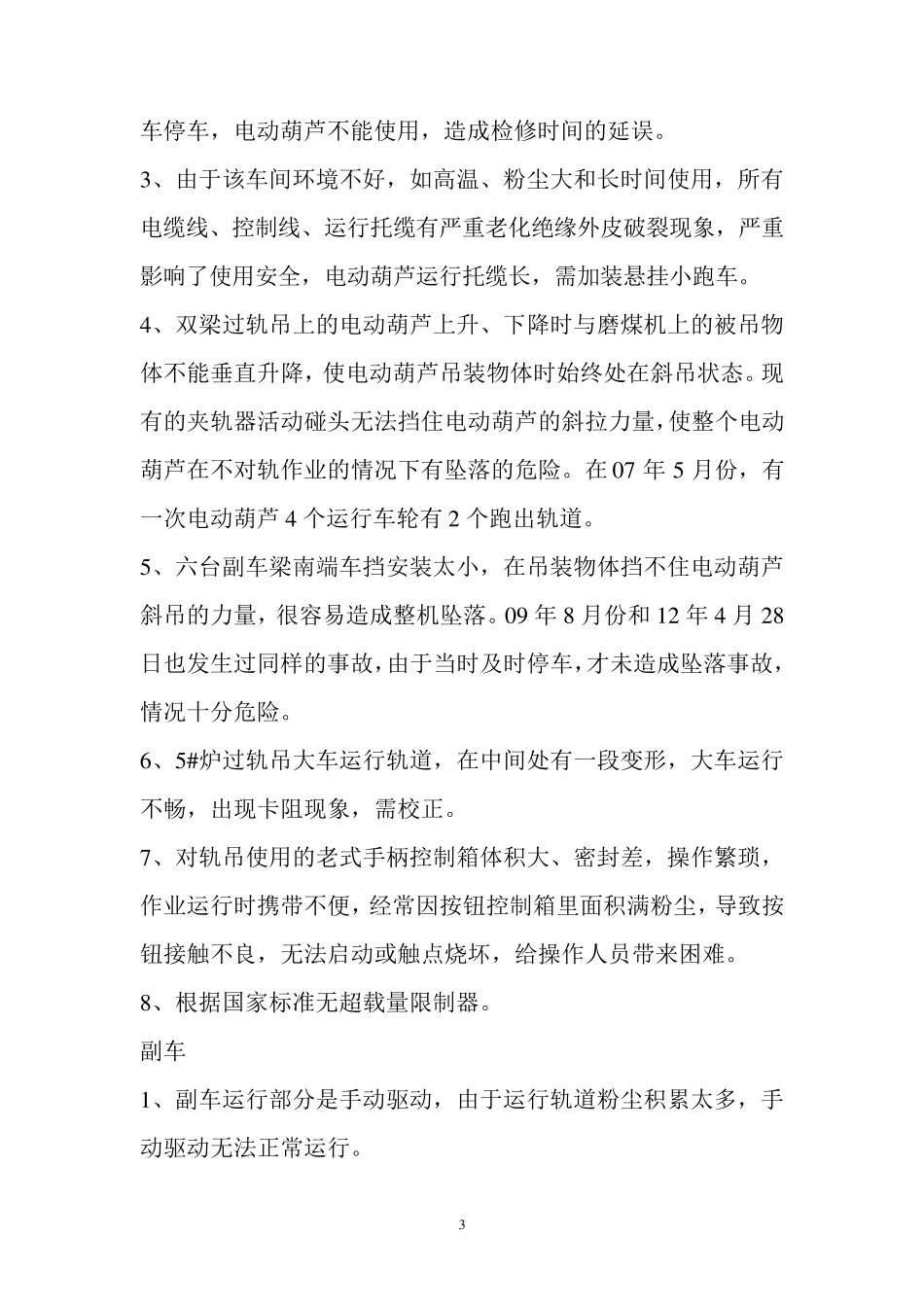

1 过轨吊现状及改造方案 一、 概述 1、QGX 型电动悬挂过轨吊起重机是火力发电厂安装和检修磨煤机专用的起重设备，主要组成部分是由一台电动双梁起重机（每根主梁上各悬挂一台电动葫芦）和若干台手动单梁悬挂起重机（或电动单梁悬挂起重机）及过轨锁紧机构组成的特殊起重设备。 该起重机本不适合在有爆炸危险、火灾危险的介质或具有很大湿度与充满酸类气体及粉尘太大的场所工作，也不适合运输 深化金属和有毒或易燃、易爆的工作。 2、本起重机重量是8T，单双梁的起升高度为12m，跨度5m，起重机的工作级别为A3，工作环境温度为-30—40℃和相对湿度小于 85%的场所工作。 3、结构传动原理 本起重机主要由电动双梁悬挂起重机、单梁悬挂起重机（或单根固定轨道）电动葫芦、过轨装置、电气设备五大部分组成，各部件结构传动原理及整机工作过程如下： （1）双梁悬挂起重机是由两台单像悬挂起重机用过接杆和销轴连接而成，每个单梁悬挂起重机由主梁、走台、固定横梁、活动横梁组成。主梁通常用工字钢（或H 型钢）制作或采 用工字钢加 焊 槽 钢的结构、走台焊 在主梁的上侧 部。横梁的结构和车 轮组的结构形 式 采 用销轴联 接。 2 （2）单梁悬挂起重机（或单根固定轨道） 单梁悬挂起重机的结构形式，单根固定轨道的尺寸与现场厂房的尺寸有较大的关系，通常本起重机8—10T 时采用 130-145型工字钢，12.5—16T 时采用 145 型工字钢。 （3）过轨装置 电动双梁悬挂起重机（大车）与磨煤机侧行车的对轨方式 应为电子对轨（应同时具备手动对轨功能）或手动对轨。 起重机的过轨装置是本起重机的一个相当重要的组成部分，其安装、使用、维护的好坏直接影响整机的使用性能，该起重机推荐手动过轨装置和电子自动过轨装置两种形式。 手动过轨装置的最大特点是快速接近，慢速对轨。大车运行机构速度 20m/min，对工字钢轨道安装工艺精度要求不十分严格 ，无论轻、重负荷、温差变化，均能灵活自如地对轨过轨。 二、 目前存在的问题 主车： 1、磨煤机车间粉尘大，使原有的红外线控制对轨装置的所有功能无法正常使用，造成该起重机不断发生故障，电动葫芦不能正常过轨作业，将直接影响检 修 工作。 2、大车电源 控制箱 两个电动葫芦电源 控制箱 装配 时都 是使用的普 通外壳 ，密 封 不严，本车间粉尘又 大，整个控制箱 里 面 积 满 了粉尘，造成控制箱 里 面 的控制开 关交 流 接触 器 接触 不良 ...
