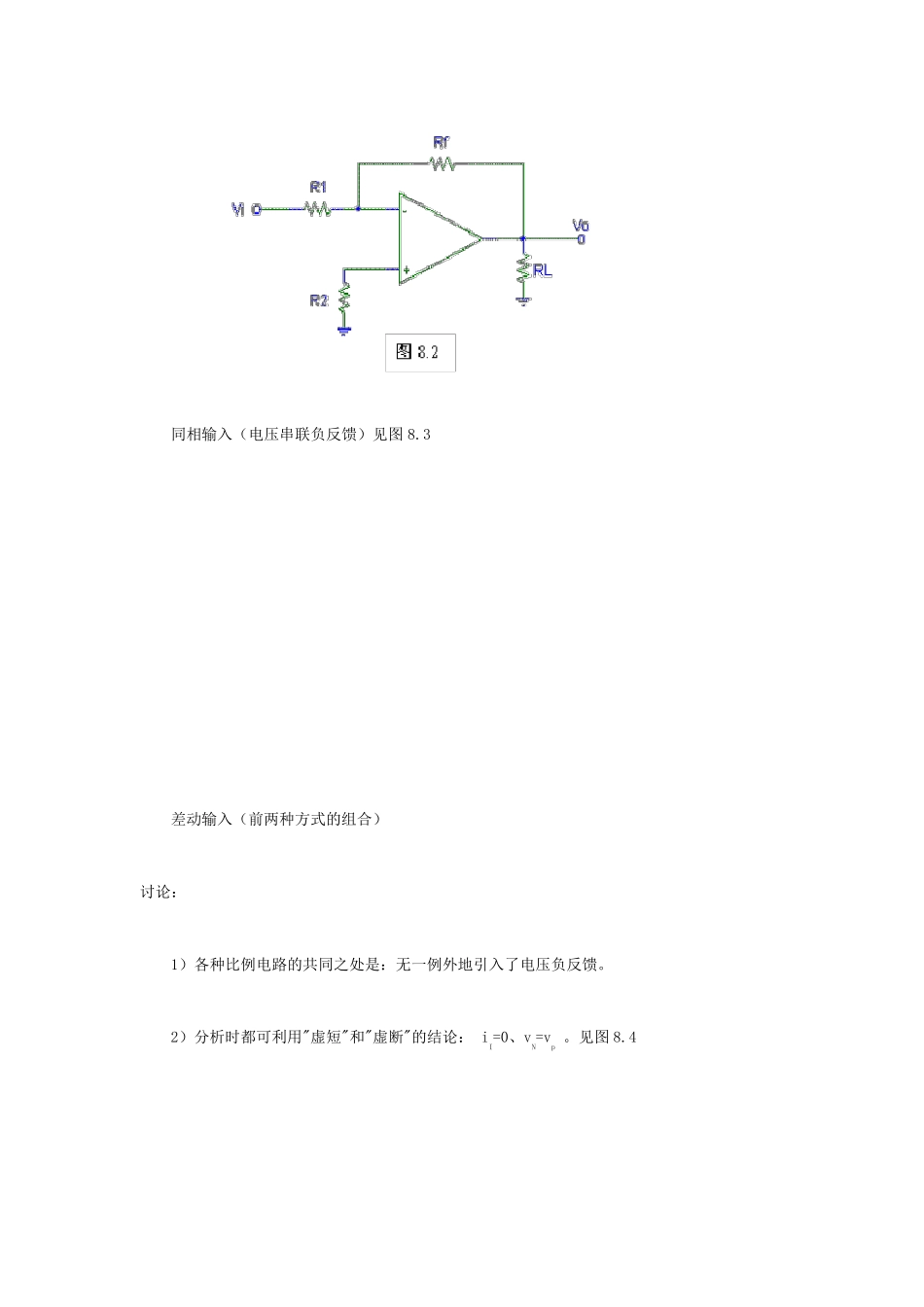

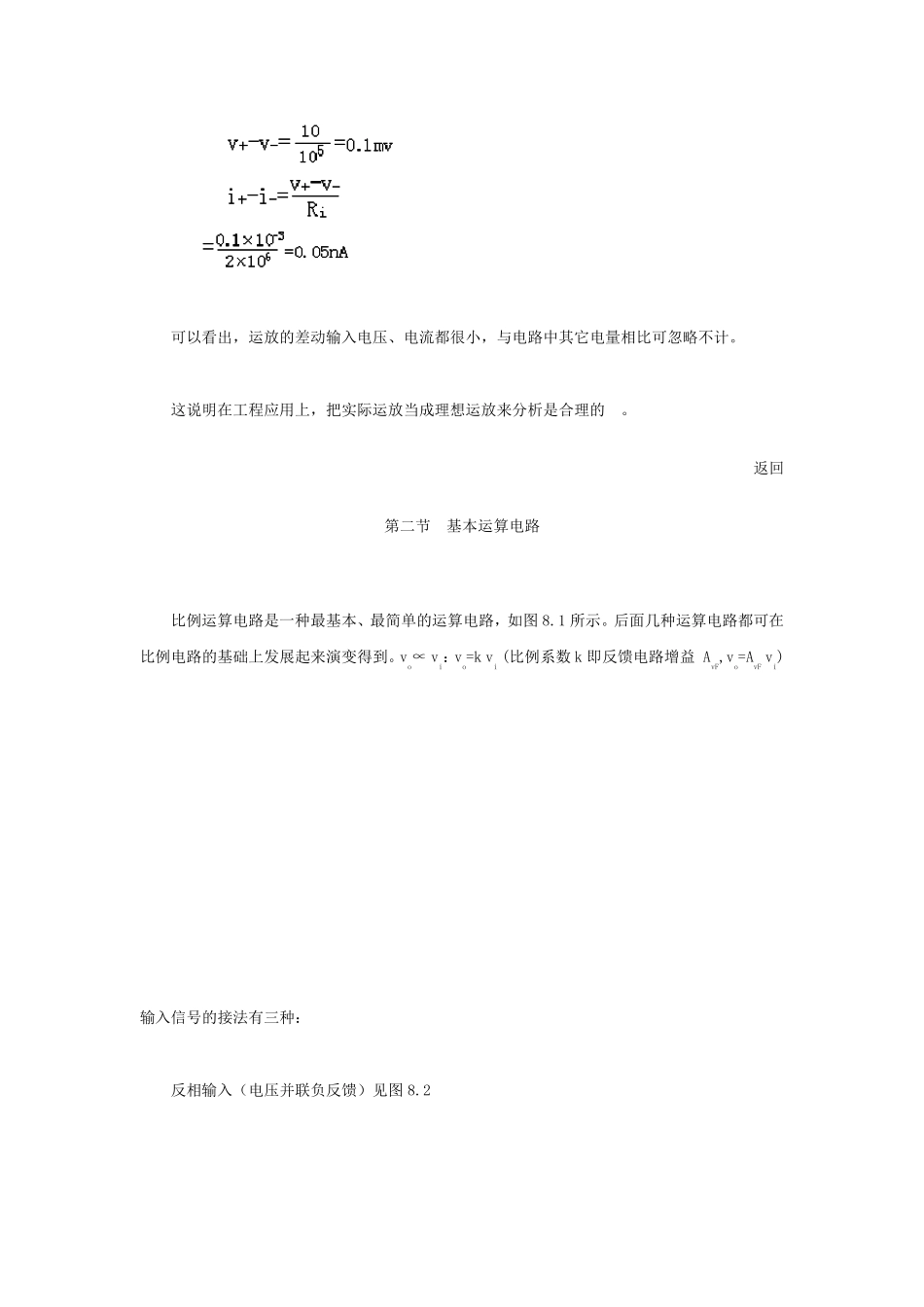

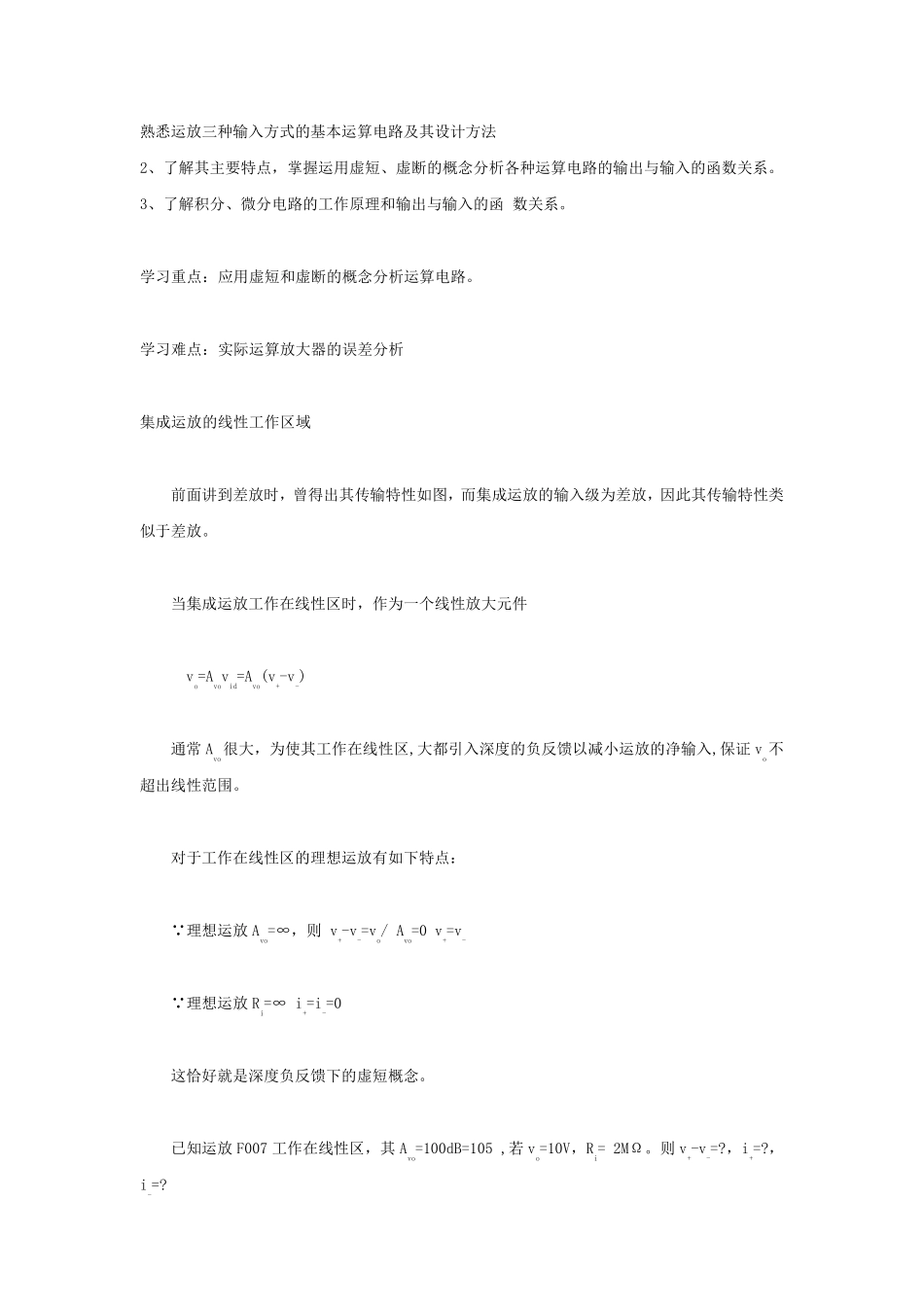

熟 悉 运 放 三 种 输 入 方 式 的 基 本 运 算 电 路 及 其 设 计 方 法 2、 了 解 其 主 要 特 点 ， 掌 握 运 用 虚 短 、 虚 断 的 概 念 分 析 各 种 运 算 电 路 的 输 出 与 输 入 的 函 数 关 系 。 3、 了 解 积 分 、 微 分 电 路 的 工 作 原 理 和 输 出 与 输 入 的 函 数 关 系 。 学 习 重 点 ： 应 用 虚 短 和 虚 断 的 概 念 分 析 运 算 电 路 。 学 习 难 点 ： 实 际 运 算 放 大 器 的 误 差 分 析 集 成 运 放 的 线 性 工 作 区 域 前 面 讲 到 差 放 时 ， 曾 得 出 其 传 输 特 性 如 图 ， 而 集 成 运 放 的 输 入 级 为 差 放 ， 因 此 其 传 输 特 性 类似 于 差 放 。 当 集 成 运 放 工 作 在 线 性 区 时 ， 作 为 一 个 线 性 放 大 元 件 vo=Avovid=Avo(v+-v-) 通 常 Avo很 大 ， 为 使 其 工 作 在 线 性 区 ,大 都 引 入 深 度 的 负 反 馈 以 减 小 运 放 的 净 输 入 ,保 证 vo不超 出 线 性 范 围 。 对 于 工 作 在 线 性 区 的 理 想 运 放 有 如 下 特 点 ： 理 想 运 放 Avo=∞ ， 则 v+-v-=vo/ Avo=0 v+=v- 理 想 运 放 Ri=∞ i+=i-=0 这 恰 好 就 是深 度 负 反 馈 下 的 虚 短 概 念 。 已知运 放 F007 工 作 在 线 性 区 ， 其 Avo=100dB=105 ,若vo=10V， Ri= 2MΩ。 则 v+-v-=?， i+=?，i-=? 可以看出，运放的差动输入电压、电流都很小，与电路中其它电量相比可忽略不计。 这说明在工程应用上，把实际运放当成理想运放来分析是合理的 。 返回 第二节 基本运算电路 比例运算电路是一种最基本、最简单的运算电路，如图8.1 所示。后面几种运算电路都可在比例电路的基础上发展起来演变得到。vo∝ vi：vo=k vi (比例系数 k 即反馈电路增益 AvF,vo=AvF vi) 输入信号的接法有三种： 反相输入（电压并联负反馈）见图8.2 同相输入（电压串联负反馈）见图8.3 差动输入（前两种方式的组合） 讨论： 1）各种比例电路的共同之处是：无一例外地引入了电压负反馈。 2）分析时都可利用"虚短"和"虚断"的结论： iI=0、vN=vp 。见图8.4 3...
