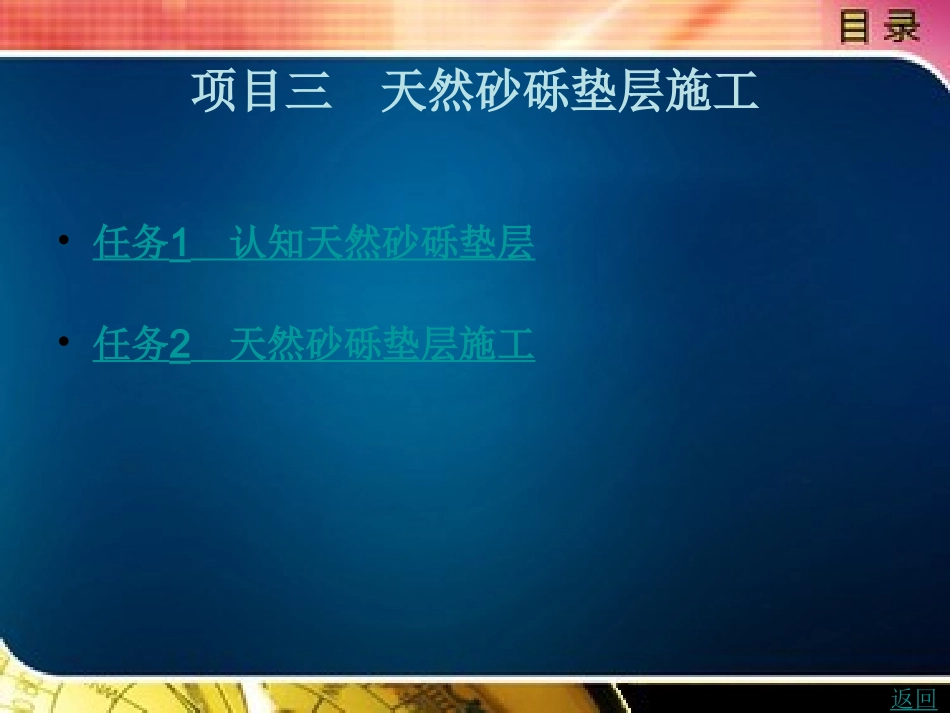

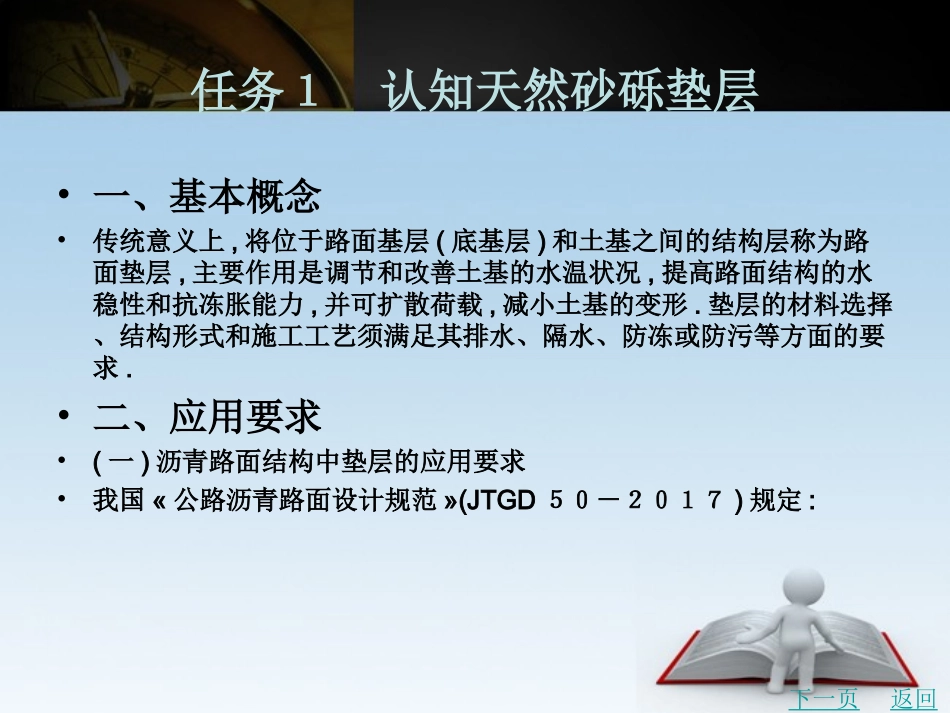

项目三天然砂砾垫层施工•任务1认知天然砂砾垫层•任务2天然砂砾垫层施工返回任务１认知天然砂砾垫层•一、基本概念•传统意义上,将位于路面基层(底基层)和土基之间的结构层称为路面垫层,主要作用是调节和改善土基的水温状况,提高路面结构的水稳性和抗冻胀能力,并可扩散荷载,减小土基的变形.垫层的材料选择、结构形式和施工工艺须满足其排水、隔水、防冻或防污等方面的要求.•二、应用要求•(一)沥青路面结构中垫层的应用要求•我国«公路沥青路面设计规范»(JTGD５０－２０１７)规定:下一页返回任务１认知天然砂砾垫层•(１)季节性冻土地区路面厚度不满足防冻要求时,应增设防冻层.防冻层宜采用粗砂、砂砾和碎石等粒料类材料.•(２)地下水水位高,排水不良路段,有裂隙水、泉眼等水文条件不良的岩石挖方路段,基层和底基层为非粒料类材料时,可在基层或底基层与路床间设置粒料层.•垫层材料可选用粗砂、砂砾、碎石、煤渣、矿渣等粒料以及水泥或石灰煤渣稳定类、石灰粉煤灰稳定类等.•(二)水泥混凝路面结构中垫层的应用要求•我国«公路水泥混凝土路面设计规范»(JTGD４０—２０１１)规定:遇有以下情况时,应在基层或底基层下设置垫层:上一页下一页返回任务１认知天然砂砾垫层•(１)季节性冰冻地区,路面结构厚度小于最小防冻厚度要求时应设置防冻垫层,使路面结构厚度符合要求.•(2)水文地质条件不良的土质路堑,路床上温度较大时宜设置排水垫层.•垫层应与路面同宽,厚度不得小于１５０mm.防冻垫层和排水垫层宜采用碎石、砂砾等颗粒材料.•从以上规范的规定来看,无论是沥青路面还是水泥混凝土路面,天然砂砾都可以用作其垫层.•三、原材料要求上一页下一页返回任务１认知天然砂砾垫层•天然砂砾属于颗粒材料,其强度主要靠颗粒间的嵌挤、密实形成,因此,其级配必须符合规范要求.现行«公路路面基层施工技术细则»(JTG/TF２０—２０１５)规定天然砂砾级配组成应符合表３-２的要求,且级配宜接近圆滑曲线.•施工用水应洁净,不含有害物质.来自可疑水源的水应按要求进行化验鉴定.•四、混合料组成设计•(１)天然砂砾的级配、液限及塑性指数符合表３-２的规定时,可以直接用作垫层.上一页下一页返回任务１认知天然砂砾垫层•(２)天然砂砾级配不符合要求时,应掺配碎石或破碎卵石,掺配比例由试验确定.•(３)塑性指数偏大的砂砾,可加入少量石灰,降低其塑性指数,也可以用无塑性的砂或石屑进行掺配,使其塑性指数降低到符合要求.•(４)天然砂砾应采用重型击实方法确定最大干密度和最佳含水率.上一页返回任务２天然砂砾垫层施工•一、一般规定•(１)天然砂砾垫层宜采用推土机联合平地机进行铺筑,有条件时也可采用摊铺机进行摊铺.•(２)天然砂砾混合料的压实厚度不宜超过２０cm;当设计厚度超过２０cm时,应分层铺筑,每层最小压实厚度不小于１０cm.•(３)天然砂砾施工时,对主线单幅每一摊铺、碾压的作业段长度宜控制在５０~８０m;对匝道路面垫层,每一摊铺、碾压的作业段长度宜控制在１００~１２０m.•(４)高等级公路在正式施工前,必须铺筑试验段,对施工工艺进行总结;试验段的质量检查频率应是正常路段的两倍.下一页返回任务２天然砂砾垫层施工•(５)施工期的日最低气温应在５℃以上,严禁雨天施工.•二、施工工艺流程•天然砂砾垫层施工工艺流程图如图３-１所示.•三、施工要点•(一)施工准备•１.下承层的准备•(１)路基外形检查.外形检查内容包括高程、中线偏位、宽度、横坡度和平整度.上一页下一页返回任务２天然砂砾垫层施工•(２)清除路基表面浮土、杂物,宜采用１８t以上振动压路机进行慢速全幅碾压检验,路基顶面必须平整、无坑洼;在碾压过程中,如发现土过干,表面松散,应适当洒水;如土过湿,发生“弹簧”现象应进行处理.•(３)施工前应做好放样工作.恢复中桩、边桩,直线段每１５~２０m设一个桩,平曲线段每１０~１５m设一个桩.放出垫层边线,并在两侧路肩边缘外０.３~０.５m设指示桩,进行水准测量,标出垫层边缘的设计高程.•２.施工机械的配备•高等级公路天然砂砾垫层的施工机械应按表３-３配置.低等级公路可以参照配置.上一页下一页返回任务２天然砂砾垫层施工•３.试验段施工•(１)试验段应选在主线上,长度...
