智能电能表与用电信息采集装置安装典型设计VIP免费

智能电能表与用电信息采集装置安装典型设计_第1页
1/37
智能电能表与用电信息采集装置安装典型设计_第2页
2/37
智能电能表与用电信息采集装置安装典型设计_第3页
3/37

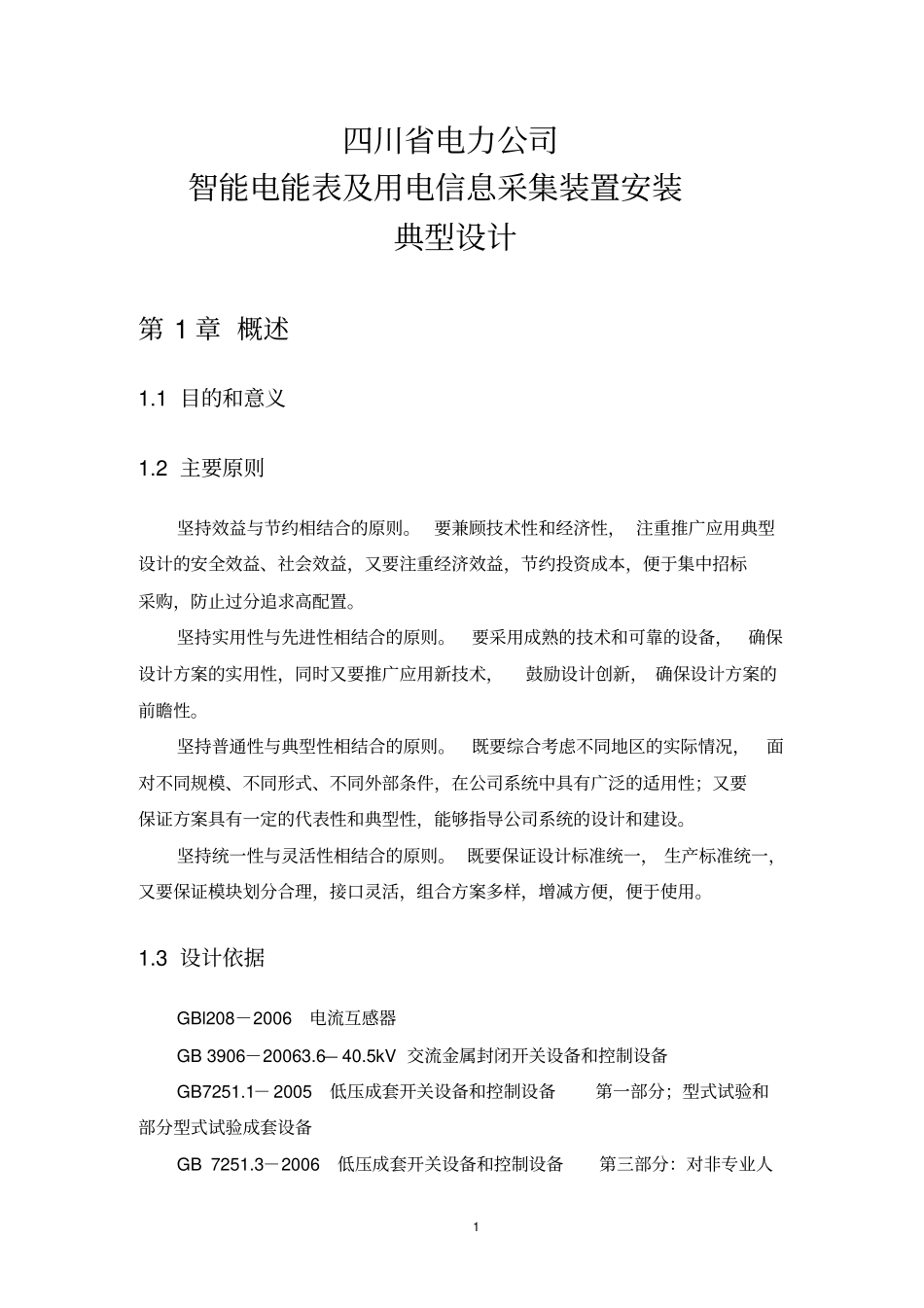

1 四川省电力公司智能电能表及用电信息采集装置安装典型设计第 1 章 概述1.1 目的和意义1.2 主要原则坚持效益与节约相结合的原则。 要兼顾技术性和经济性, 注重推广应用典型设计的安全效益、社会效益,又要注重经济效益,节约投资成本,便于集中招标采购,防止过分追求高配置。坚持实用性与先进性相结合的原则。要采用成熟的技术和可靠的设备,确保设计方案的实用性,同时又要推广应用新技术,鼓励设计创新, 确保设计方案的前瞻性。坚持普通性与典型性相结合的原则。既要综合考虑不同地区的实际情况,面对不同规模、不同形式、不同外部条件,在公司系统中具有广泛的适用性;又要保证方案具有一定的代表性和典型性,能够指导公司系统的设计和建设。坚持统一性与灵活性相结合的原则。 既要保证设计标准统一, 生产标准统一,又要保证模块划分合理,接口灵活,组合方案多样,增减方便,便于使用。1.3 设计依据GBl208-2006 电流互感器GB 3906-20063.6— 40.5kV 交流金属封闭开关设备和控制设备GB7251.1- 2005 低压成套开关设备和控制设备第一部分;型式试验和部分型式试验成套设备GB 7251.3-2006 低压成套开关设备和控制设备第三部分:对非专业人2 员可进入现场的低压成套开关设备和控制设备一配电板的特殊要求GB/T7267-2003 电力系统二次回路控制、计量屏及柜基本尺寸系列GBl0963.1-2005 家用及类似场所用过电流保护断路器第1 部分:用于交流的断路器GB/T 14048.2-2001 低压开关设备和控制设备低压断路器GB/T 14048.3-2002 低压开关设备和控制设备第 3 部分;开关、隔离器、隔离开关及熔断器组合电器GB/T 16936 电能计量柜GB/T17201-2007 组合互感器GB/T17215.321-2008 交流电测量设备特殊要求第21 部分;静止式有功电能表 (1 级和 2 级) GB/T17215.322-2008 交流电测量设备特殊要求第X 部分;静止式有功电能表 (0.2S 级和 0.5S 级) GB/T17215.323-2008 交流电测量设备特殊要求第23 部分:静止式无功电能表 (2 级和 3 级) GB 50058-1992 爆炸和火灾危险环境电力装置设计规范DL/T448-2000 电能计量装置技术管理规程DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信协议DL/T698.31 用电信息采集与管理系统用电信息采集终端通用要求DL/T698.32 用电信息采集与管理系统厂站终端特殊要求D12T698.33 用电信息采集与管理系统专变采集终端特殊要求DL/T698.34 用...
