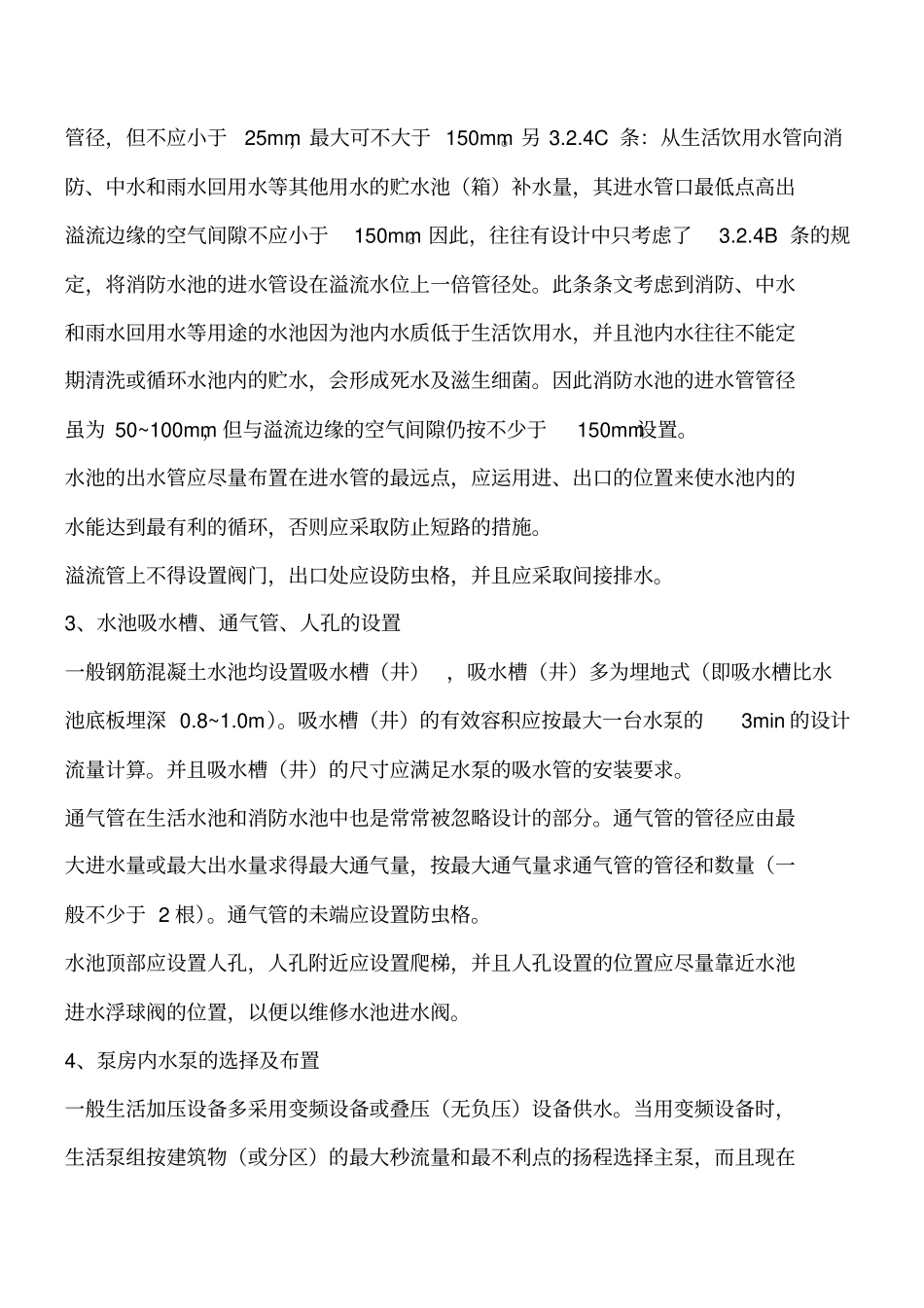

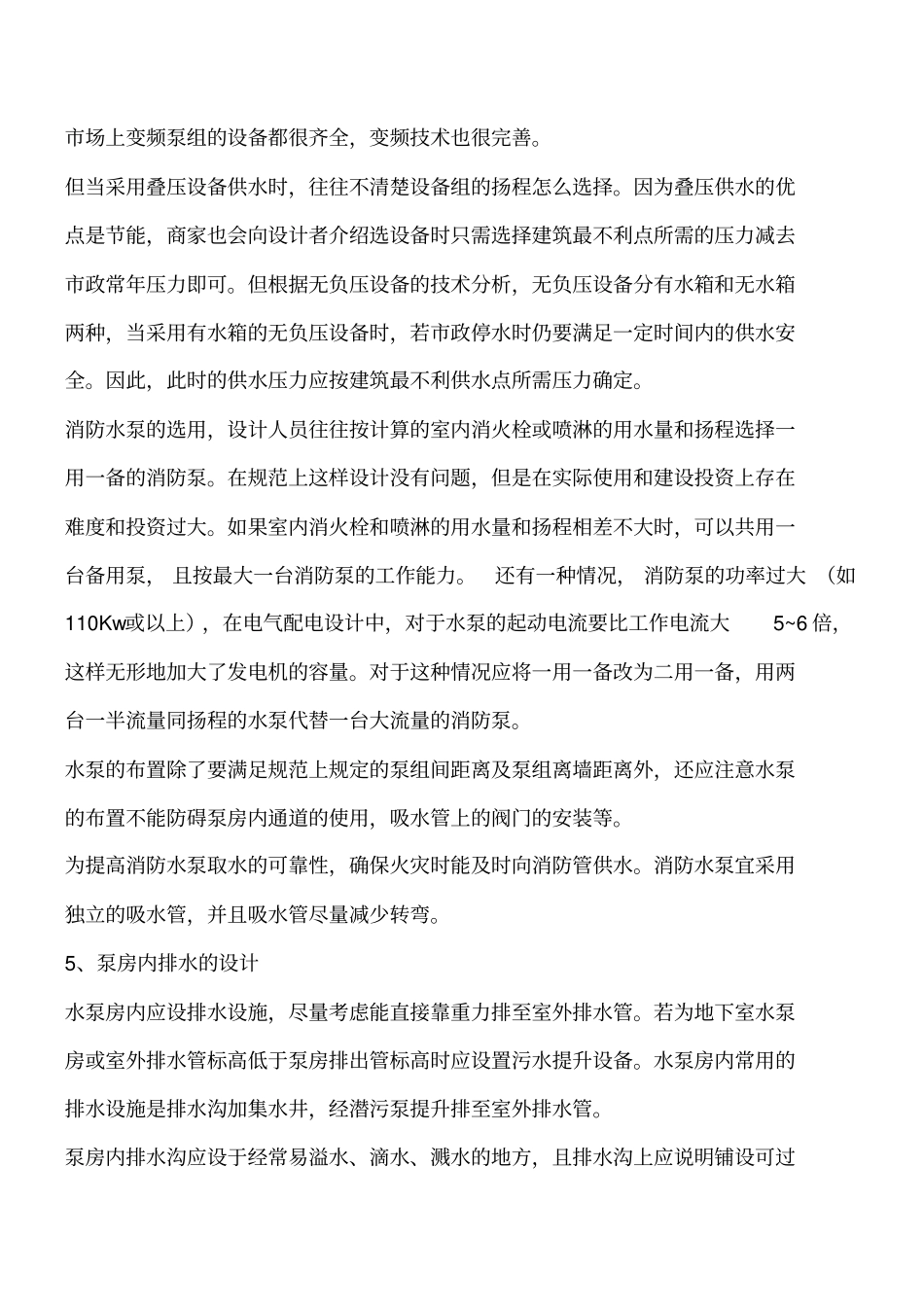

暖通空调知识:全面解析泵房设计中几大要点[ 工程类精品文档 ] 本文内容极具参考价值 , 如若有用 , 请打赏支持 , 谢谢 ! 泵房的设计包括泵房位置的选择、水池的设计(包括水池的池底标高、有效水深、水池的进出水管等设计) 、水泵选型、水泵布置、泵房内排水沟、集水坑的设计等。以下就泵房设计过程中几点容易忽略的问题作讨论。1、水泵房位置的选择水泵房是整栋建筑或整个小区、厂区给水、消防管核心部分,泵房的位置选择既要有利于给水和消防管的敷设又不能对有安静要求的房间有噪音的影响,还应尽量少占有价值的建筑用房(如商铺及停车位)。生活给水泵房和消防泵房宜合建,既可以节省用地,也有利于维修管理。对于一个住宅小区来说,泵房往往设计于地下车库的设备用房内,与发电机房等电气、空调机房合并在同一防火分区内。且泵房应尽量靠近用水大户或整个小区的中央位置,可以减少主干管的长度,也可以减少管水头损失。泵房出口应直通室外或直通安全出口。如设在民用建筑物内的水泵房不应毗邻居住用房或在其上层或下层,并且泵房应设置在通风良好、不结冻的房间内。泵房的大小由生活水池、消防水池以及水泵组的布置来确定。2、水池进、出、溢流水管的设计《建筑给水排水设计规范》GB50015-20032009年版(以下简称水规)中3.2.4B 条:生活饮用水水池(箱)的进水管口的最低点高出溢流边缘的空气间隙应等于进水管管径,但不应小于25mm,最大可不大于 150mm。另 3.2.4C 条:从生活饮用水管向消防、中水和雨水回用水等其他用水的贮水池(箱)补水量,其进水管口最低点高出溢流边缘的空气间隙不应小于150mm。因此,往往有设计中只考虑了3.2.4B 条的规定,将消防水池的进水管设在溢流水位上一倍管径处。此条条文考虑到消防、中水和雨水回用水等用途的水池因为池内水质低于生活饮用水,并且池内水往往不能定期清洗或循环水池内的贮水,会形成死水及滋生细菌。因此消防水池的进水管管径虽为 50~100mm,但与溢流边缘的空气间隙仍按不少于150mm设置。水池的出水管应尽量布置在进水管的最远点,应运用进、出口的位置来使水池内的水能达到最有利的循环,否则应采取防止短路的措施。溢流管上不得设置阀门,出口处应设防虫格,并且应采取间接排水。3、水池吸水槽、通气管、人孔的设置一般钢筋混凝土水池均设置吸水槽(井),吸水槽(井)多为埋地式(即吸水槽比水池底板埋深 0.8~1.0m)。吸水槽(井)的有效容积应按最大一台水泵的3min...
