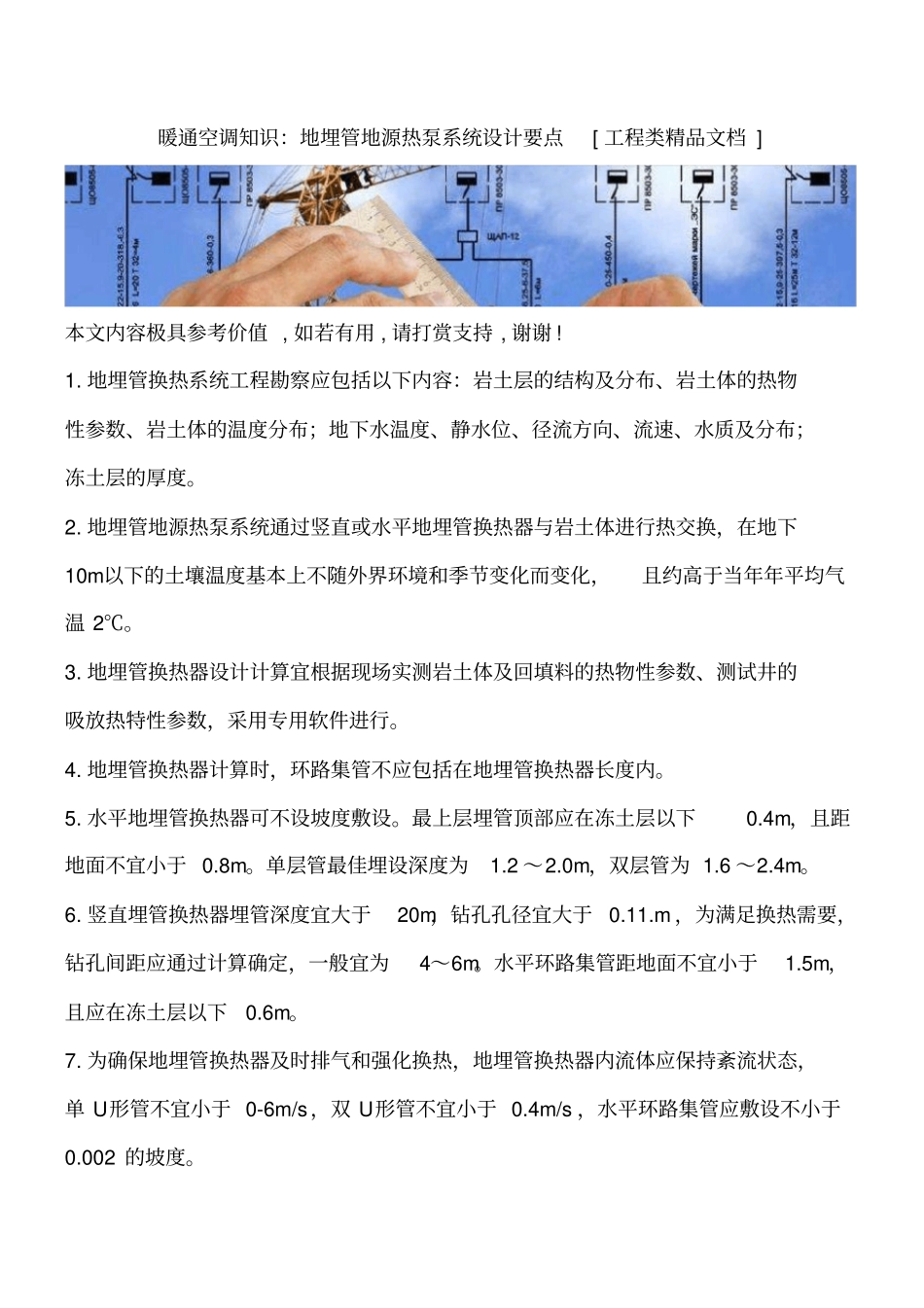

暖通空调知识:地埋管地源热泵系统设计要点工程类精品文档_第1页
1/3

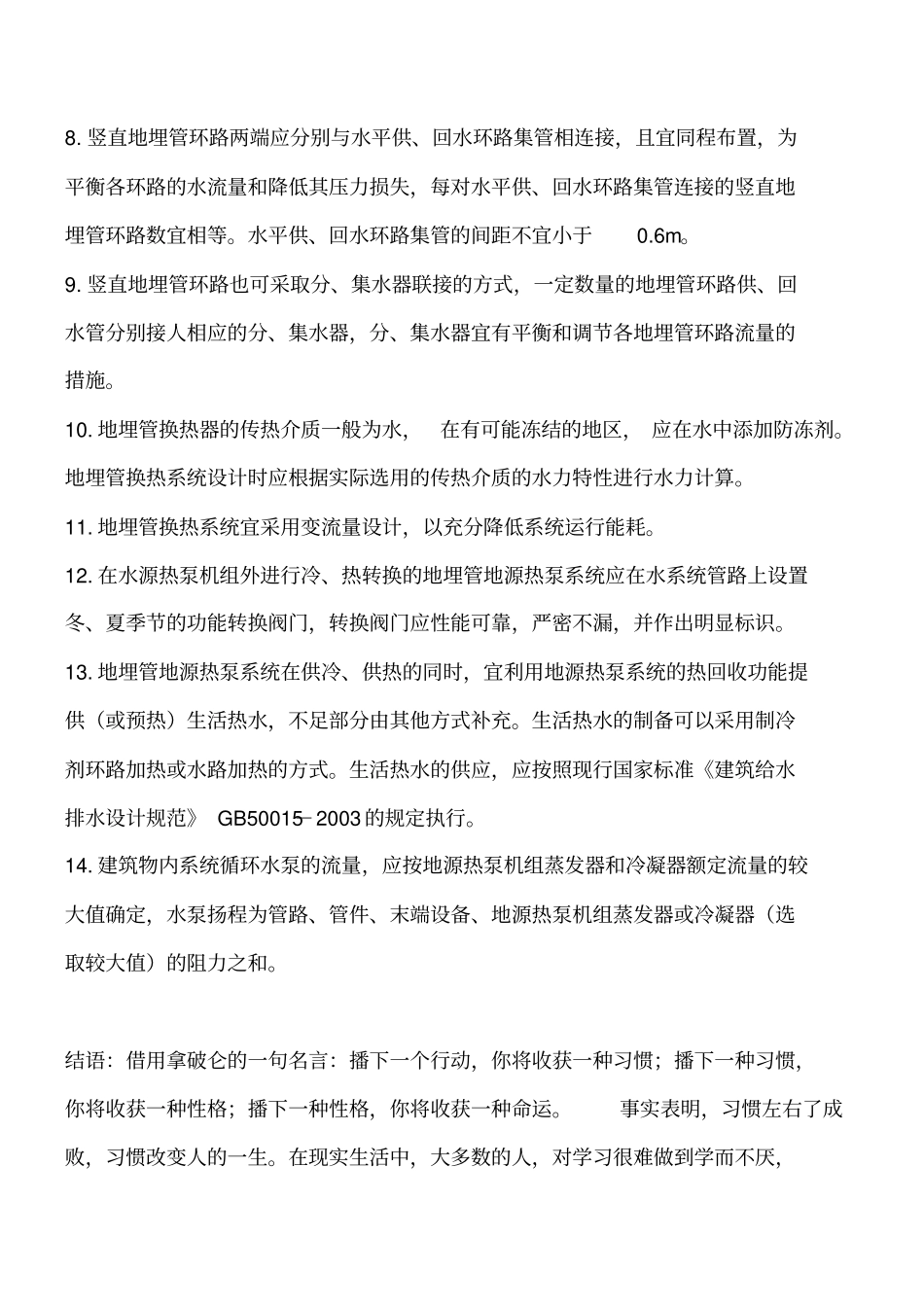

暖通空调知识:地埋管地源热泵系统设计要点工程类精品文档_第2页
2/3
暖通空调知识:地埋管地源热泵系统设计要点工程类精品文档_第3页
3/3
暖通空调知识:地埋管地源热泵系统设计要点[ 工程类精品文档 ] 本文内容极具参考价值 , 如若有用 , 请打赏支持 , 谢谢 ! 1. 地埋管换热系统工程勘察应包括以下内容:岩土层的结构及分布、岩土体的热物性参数、岩土体的温度分布;地下水温度、静水位、径流方向、流速、水质及分布;冻土层的厚度。2. 地埋管地源热泵系统通过竖直或水平地埋管换热器与岩土体进行热交换,在地下10m以下的土壤温度基本上不随外界环境和季节变化而变化,且约高于当年年平均气温 2℃。3. 地埋管换热器设计计算宜根据现场实测岩土体及回填料的热物性参数、测试井的吸放热特性参数,采用专用软件进行。4. 地埋管换热器计算时,环路集管不应包括在地埋管换热器长度内。5. 水平地埋管换热器可不设坡度敷设。最上层埋管顶部应在冻土层以下0.4m,且距地面不宜小于 0.8m。单层管最佳埋设深度为1.2 ~2.0m,双层管为 1.6 ~2.4m。6. 竖直埋管换热器埋管深度宜大于20m,钻孔孔径宜大于0.11.m ,为满足换热需要,钻孔间距应通过计算确定,一般宜为4~6m。水平环路集管距地面不宜小于1.5m,且应在冻土层以下0.6m。7. 为确保地埋管换热器及时排气和强化换热,地埋管换热器内流体应保持紊流状态,单 U形管不宜小于 0-6m/s,双 U形管不宜小于 0.4m/s ,水平环路集管应敷设不小于0.002 的坡度。8. 竖直地埋管环路两端应分别与水平供、回水环路集管相连接,且宜同程布置,为平衡各环路的水流量和降低其压力损失,每对水平供、回水环路集管连接的竖直地埋管环路数宜相等。水平供、回水环路集管的间距不宜小于0.6m。9. 竖直地埋管环路也可采取分、集水器联接的方式,一定数量的地埋管环路供、回水管分别接人相应的分、集水器,分、集水器宜有平衡和调节各地埋管环路流量的措施。10. 地埋管换热器的传热介质一般为水,在有可能冻结的地区, 应在水中添加防冻剂。地埋管换热系统设计时应根据实际选用的传热介质的水力特性进行水力计算。11. 地埋管换热系统宜采用变流量设计,以充分降低系统运行能耗。12. 在水源热泵机组外进行冷、热转换的地埋管地源热泵系统应在水系统管路上设置冬、夏季节的功能转换阀门,转换阀门应性能可靠,严密不漏,并作出明显标识。13. 地埋管地源热泵系统在供冷、供热的同时,宜利用地源热泵系统的热回收功能提供(或预热)生活热水,不足部分由其他方式补充。生活热水的制备可以采用制冷剂环路加热或水路加热的方式。生活热水...
