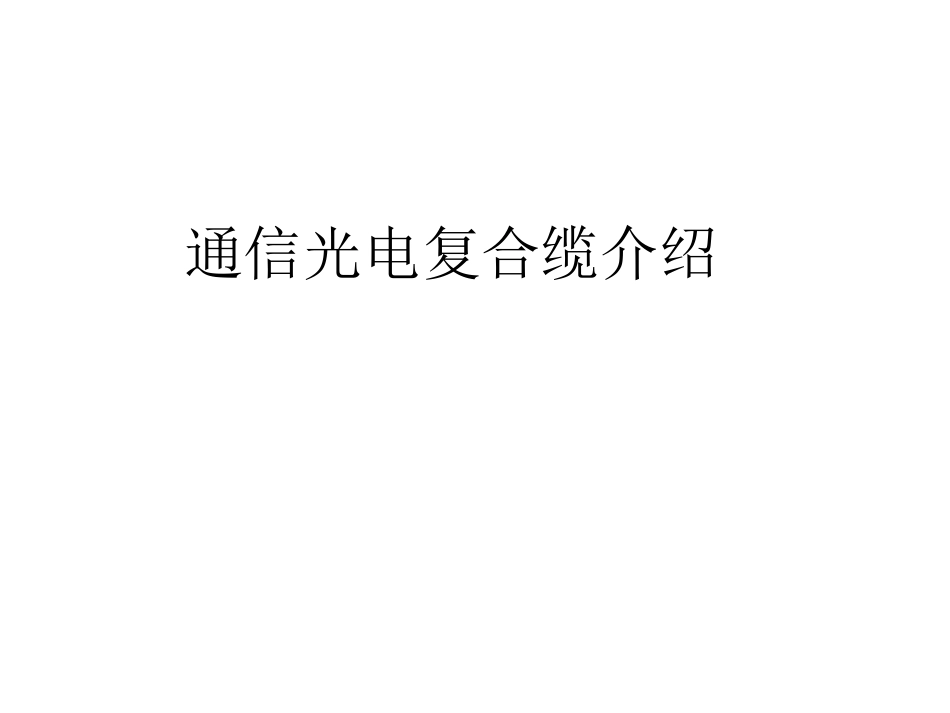

通信光电复合缆介绍VIP免费

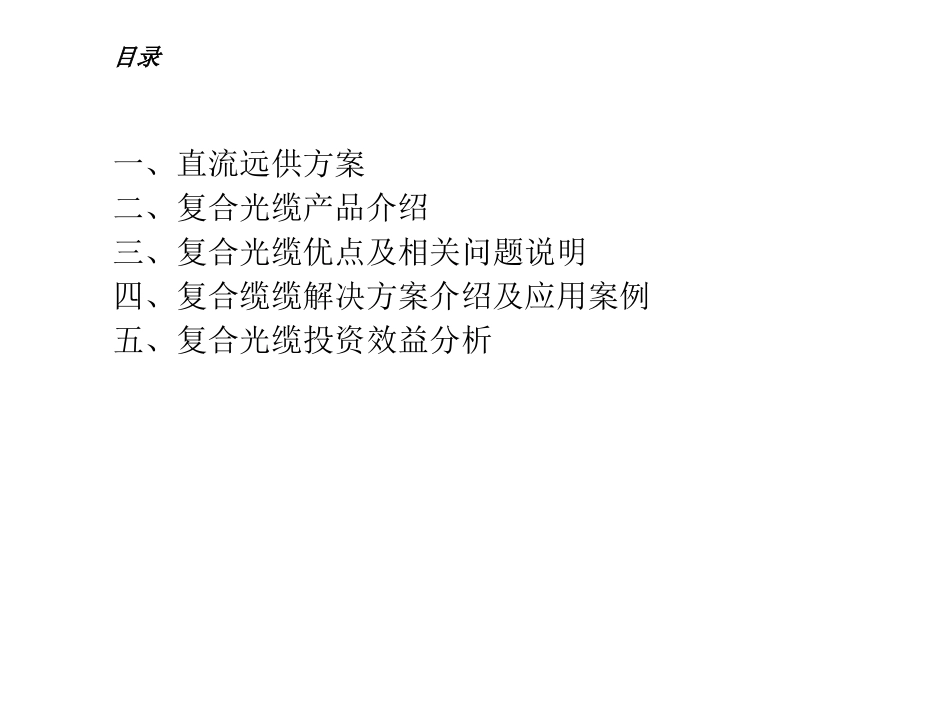

通信光电复合缆介绍一、直流远供方案二、复合光缆产品介绍三、复合光缆优点及相关问题说明四、复合缆缆解决方案介绍及应用案例五、复合光缆投资效益分析目录一、直流远供方案1.1.技术实现方案应用光电复合缆实现远程供电主要由以下几个主要部分组成。1）局端：一般设置在有后备电源的基站主机房内。2）远端：需进行远供的RRU（2G/3G网络）、微峰窝基站、光纤直放站、ONU（宽带接入GPON）等设备端3）光电复合缆：光纤及电源传送的媒介。套管光纤套管填充物橙导线垫层加强件蓝导线阻水带涂覆钢带填充绳外护层二、复合光缆产品介绍GYTS-12B1+2x1x4导线采用铜导线，因为相同电阻的铜导线和铝导线，铜的导线截面积更小，整个缆的截面积就更小,铝虽然重量轻，但是电阻率比铜大。注：本文产品基础资料来源于成都亨通光通信有限公司铜导线规格及电阻导线规格(mm2)铜导体直径（mm±0.02）绝缘壁厚（±0.05mm）绝缘后外径（±0.1mm）每公里重量(kg/km)1.01.130.652.412.41.51.380.652.717.22.01.600.652.922.32.51.780.653.126.93.01.950.653.331.64.02.260.653.641.35.02.520.653.850.56.02.760.654.059.98.03.190.74.679.310.01.35*70.86.0124.2•采用远程直流供电，市电停电时基站可正常工作。(保证24小时稳定供电)•可节省交流取电的额外费用。(不用接入当地市电)•可使选址方便，不受市电的影响，光缆能到达的地方电源就能到达。•可节省户外UPS、解决了电源长期维护费用。•线路施工方便，如果使用复合光缆，不用再专门铺设专输电缆。一次施工辅设光缆的费用，即解决了光纤信号，也解决了传输电缆。复合光缆与单一传输线缆相比有以下几方面的优点：光电复合缆的应用范围：（1）电信网建设（2）乡村，城镇偏远地区通信基站建设（3）城市住宅社区及楼宇的光纤入户（4）安防监控项目（5）其他需要通讯与电力同时用到的场合三、复合光缆优点及相关问题说明其它问题•1.运行过程中，电流电磁场是否会影响光纤衰减？（不会）•2.运行过程中，铜导体发热是否会影响光纤衰减？（发热量不大，一般不会）•3.光电缆复合缆施工与普通光缆施工区别？（无明显区别）•4.传输电压如何保证，万一变压设备无法降压，那是否对光缆及人员造成伤害？（远供电源系统有自动保护设计）•5.光电复合缆的使用寿命，使用时间长后老化等原因是否会对线路造成影响，漏电等现象？（寿命与常规光缆基本一致）•6.产品是否有标准？（YD/T2159-2010、YD/T2289.2）•7.能否采用铝芯线代替铜芯线？（不建议）•8.最大传输距离有多大？（不超过6KM，建议使用长度3~5km）4.1.光电复合缆解决方案解决方案1：射频拉远单元（RRU）独立安装，及3G（TD-SCDMA）室内分布系统。应用场景：BBU安装在宏基站内，RRU挂杆或安装在楼顶，或其它需覆盖建筑物内，距BBU所在基站距离≤3Km。四、复合缆缆解决方案介绍及就用案例4.2解决方案2：FTTN、FTTB应用场景：在农村和住宅楼内无法建设接入节点或ONU在楼内安装困难时，可采用FTTN方式；适用于旧电交箱改造或扩容，利用原有线路接入DSL。DSL/POTSONU复合光缆NGNOLT分光器BRASIP网互联网内容服务器普通住宅铜线客户楼内客户小区内4.3解决方案3：FTTH应用场景：高层住宅小区或写字楼，每个单元内ONU数量：3～10个。分光器到该单元的每个ONU为一根复合光缆。分光器安装在该楼某单元竖井内。山东联通射频拉远单元（RRU）独立安装应用场景：BBU安装在宏基站内，RRU挂杆或安装在楼顶，距BBU所在基站距离≤3Km。局端：（HGX-DCH-300S600）输入电压：–48V，输出电压：DC250～410V可连续调整。输出功率：600W。远端：（HGX-DCL-48S250/600或HGX-DCH-320S300）输入电压：DC250～400V，输出电压：DC48V或者DC320V。输出功率：250W/600W/300W。防水外壳，外挂于RRU设备下部。光电复合缆GYTS-12B1+2×1.5mm2应用案例大连工人村天桥TD-SCDMA信源基站：大连移动海达广场酒店基站远端情况：大连工人村人行天桥远端通信设备详情：中兴RRU2台（ZXTRR08i，DC-48V，175W）直流远程供电设备：局端机：1台EH-DCRP-J650远端机：2台EH-DCRP-Y200D（DC-48V，200W）传输线缆：12芯光＋2×2.5mm2，约2.2km大连水泥制...
